Waterniveausensoren met verschildruk voor damveiligheid: 7 technische voordelen uitgelegd

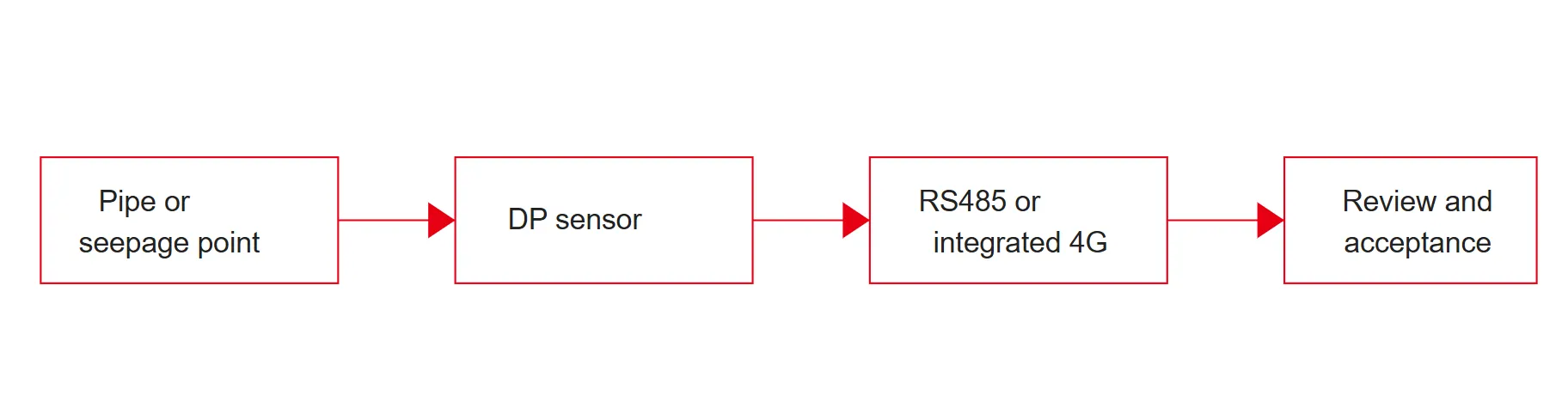

Figuur: een technisch voordeel wordt alleen gerealiseerd als het punt, de sensor, het datapad en het beoordelingsproces samen worden gespecificeerd.

Voordeel 2: Stabiele trendgegevens voor interpretatie van kweldruk en waterniveau

Differentiële druksensoren helpen damteams trends te lezen in plaats van geïsoleerde waarden. Dat is belangrijk omdat kwel- en intern watergedrag vaak betekenis krijgen door persistentie en samenhang, niet door één dramatisch punt. Een bescheiden stijging kan van belang zijn als deze dagenlang aanhoudt, te langzaam reageert na het wegtrekken van het reservoir, of niet meer overeenkomt met het nabijgelegen afvoergedrag.

Stabiele trendgegevens ondersteunen een betere interpretatie in drie veelvoorkomende situaties. Ten eerste, wanneer een verandering in het reservoirniveau een voorspelbare interne respons zou moeten veroorzaken, maar dat niet het geval is. Ten tweede, wanneer een kwelgerelateerd meetpunt zich te langzaam herstelt nadat de neerslag- of afvoeromstandigheden zijn veranderd. Ten derde, wanneer een punt begint af te wijken van nabijgelegen punten die gewoonlijk naar elkaar toe bewegen. Dit zijn het soort patronen dat tot nadere inspectie leidt voordat zich een groter probleem ontwikkelt.

De waterniveauresolutie op millimeterniveau in de JMYC-67XXAD-lijn geeft de locatie een fijner trendrecord om mee te werken, terwijl de nauwkeurigheid van 0,2 procent op volledige schaal die voor dat model wordt vermeld, helpt bepalen of het instrument geschikt is voor de monitoringtaak. Het punt is niet om de cijfers op zichzelf te citeren. Het punt is dat een fijne resolutie en een stabiele uitvoer de manier verbeteren waarop kleine maar aanhoudende veranderingen in de loop van de tijd worden beoordeeld.

Voordeel 3: Directe ondersteuning voor realtime veiligheidswaarschuwingen en waarschuwingsregels voor dammen

Een sensor wordt veel nuttiger als hij waarschuwingslogica ondersteunt in plaats van alleen maar metingen te verzamelen. Werkstromen voor damwaarschuwingen zijn doorgaans gebaseerd op drie regelfamilies: absolute drempels, drempels voor de mate van verandering en kruiscontroles met gerelateerde monitoringkanalen. Waterniveausensoren voor drukverschil helpen omdat hun output rechtstreeks in deze regelstructuur kan worden gebracht via bekabelde of externe gegevensverzameling.

Dat is operationeel van belang. Voor een stijging van het reservoirniveau tijdens een normaal controlevenster is mogelijk geen actie vereist. Een snelle interne stijging van een kwelgerelateerd punt, vooral als dit niet overeenkomt met het verwachte drainagegedrag, kan veldverificatie verdienen. Een nuttig waarschuwingssysteem heeft de sensorgegevens op tijd nodig, in een consistent formaat en op een platform waar de regel kan worden geactiveerd zonder te wachten op een handmatige gegevensoverdracht.

De moedergerelateerde productstapel van Kingmach omvat de JMZX-XXGH acquisitiemodule en een monitoringplatform dat gecentraliseerde gegevensverwerking en configuratie van alarmregels ondersteunt. Voor een koper betekent dit dat de waterniveausensor kan worden beoordeeld als onderdeel van een compleet gegevenspad: detectie, acquisitie, verzending, opslag, trendbeoordeling en waarschuwingslevering.

Voordeel 4: Flexibele implementatie in bekabelde RS485- en externe 4G-bewakingsarchitecturen

Damlocaties hebben niet allemaal dezelfde communicatievoorwaarden. Sommigen hebben al kasten, stroom en een centraal loggernetwerk. Anderen hebben afgelegen punten nodig waar het aanleggen van kabels de veldkosten zou verhogen of de implementatie zou vertragen. Drukverschil-waterniveausensoren kunnen in beide opstellingen werken als het model overeenkomt met het communicatieplan.

In de JMYC-67-familie past de JMYC-67XXAD in een bekabelde RS485-architectuur, wat handig is wanneer de site al een stabiele acquisitie-backbone heeft en directe integratie in een centrale module wil. De JMYC-67XXAWL neemt een andere route door een ingebouwde 4G DTU te combineren met interne batterijvoeding. Dat vermindert de hoeveelheid aparte veldcommunicatiehardware en kan helpen bij onbeheerde of wijdverspreide monitoringpunten.

Dit verschil heeft meer invloed dan alleen de installatietijd. Het verandert de onderhoudsplanning, de reservestrategie, de afhandeling van communicatiefouten en hoe vaak de locatie op realistische wijze monsters kan nemen zonder stroombelasting te creëren. Een koper die deze opties vergelijkt, moet de communicatieroute en de stroomroute beoordelen voordat hij de prijs gaat vergelijken, omdat deze twee beslissingen bepalend zijn voor de levensduurbelasting van het meetpunt.

Voordeel 5: Sterkere geschiktheid op lange termijn in natte, begraven en onbeheerde veldomstandigheden

Apparatuur voor het monitoren van dammen leeft vaak gedurende lange perioden in veeleisende omstandigheden. Natte omgevingen, ondergrondse installatiepunten en blootstelling aan weersinvloeden zorgen voor een constante druk op afdichtingen, kabels, behuizingen en connectoren. Een waterniveau-instrument dat in deze omgeving wordt gebruikt, moet onder die omstandigheden leesbaar blijven en er niet alleen goed uitzien bij een korte specificatiebeoordeling.

Dit is waar waterbestendigheid, kabelontwerp, installatiemethode en onderhoudsarm gebruik praktische aankoopfactoren worden. De JMYC-67XXAD en JMYC-67XXAWL zijn beide gepositioneerd met IP68-bescherming, en het geïntegreerde AWL-model voegt ook een op batterijen gebaseerd onbeheerd implementatiepad toe, waarbij de levensduur van de batterij gekoppeld is aan het bemonsteringsinterval. Dat heeft rechtstreeks invloed op hoe vaak een afgelegen punt service nodig heeft.

Voor een damkoper moeten deze gegevens worden omgezet in onderhoudsvragen. Hoe vaak heeft het punt een locatiebezoek nodig? Hoe wordt het geventileerde pad beschermd? Hoe worden ontbrekende gegevens gescheiden van abnormale gegevens? Hoe wordt het vervangen van de batterij gepland met de gewenste waarschuwingsfrequentie? Deze vragen zijn nuttiger dan het herhalen van een lange parameterlijst zonder veldbetekenis.

Voordeel 6: Gemakkelijkere integratie met piëzometers, acquisitiemodules en dambewakingssoftware

Het monitoren van het waterpeil in een dam wordt zelden op zichzelf geïnterpreteerd. Het bevindt zich vaak naast trillende draadpiëzometers, kwelinstrumenten, vervormingssensoren en gecentraliseerde software waarmee ingenieurs metingen van verschillende delen van de constructie kunnen vergelijken. Waterniveausensoren met verschildruk ondersteunen dit bredere beeld wanneer ze een datapad kunnen delen met de andere instrumenten in het systeem.

In het Kingmach-assortiment wordt naast de JMYC-67-serie uiteraard ook de recensie geschreven JMZX-55XXHAT vibrerende draadpiëzometer , de JMZX-XXGH-acquisitiemodule en het monitoringsysteemplatform. Die combinatie is van belang omdat het de locatie een betere kans geeft om het waterniveau, de poriëndruk en gerelateerde kanalen binnen één beoordelingsworkflow te lezen, in plaats van ze over losgekoppelde tools te verspreiden.

Voor inkoopteams moeten integratievragen rechtstreeks in de offerteaanvraag worden geschreven. Bevestig het communicatieformaat, de compatibiliteit van de logger, de adresseringsmethode, het bemonsteringsinterval, de alarmbestemming en of de software het punt kan vergelijken met gerelateerde kanalen. Deze items bepalen of de sensor zich zal gedragen als onderdeel van een monitoringsysteem of een geïsoleerde gegevensbron zal blijven.

Voordeel 7: Nuttigere kopersbeslissingen dankzij meetbare gegevens en duidelijke offerteaanvraagcriteria

Een van de meest praktische voordelen van een drukverschilwaterniveausensor is dat deze de koper meetbare criteria geeft voor specificatie en acceptatie. In plaats van een breed verzoek om een ​​waterpeilapparaat, kan het project punttype, bereik, communicatiepad, stroomomstandigheden, omgevingsblootstelling, loginterval en reactieverwachting definiëren in technische taal die aansluit op het locatieplan.

Dat leidt tot een schonere offerteaanvraag en een betere discussie met leveranciers. De koper kan vragen of de sensor bedoeld is voor ingebedde buizen of posities in open water, of de uitgang RS485 of ingebouwde 4G is, of het beschermingsniveau overeenkomt met de veldomgeving en of de meting alleen zal worden gebruikt voor trendbeoordeling of rechtstreeks aan alarmen zal worden gekoppeld. Elk antwoord heeft invloed op het juiste model en de juiste implementatieaanpak.

Hoe u een drukverschil-waterniveausensor selecteert voor dambewakingsprojecten

De selectie moet beginnen met het meetpunt, niet met de catalogus. Definieer of het punt zich in een ingebedde waterpeilbuis, een overdrukuitlaat, een kwelgerelateerde observatiepositie of een afgelegen hydrologisch punt bevindt. Bepaal vervolgens hoe de gegevens worden verzonden, hoe vaak ze moeten rapporteren en welk soort waarschuwingsregel de meting zal gebruiken.

Verklein vervolgens de technische pasvorm. Bereik, resolutie, nauwkeurigheid, communicatiemethode, stroomroute, bedrijfstemperatuur en beveiligingsniveau zijn allemaal van belang, maar alleen in relatie tot de taak op de locatie. Een geïntegreerde 4G-sensor kan de veldbelasting op een afgelegen punt verminderen, terwijl een bekabeld RS485-model wellicht praktischer is op een punt dat al is aangesloten op een centrale logger.

Controleer ten slotte de sensor als onderdeel van de volledige waarschuwingsketen. Bevestig acquisitiecompatibiliteit, platformintegratie, inbedrijfstellingsstappen, basislijncontroles en onderhoudsverantwoordelijkheden. Een sterke sensorkeuze is niet alleen het juiste model. Het is het model dat past bij het meetpunt, de architectuur van de locatie en het alarmproces dat het team daadwerkelijk zal gebruiken.

Plan het monitoringpunt, het gegevenspad en de waarschuwingsregel samen

Als uw damproject monitoring van het waterniveau met drukverschil nodig heeft, definieer dan het punttype, de communicatieroute, de stroomomstandigheden en de waarschuwingslogica voordat u het model kiest. Dat maakt het gemakkelijker om de opties uit de JMYC-67-serie te vergelijken en de sensor in te passen in de bredere acquisitie- en softwareworkflow.
