Realtime veiligheidswaarschuwingen voor de dam met drukverschilwaterniveausensoren

Eigenaren van dammen hebben eerder inzicht nodig in niveauverschuivingen, veranderingen in de kweldruk en trendbreuken die optreden voordat een exploitatieprobleem uitmondt in een veiligheidsgebeurtenis. Waterniveausensoren met verschildruk zijn nuttig omdat ze die veranderingen blijven volgen op ingebedde, natte en moeilijk toegankelijke meetpunten.

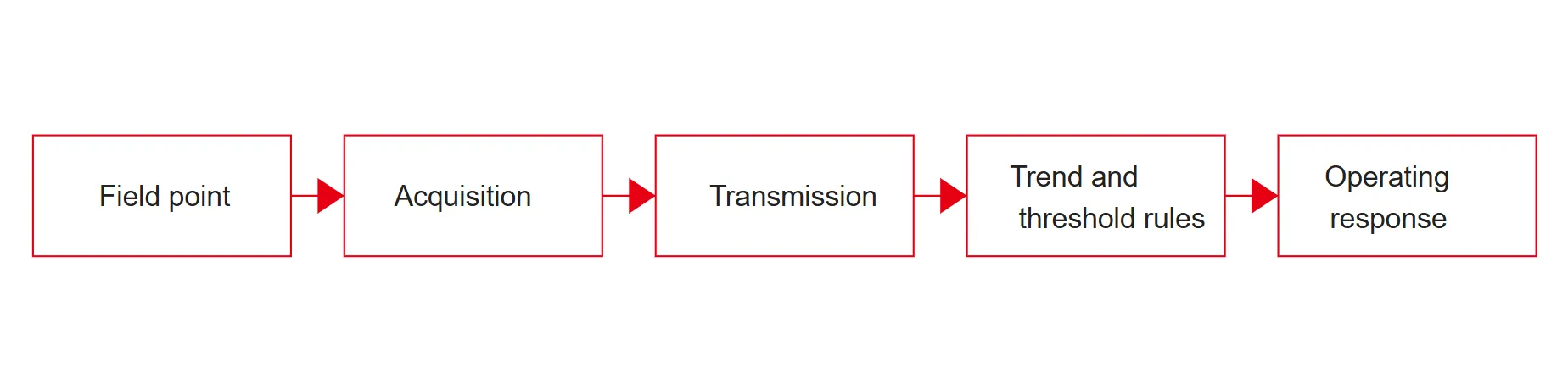

In een werkbare waarschuwingsworkflow is de sensor slechts de eerste schakel. De meting moet stabiel blijven onder veldomstandigheden, netjes naar de acquisitielaag gaan en software bereiken die deze kan vergelijken met drempels, regels voor de snelheid van verandering en nabijgelegen instrumenten. Dat is wat periodieke controles omzet in realtime veiligheidswaarschuwingen voor dammen.

Bij evaluatie aan de koperskant is de echte vraag niet of een sensor het waterniveau afzonderlijk kan meten. De echte vraag is of het betrouwbare waarschuwingen kan ondersteunen via ingebedde leidingen, afvoerpunten, onbeheerde stations en lange onderhoudsintervallen zonder extra onzekerheid te creëren voor het monitoringteam.

Voor dambeheerders is de nuttigste waarschuwing zelden een enkele hoge waarde. Het is een niveau- of kwelsignaal dat breekt met de normale relatie met reservoirwerking, regenval, drainage of structurele beweging.

Waarom waterstandsignalen belangrijk zijn in damveiligheidsprogramma's

Een monitoringplan voor een dam houdt doorgaans meer in dan alleen de hoogte van het reservoir. Operators kijken ook naar de kweldruk, de beweging van de freatische lijn, het drainagegedrag, het stroomafwaartse niveau en de manier waarop deze metingen zich verplaatsen naast de verplaatsings-, scheurwijdte- of spanningsgegevens. Een enkele waarde kan er normaal uitzien, terwijl de trend ten opzichte van regenval, afvoer of opwaartse druk een ander verhaal vertelt.

Daarom heeft waarschuwingslogica context nodig. Een stijgende waarde in een waterpeilbuis van de fundering kan erop wijzen dat een kwelpad actiever wordt. Een verandering aan een overdrukleiding kan erop wijzen dat de afvoeromstandigheden aan het veranderen zijn. Een stijging van het reservoirniveau tijdens normaal bedrijf kan acceptabel zijn, maar dezelfde stijging in combinatie met ongebruikelijke interne drukbewegingen verdient aandacht.

Een betrouwbaar monitoringprogramma voor dammen behandelt het waterpeil, kwel, vervorming en omgevingsmonitoring als gekoppelde indicatoren. Dat komt overeen met hoe ervaren operators risico's in de praktijk interpreteren: de waarschuwingswaarde komt voort uit correlatie, niet uit één instrument dat alleen werkt.

Hoe verschildruksensoren de waterhoogte omzetten in bruikbare gegevens

Waterniveau-instrumenten met drukverschil leiden de vloeistofhoogte af uit de druk. In praktijktermen zet de sensor de op het meetelement inwerkende waterhoogte om in een digitale niveauwaarde. Wanneer de installatie gebruik maakt van een geventileerde kabel die is aangesloten op de atmosfeer, kan de meting de barometrische interferentie verminderen en sneller reageren op daadwerkelijke waterstandbewegingen.

Deze bedieningslogica past goed bij het damwerk, omdat veel meetpunten smal, ingebed, nat en moeilijk toegankelijk zijn. In plaats van te vertrouwen op veelvuldig handmatig peilen, kan het instrument op zijn plaats blijven en rapporteren vanuit een waterstandpijp, bij een afvoeruitlaat of vanuit een hydrologisch observatiepunt.

Voor een bekabelde monitoringarchitectuur is Kingmach's JMYC-67XXAD De serie is gepositioneerd voor diepe kweldruk, observatie van het waterpeil in reservoirs en dammen, monitoring van grondwater en installatie van ingebedde leidingen. De RS485-uitgang, IP68-bescherming, 0,1 mm resolutie en 0,2% FS-nauwkeurigheid zijn het soort details dat kopers kunnen gebruiken bij het screenen op aansluiting op een bestaande acquisitie-backbone.

Waar real-time damwaarschuwingen eigenlijk van afhangen

Een waarschuwing wordt niet alleen door de sensor gegenereerd. Het hangt af van het drempelontwerp, de betrouwbaarheid van de acquisitie, de stabiliteit van de communicatie en de vergelijking met instrumenten in de buurt. In de praktijk gebruiken teams vaak drie lagen regels: absolute alarmdrempels, drempels voor de snelheid van verandering en correlatiecontroles op basis van regenval, reservoirwerking, kwel of vervormingsgegevens.

Een verhoging van het reservoirniveau tijdens een geplande operationele periode kan bijvoorbeeld acceptabel zijn. Een snelle stijging van het interne waterpeil in een ingebedde observatiebuis, vooral als deze gepaard gaat met abnormale kwelstroming of opwaartse druk, vraagt ​​om een ​​andere reactie. Betere regels verkleinen de kans dat bemanningen tijd verspillen aan valse alarmen terwijl ze nog steeds een ontwikkelingspatroon missen.

Dat is ook waar de rest van het systeem ertoe doet. De damgerichte productset van Kingmach omvat de JMZX-XXGH acquisitiemodule en een monitoringsoftwareplatform, wat relevant is omdat de kwaliteit van waarschuwingen afhangt van hoe de sensor, logger, transmissielaag en visualisatiestapel zich bij continu gebruik samen gedragen.

Platformweergaven voor beoordeling en alarmcontrole

Waar drukverschilwaterniveaumeters passen in een mix van daminstrumenten

Waterniveau-apparaten met drukverschil zijn het sterkst wanneer de taak bestaat uit continue niveauobservatie in leidingen, hydrologische punten of kwelgerelateerde monitoringlocaties waar stabiele digitale output van belang is. Ze maken meestal deel uit van een bredere instrumentenmix en zijn geen op zichzelf staand antwoord.

Een praktische damopstelling kan een waterniveaumeter met drukverschil voor de beweging van het waterpeil, een trillende draadpiëzometer voor het waterspanningsgedrag, verplaatsingssensoren voor structurele beweging en een softwarelaag combineren die de gegevens aan waarschuwingsdrempels koppelt. Als de locatie afgelegen punten heeft zonder handige stroom of bekabeling, kan een geïntegreerd draadloos model het veldwerk verminderen en de implementatie vereenvoudigen.

Voor onbeheerde reservoir- of rivierpunten kan de JMYC-67XXAWL geïntegreerd model combineert een 4G DTU en interne batterij in één pakket. Dat kan de onderhoudsplanning schoner maken als een project minder losse veldcomponenten vereist.

Hoe bekabelde en geïntegreerde verschildrukmodellen te vergelijken

De snelste manier om opties te vergelijken is door verder te kijken dan de hoofdlijnen en elk model af te stemmen op de monitoringarchitectuur. Een bedraad RS485-instrument kan beter geschikt zijn als de dam al kasten, loggercapaciteit en een stabiele communicatie-backbone heeft. Een geïntegreerde 4G-eenheid kan de installatietijd verkorten op verspreide punten waar het graven van sleuven en stroomgeleiding het project zouden vertragen.

Bij de beoordeling van aanbestedingen moet de vergelijking gebonden blijven aan de werkwijze. In het Kingmach-assortiment is de JMYC-67XXAD-lijn geschikt voor bekabelde RS485-integratie en monitoring met fijne resolutie, terwijl de JMYC-67XXAWL-lijn de discussie verschuift naar ingebouwde 4G-communicatie, interne lithiumvoeding en batterijduur die verandert met het bemonsteringsinterval. Deze verschillen zijn van invloed op de onderhoudsplanning, de reservestrategie en het ontwerp van de alarmfrequentie.

Installatiedetails die de alarmkwaliteit beschermen

Veel slechte waarschuwingen zijn installatieproblemen, vermomd als sensorproblemen. Als de waterpeilleiding geblokkeerd is, het ontluchtingspad in gevaar komt, de kabelhantering slecht is of de referentieconditie onstabiel is, zal de datastroom afwijken voordat iemand de montagemethode vermoedt.

Voor acceptatie door de koper vraagt ​​u de leverancier om de compatibiliteit van de pijpafmetingen, de ophangmethode, de geventileerde kabelbescherming, de waterdichte behandeling bij connectoren, de adressering van de logger en de inbedrijfstellingscontroles op nuldrift, herhaalbaarheid en communicatie. Hierdoor blijft de overdracht gekoppeld aan veldgedrag in plaats van alleen aan een papieren specificatie.

Wanneer het monitoringpunt zich op afstand bevindt, moet het inbedrijfstellingsplan ook het bemonsteringsinterval, de waarschuwingsfrequentie, de planning voor batterijvervanging en de manier waarop het platform ontbrekende gegevens versus abnormale gegevens markeert, definiëren. Dat zijn verschillende gebeurtenissen, en het mixen ervan in de softwarelaag zorgt bij echte incidenten voor verwarring.

Hoe ingenieurs abnormale trends lezen voordat ze noodsituaties worden

Een handig waarschuwingssysteem wacht niet op een extreme waarde. Het let op veranderingen in helling, duur en overeenstemming tussen gerelateerde kanalen. Bij damwerkzaamheden betekent dit vaak dat moet worden nagegaan of de beweging van het interne waterpeil de werking van het reservoir normaal volgt of zich daarvan losmaakt.
