Kingmach waterniveausensoren voor dambewaking

Waarom waterpeilmonitoring belangrijk is voor de veiligheid van dammen

Het waterpeil is een van de operationele variabelen achter de planning van reservoirs, overstromingsbeheersing, kwelonderzoek en waarschuwingsbeslissingen. Het kan de hydraulische belasting op de constructie beschrijven, aangeven of een ontlastleiding zich gedraagt ​​zoals verwacht, en helpen bij het interpreteren van grondwater- of interne drukveranderingen wanneer deze met andere instrumenten worden gelezen.

De bruikbare output is een vergelijkbare tijdreeks in plaats van een geïsoleerd getal. Ingenieurs kunnen regenval, reservoirverandering, drainagereactie en interne omstandigheden in de loop van de tijd vergelijken wanneer het datum, het bemonsteringsinterval en de onderhoudsgeschiedenis bij de meetgegevens worden bewaard. Dit is de basis om te beslissen of een wijziging moet worden onderzocht of consistent is met de normale reactie van de site.

Belangrijkste typen waterniveausensoren voor dammonitoring

De sensor moet overeenkomen met het meetpunt. Een ondergedompelde druksensor past mogelijk in een ingebouwde observatiebuis of drukontlastleiding, terwijl radar- of ultrasone metingen contact met een open wateroppervlak kunnen vermijden. Vlottersystemen, bubblers en handmatige personeelsmeters blijven relevant waar de omstandigheden op de locatie of de validatiemethode ze praktisch maken.

Handmatige personeelsmeters verdienen een plaats in het monitoringsplan. Ze bieden een zichtbare, stroomloze referentie voor inbedrijfstelling, periodieke controles en onderzoek na gebeurtenissen. Definieer de datum, de veilige toegangsroute, het inspectie-interval en het tijdsgestempelde recordformaat, zodat deze metingen de digitale gegevensstroom kunnen valideren in plaats van verwarren.

Hoe drukverschilwaterniveausensoren werken

Een hydrostatische sensor zet de waterdruk op het meetpunt om in een niveauwaarde. Naarmate de waterkolom boven de sensor toeneemt, neemt de druk toe. Voor een ondergedompeld diafragma kan de relatie worden uitgedrukt als Delta P = rho gh, dus het gerapporteerde niveau hangt af van de vloeistofdichtheid, de sensorhoogte en een stabiele atmosferische referentie.

Voor toepassingen in de open lucht kan een geventileerde kabel of interne luchtbuis de meting verwijzen naar atmosferische druk. Dat verkleint het risico dat barometrische veranderingen als een waterstandgebeurtenis worden beschouwd. Het neemt de noodzaak van velddiscipline niet weg: registreer de sensorhoogte en het referentiepunt bij de inbedrijfstelling, houd het ontluchtingspad droog en open en vergelijk een stabiele meetwaarde met een gemeten of handmatige referentie.

Deze meetmethode is geschikt voor veel dam- en hydrologiepunten, maar mag niet alleen op basis van een label worden geselecteerd. De koper moet de pijpgeometrie, de verwachte hoogte, het sedimentrisico, het kabeltraject, de onderhoudstoegang en de data-architectuur controleren voordat hij een op druk gebaseerde aanpak bevestigt.

Nauwkeurigheid, resolutie en bereik: wat kopers moeten vergelijken

Resolutie is de kleinste stapgrootte die een apparaat kan detecteren of weergeven. Nauwkeurigheid beschrijft hoe dicht de gerapporteerde waarde bij de werkelijke waarde ligt onder gedefinieerde omstandigheden. Een fijne weergaveverhoging garandeert op zichzelf niet dat een waarschuwingsdrempel of langetermijntrend betrouwbaar is; installatie-offset, temperatuurrespons, kalibratie en de stabiliteit van het referentiepunt zijn ook van belang.

Kies het bereik op basis van de maximaal geloofwaardige waterkolom, niet alleen het normale bedrijfsniveau. Beoordeel het overstromingsniveau, de leidinghoogte, de verwachte drukschommelingen en de gevolgen van overbelasting. De offerteaanvraag moet ook het technische doel van de meting vermelden, omdat de acceptatiecriteria voor reservoirrapportage, trendmonitoring en alarmreactie kunnen verschillen.

JMYC-67XXAWL en JMYC-67XXAD: keuze van de data-architectuur

Voor afgelegen reservoirs, hydrologie of onbewaakte dampunten is de Kingmach JMYC-67XXAWL combineert een drukverschilsensor, ingebouwde 4G DTU en interne batterij. De modellen van 10 m, 20 m en 30 m kunnen de implementatie vereenvoudigen op plaatsen waar een beschermde kabelroute en lokale stroomvoorziening moeilijk te realiseren zijn. De geschiktheid ervan hangt nog steeds af van de mobiele dekking, het geplande bemonsteringsinterval, de toegang tot de installatie en een realistisch batterijonderhoudsplan.

De Kingmach JMYC-67XXAD volgt de bekabelde integratieroute. Dankzij de RS485-interface en de DC 9-24 V-voedingsvereiste is hij geschikt waar al een logger, voeding, beschermde kabelroute en acquisitiearchitectuur zijn ontworpen. De varianten van 10 m, 20 m en 30 m moeten worden geselecteerd op basis van de maximaal verwachte opvoerhoogte in plaats van alleen op basis van het normale waterniveau.

Het specificatieverschil zou een technische beslissing moeten bepalen. Het AWL-model rapporteert een resolutie van 1 mm en een nauwkeurigheid van +/- 0,1% FS met 4G-transmissie op batterijen; het AD-model rapporteert een resolutie van 0,1 mm en een nauwkeurigheid van 0,2% FS met RS485-integratie. Vergelijk deze cijfers met de hele meetketen, inclusief referentiepunt, installatiefout, alarmdoel en onderhoudsbeperkingen, in plaats van op één getal te kiezen.

Installatiefactoren die de echte nauwkeurigheid beïnvloeden

Een correct gespecificeerde sensor kan toch slechte projectgegevens opleveren als de installatie zwak is. Gebruik een stabiele montage, een gedocumenteerde verticale referentie, beschermde kabelgeleiding, schone toegang tot de buis of leiding en een geregistreerde nulpunt of offset. Documenteer in een ontlastleiding of ingebedde waterpeilbuis de ophanging en de positie van de sensor, zodat toekomstige operators de veranderingen na onderhoud of vervanging kunnen interpreteren.

Sediment, biologische vervuiling, turbulentie, ingesloten lucht, kabelspanning, blootstelling aan bliksem en waterslag kunnen allemaal een meting beïnvloeden. Druksensorinstallaties hebben droge, open ventilatiepaden nodig. Bij op batterijen werkende stations moeten de communicatiepogingen en het bemonsteringsschema worden beoordeeld op basis van de levensduur. RS485-netwerken hebben een gedefinieerd plan nodig voor afscherming, aarding, overspanningsbeveiliging en inbedrijfstellingscontroles.

Dammonitoringworkflow en geverifieerde applicatielinks

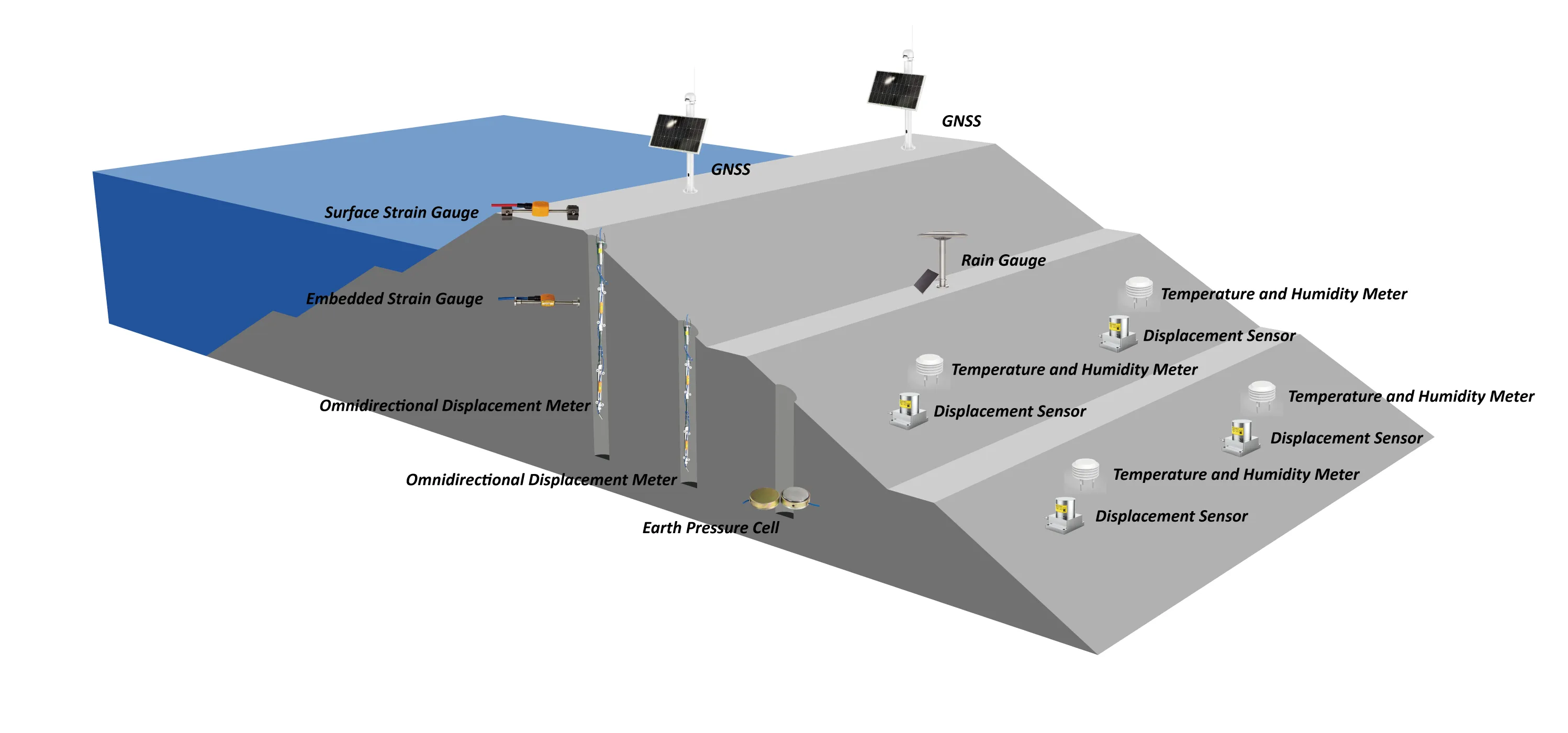

Een dammonitoringsysteem combineert normaal gesproken meer dan één sensoruitgang. Het waterpeilkanaal wordt nuttiger als het wordt beoordeeld aan de hand van kwel-, zettings-, verplaatsings-, kantel-, regenval- en operationele gegevens. van Kingmach oplossing voor dammonitoring beschrijft deze aanpak op systeemniveau voor structurele, kwel-, hydrologische, milieu- en belastingobservaties.

Definieer voor het gegevenspad waar gegevens worden verzameld, verzonden, beoordeeld en bewaard voordat u een sensor selecteert. Voor een afgelegen punt is mogelijk een geïntegreerd 4G-apparaat vereist; Voor een bekabelde locatie zijn mogelijk een kanaalplan, datalogger, beschermende bekabeling en een beoordelingsplatform vereist. De beschikbare uitlezingen en dataloggers En monitoringsoftware geef relevante interne referentiepunten voor die offerteaanvraagbespreking.

Er is geen locatiespecifieke prestatiecasus voor de dam aan dit artikel toegevoegd, omdat het geleverde materiaal geen bewijs levert voor deze twee waterpeilmodellen. Een projectaanvraag moet in plaats daarvan de locatietekening, het meetdoel, de instrumentatielijst en de acceptatiecriteria bevatten, zodat de configuratie kan worden beoordeeld aan de hand van de daadwerkelijke installatie.

Selectiechecklist voor inkoop- en engineeringteams

Meetpunt

• Definieer of het punt een reservoiroppervlak, een ingebedde buis, een uitlaat van een drukontlastingsleiding, een grondwaterboorgat, een peilput of een hydrologiestation is.
• Bevestig de maximaal geloofwaardige opvoerhoogte, referentiehoogte, toegangsbeperkingen en het vereiste bereik.

Technisch systeem

• Stel de nauwkeurigheid en het rapportagedoel in voor trendbeoordeling, alarmbeheer of operationele rapportage.
• Selecteer 4G-batterijwerking voor externe punten of RS485 voor een bekabeld acquisitienetwerk.
• Specificeer de montage, leidinggeometrie, kabelgeleiding, ontluchtingsbeveiliging, aarding, overspanningsbeveiliging en de validatiemethode.

Commercieel en levering

• Vraag het datablad, de kalibratiedocumentatie, het bedradingsschema, installatierichtlijnen, IP-gegevens, verpakkingsgegevens, bevestiging van de levertijd en garantievoorwaarden aan.

Onderhoud en acceptatie

• Definieer inspectie- en reinigingsintervallen, toegang tot batterijvervanging waar van toepassing, ontluchtingscontroles, loggercontroles en vergelijking met een handleiding of een gecontroleerde referentie.

Veel voorkomende koopfouten

Alleen de resolutie vergelijken is een veel voorkomende fout. Een weergavestap van 0,1 mm kan nuttig zijn, maar acceptatie hangt ook af van de volledige nauwkeurigheid, installatiegeometrie, temperatuurgedrag, kalibratieomstandigheden en de stabiliteit van de referentie. Stel eerst de vereiste beslissingstolerantie in en vergelijk vervolgens het volledige instrument en installatieplan.

Communicatie wordt vaak te laat besloten. Een 4G-apparaat met laag vermogen kan het veldwerk op een afgelegen punt verminderen, maar heeft dekking en een batterijserviceplan nodig. Een bekabeld RS485-apparaat kan gemakkelijker te onderhouden zijn in een voltooid acquisitienetwerk, maar alleen als stroom, kabelbescherming, aarding en overspanningsbeveiliging al aanwezig zijn.

Het negeren van ventilatieonderhoud creëert een ander vermijdbaar risico. Een geventileerde referentie kan de barometrische fout verminderen, maar condensatie, verstopping of het binnendringen van water kan de meetwaarden in gevaar brengen. Voeg handmatige referentiecontroles toe na installatie, overstroming, bouwactiviteit en sensorvervanging, zodat het gegevensrecord verdedigbaar blijft.
