Kingmach vibrerende draadsensoren voor structurele gezondheidsmonitoring

Wat een trillende draadsensor meet in SHM

Een trillende draadsensor zet een mechanische verandering om in een verandering in de resonantiefrequentie van een gespannen draad. Een compatibele uitlezing prikkelt de draad, detecteert de respons en past kalibratiecoëfficiënten toe om rek, druk, belasting of een andere technische waarde te berekenen. Frequentie is de gemeten grootheid, dus normale variatie in kabelweerstand heeft minder invloed op het resultaat dan op een laag weerstands- of spanningssignaal. Kabelcontinuïteit, afscherming, bescherming tegen vocht en uitleescompatibiliteit zijn nog steeds van belang.

Voor een diepere uitleg van het detectiemechanisme, bekijk hoe trillende draadrekstrookjes werken . Het technische voordeel is het grootst bij langzame monitoring op lange termijn, waarbij stabiliteit en lange kabelroutes belangrijker zijn dan de dynamische respons op hoge frequentie. Een trillende draadsensor is niet automatisch de juiste keuze voor snelle trillingen, grote mondiale bewegingen of een geometrie die een flexibel trekdraad-, optisch of satellietgebaseerd meetpad vereist.

Terminologiecontrole vóór de offerteaanvraag

Gebruik geen "trildraad" als algemene naam voor elk frequentie-uitvoer- of digitaal verplaatsingsinstrument. Kingmach JMDL-21XXAT, JMDL-22XXAT, JMDL-24XXAT, JMDL-31XXAT en JMDL-32XXAT-modellen gebruiken inductieve frequentiemodulatieprincipes. JMDL-52XXADT maakt gebruik van twee gekoppelde inductieve spoelen, JMLS-22XXADT gebruikt een draadkabelmechanisme met weerstandsconversie en digitale communicatie, en JMBD-1050 maakt gebruik van GNSS-positionering. De juiste terminologie voorkomt niet-overeenkomende uitleeskanalen, bedradingsaannames en kalibratieprocedures.

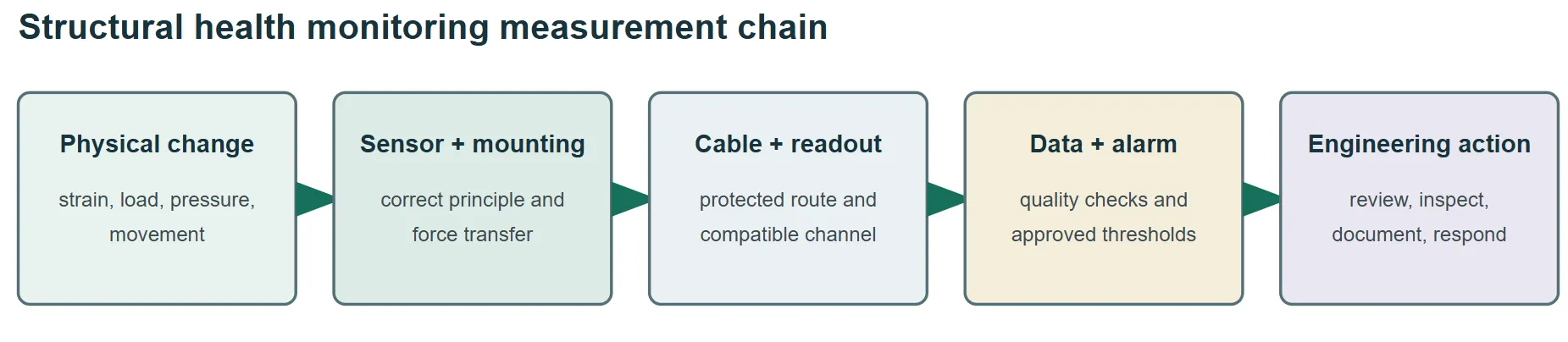

Bouw de meetketen op voordat u een model kiest

Een sensor is één laag van een SHM-systeem. Het meetpunt, de bevestigingshardware, het beschermde kabeltraject, de uitlezing of logger, de communicatieverbinding, de software, de alarmdrempels en de responsprocedure moeten als één keten werken. Een zeer stabiele sensor kan een onstabiel anker, een beschadigde kabel, een incompatibel kanaal, een slechte temperatuurinterpretatie of een alarmdrempel die geen technische basis heeft, niet corrigeren.



• Definieer de technische vraag en de fysieke variabele voordat u een sensorfamilie selecteert.
• Bevestig dat bereik, resolutie, herhaalbaarheid, temperatuurgedrag en bemonsteringsfrequentie de alarmbeslissing ondersteunen.
• Specificeer montage, kabelbescherming, aarding, overspanningsbeveiliging, uitleeskanalen, communicatie, gegevensopslag en onderhoudstoegang.
• Wijs de verantwoordelijkheid toe voor basislijnmetingen, drempelgoedkeuring, alarmbeoordeling, inspectie en gegevensretentie.

Selectiecriteria die in de offerte thuishoren

Acht bewegingsbewakingsopties en waar ze passen

De volgende acht opties verschijnen in Kingmach's bereik van de verplaatsingstransducer . Ze lossen binnen SHM verschillende bewegingsvragen op, maar het zijn geen acht versies van één trillende draadsensor. Vergelijk het detectieprincipe, het meetpad, de installatiemethode, de output en de onderhoudsvereisten voordat u modellen als vervanging behandelt.

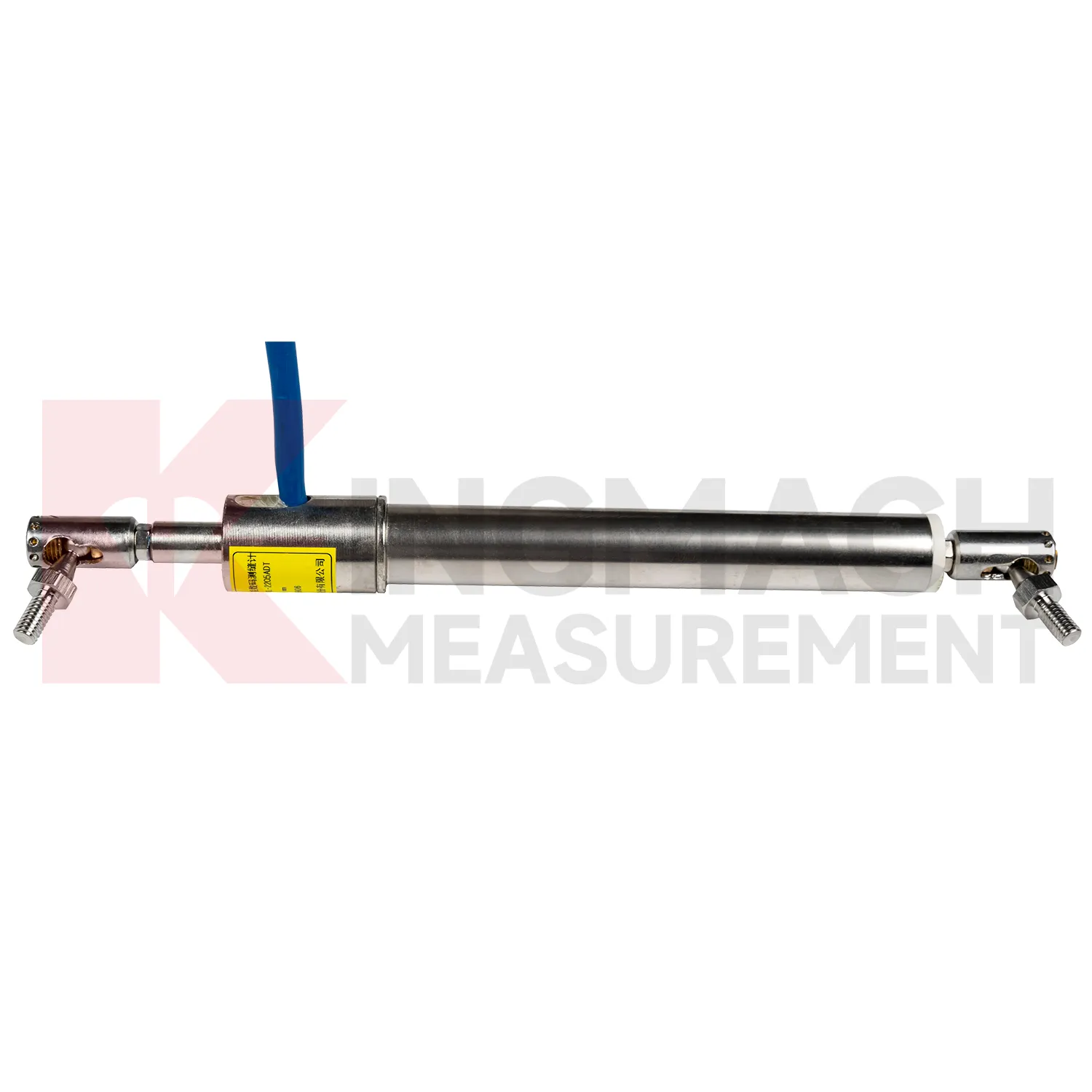

1. Slimme scheurmeter: JMDL-22XXAT

Gebruik de JMDL-22XXAT Slimme scheurmeter wanneer de technische variabele de verandering in breedte over een scheur, voeg of dilatatievoeg is. Met standaardbereikopties kan de koper de verwachte verplaatsingen afstemmen in plaats van één generieke reis te accepteren. De montagegeometrie moet de opening rechtstreeks in de meter overbrengen, terwijl de ankers buiten beschadigd of los materiaal worden gehouden. De nulwaarde moet worden geregistreerd met temperatuur, installatieconditie en de relevante tekeningreferentie.

Het Egongyan Rail-only Bridge-project maakte gebruik van slimme scheurmeters binnen een breder brugmonitoringsysteem, wat aantoont waarom scheurgegevens moeten worden geïnterpreteerd met metingen van belasting, doorbuiging, rek en omgevingsfactoren. Een veelgemaakte fout is het kiezen van het kleinste bereik vanwege schijnbare precisie, zonder rekening te houden met seizoensbewegingen of installatie-offsets. Een andere is montage over een onregelmatige scheur zonder de bewegingsas te definiëren. Vraag naar het exacte bereik, nauwkeurigheid, temperatuuroptie, kabellengte, montageaccessoires, kalibratierecord en compatibele uitlezing. Bepaal wie de nul mag resetten en hoe een eventuele reset in de monitoringgeschiedenis wordt vastgelegd.

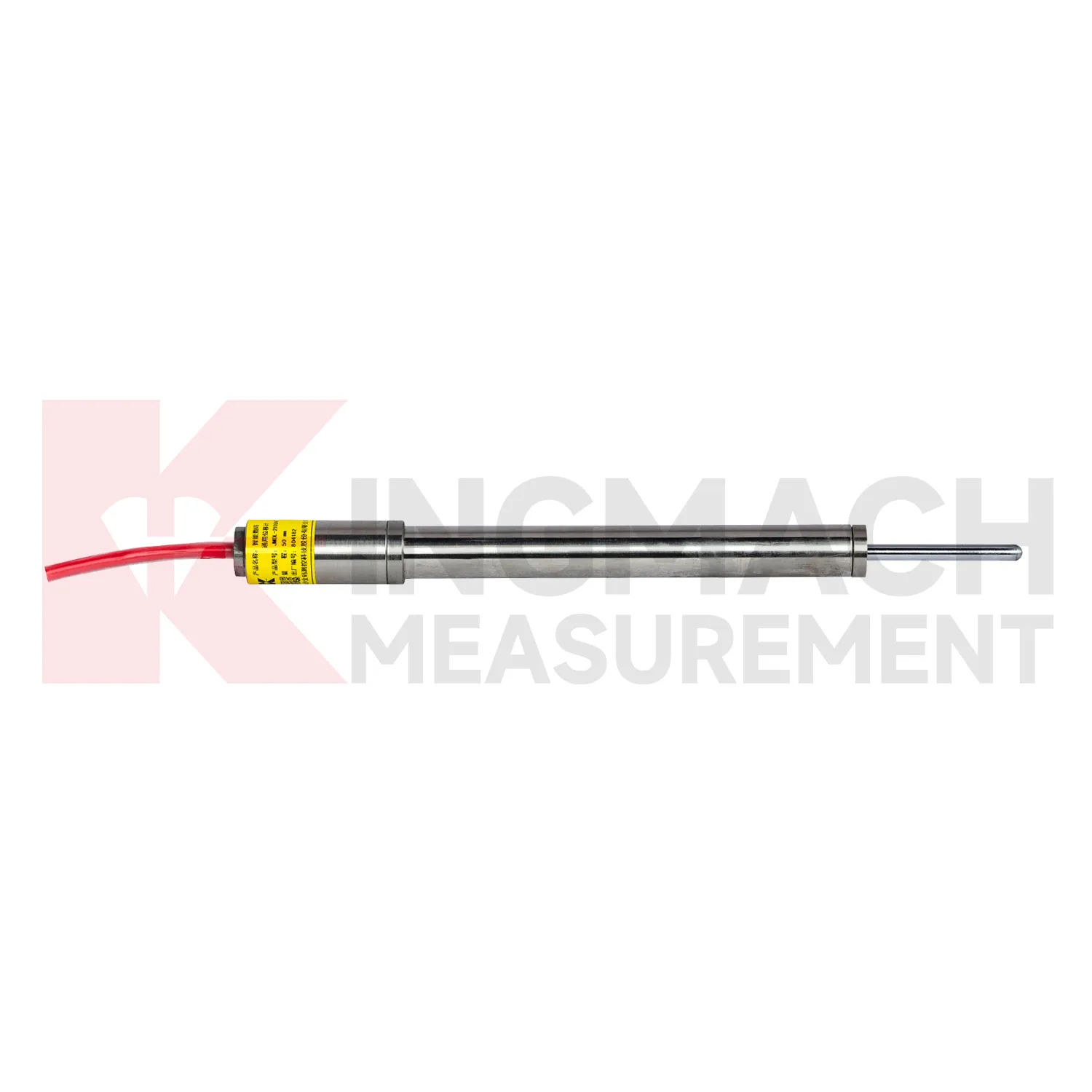

2. Verplaatsingsmeter voor algemeen gebruik: JMDL-21XXAT

De JMDL-21XXAT verplaatsingsmeter voor algemeen gebruik past directe relatieve beweging tussen twee structurele componenten toe wanneer de meetrichting duidelijk is. Typische taken zijn onder meer de beweging van dilatatievoegen, lokale verplaatsing van ondersteuningen en relatieve beweging over een gedefinieerd grensvlak. De inductieve frequentiemodulatie-architectuur en digitale functies maken het tot een andere technologie dan een conventionele trillende draadsensor, ook al is de frequentie betrokken bij het interne meetproces.

Teken voordat u bestelt het vaste punt, het bewegende punt, de verwachte richting, de initiële verlenging en het volledige bewegingsbereik. Controleer of rotatie of dwarsbeweging de stang of beugel zijdelings kan belasten. De gebruikelijke fout is het beschouwen van een meter voor algemeen gebruik als een universeel antwoord wanneer het bewegingspad gebogen, te lang, ontoegankelijk of gerelateerd aan onstabiel materiaal is. In die gevallen kan een flexibele, draadkabel-, meerpunts-, gesteente-, optische of GNSS-methode de vraag betrouwbaarder beantwoorden. Vereist een montagetekening met afmetingen en verifieer de geïnstalleerde uitgangspositie voordat de basislijnwaarde wordt geaccepteerd.

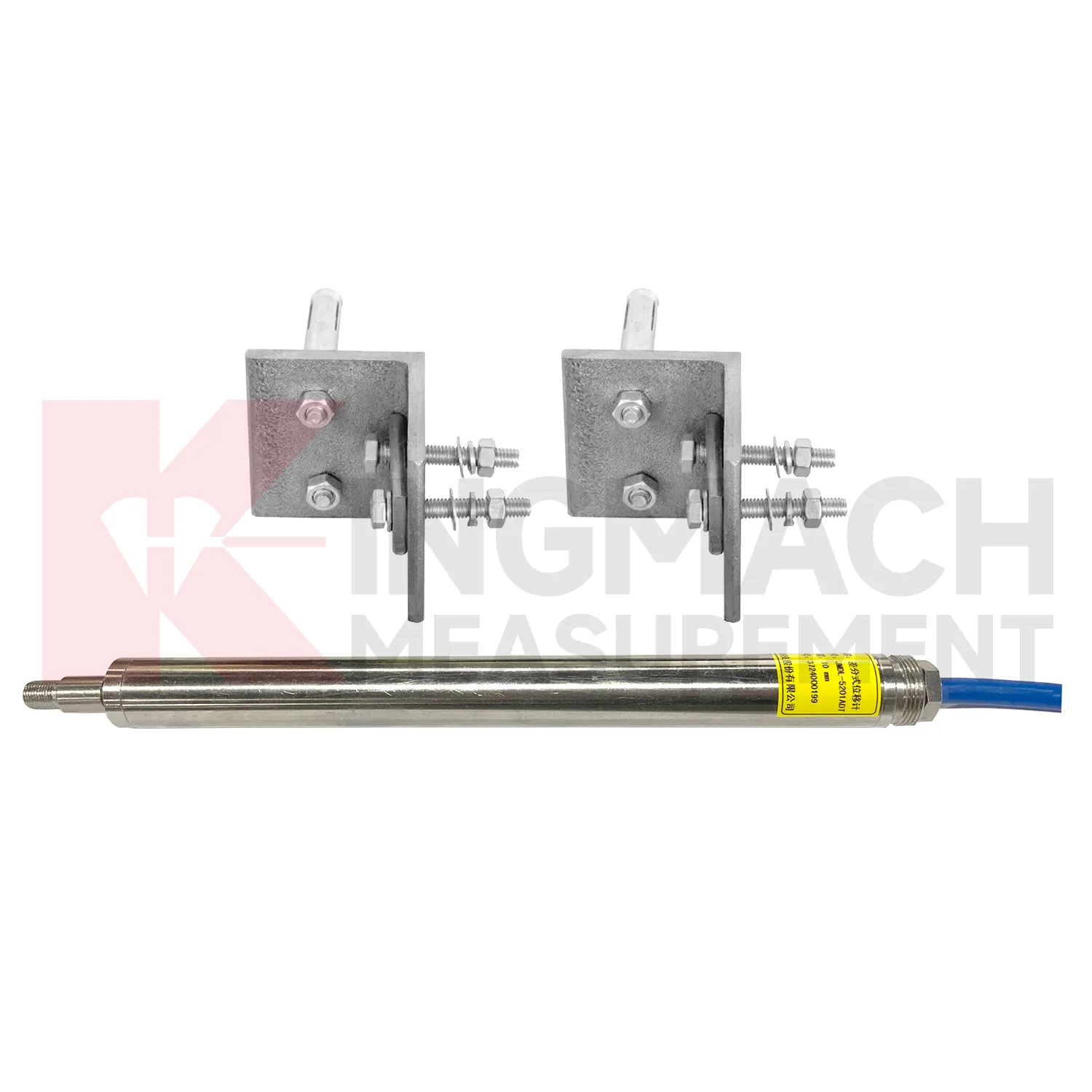

3. Differentiële verplaatsingsmeter: JMDL-52XXADT

Kies de JMDL-52XXADT Differentiële verplaatsingsmeter wanneer de beslissing afhangt van het bewegingsverschil tussen twee punten, zoals relatieve beweging over een gewricht, segment of grensvlak. Twee gekoppelde inductieve spoelen reageren in tegengestelde richtingen terwijl de staaf beweegt. De differentiaalberekening is bedoeld om de algemene invloed van het milieu, inclusief temperatuurgerelateerde effecten, te verminderen. Dit werkingsprincipe mag niet omschreven worden als trildraad.

De referentiepunten maken deel uit van de meting. Als een van beide ankers onafhankelijk beweegt, kan de uitvoer correct zijn voor de geïnstalleerde geometrie, maar verkeerd voor de technische interpretatie. Vermeld de stijfheid van de beugel, uitlijning, initiële positie, thermische beweging, toegang en kabelbescherming in de installatietekening. Een veel voorkomende fout is het gebruik van een differentiaalmeter wanneer het project feitelijk een absolute positie of een lange verplaatsing nodig heeft. Bevestig het referentiekader en de verwachte tekenconventie voordat u alarmen definieert. Voer tijdens de inbedrijfstelling een gecontroleerde beweging in beide richtingen uit en controleer de teken-, retour- en kanaaltoewijzing.

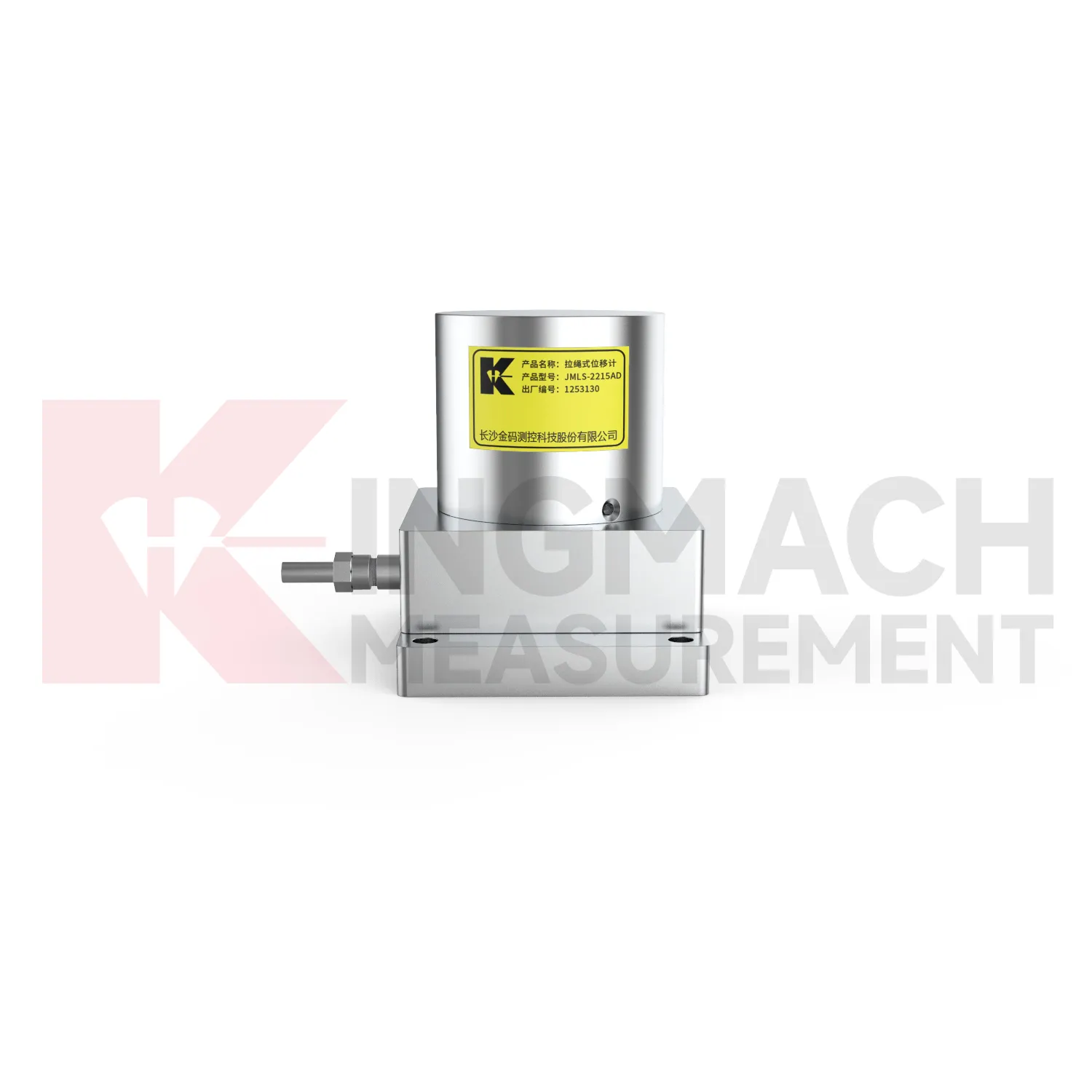

4. Sensor voor verplaatsing van kabels: JMLS-22XXADT

De JMLS-22XXADT Kabelverplaatsingssensor converteert kabelverlenging of -intrekking via een spoel- en roterend detectiemechanisme. Dit is handig als de verplaatsing groter is of als een stijve meetlat het beschikbare pad niet kan volgen. RS485-communicatie kan de aansluiting op een compatibel acquisitiesysteem vereenvoudigen, maar het mechanische kabeltraject blijft het dominante installatieprobleem.

• Houd de kabel uitgelijnd met de beoogde beweging en bescherm hem tegen schuren, blijven haken, ijs, vuil en onbedoelde stoten.
• Controleer de terugtrekkracht, de sterkte van het anker, de bruikbare slag, de buiggeometrie, de afdichting van de behuizing, de protocolinstellingen en de toegang voor inspectie.
• Gebruik niet de volledige nominale slag als ontwerpbeweging; reserve-installatie en marge voor extreme gebeurtenissen.

Een veel voorkomende fout is het focussen op elektronische resolutie, terwijl de kabelmechanica wordt genegeerd. Een slechte uitlijning of een onbeschermde route kan wrijving, speling of schade veroorzaken die geen enkele digitale output kan corrigeren. Bevestig de trekrichting en het terugtrekgedrag gedurende de volledige verwachte slag voordat de beschermende behuizing wordt gesloten.

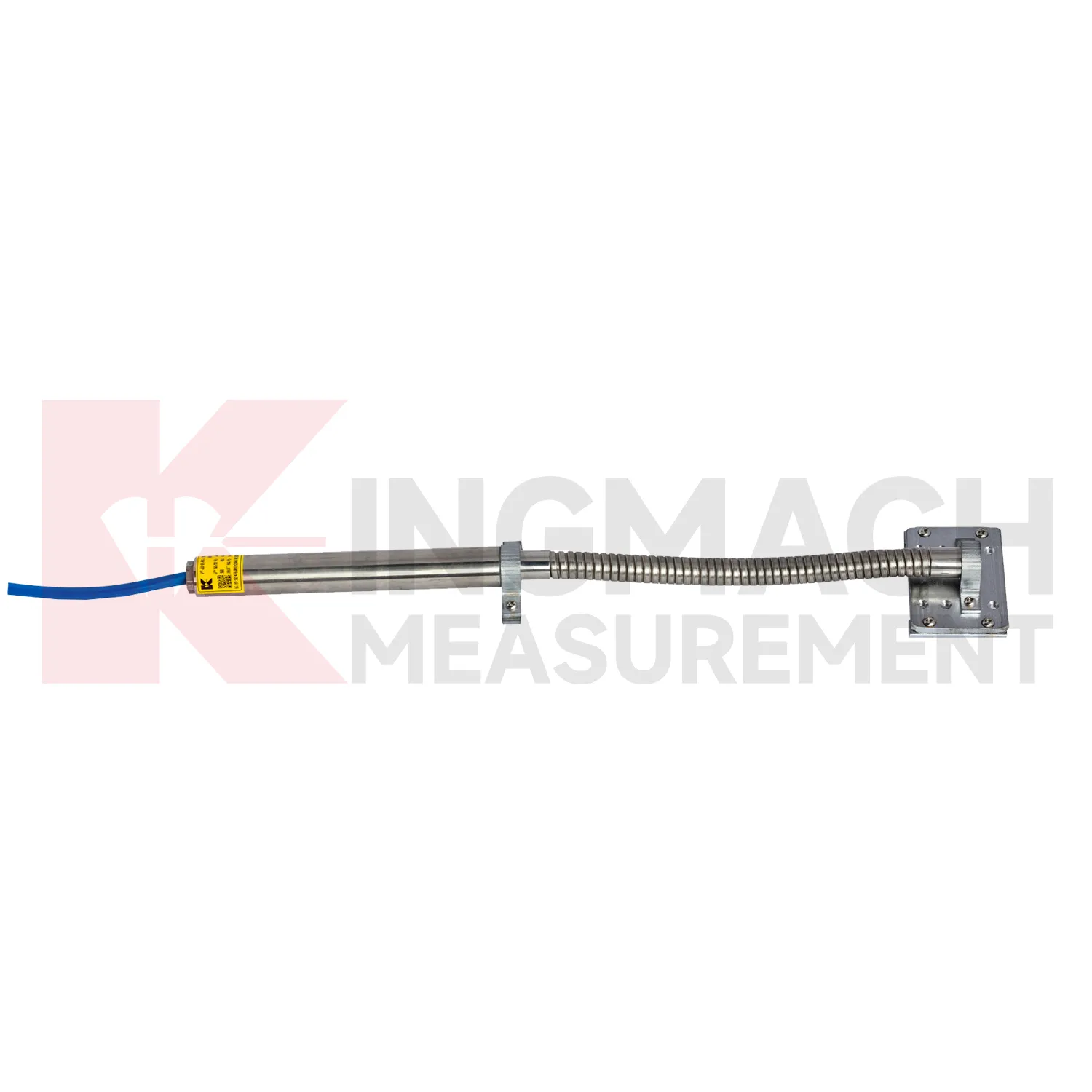

5. Flexibele verplaatsingsmeter: JMDL-24XXAT

Gebruik de JMDL-24XXAT Flexibele verplaatsingsmeter wanneer het sensorelement moet vervormen met een geogrid of een andere ingebedde versteviging in plaats van een schone, rechte opening te overspannen. De flexibele verlenging volgt de materiaalbeweging, terwijl de interne inductieve frequentiemodulatie-detectieopstelling glijdend contact tussen de staaf en de spoel vermijdt. Dit maakt het model relevant voor toepassingen in versterkte grond, ondergrond, hellingen en funderingen waarbij een starre oppervlaktemeter het meetpad zou vervormen.

De installatieplanning moet betrekking hebben op de oriëntatie van de sensor, de bevestiging aan de wapening, de bescherming tijdens het plaatsen van de vulling, het verlaten van de kabel, de verdichtingsbelastingen, de initiële aflezing en de relatie tussen de gemeten verlenging en de technische spanning. De veelgemaakte fout is dat de flexibele staaf als mechanisch onverwoestbaar wordt beschouwd. Bouwapparatuur, scherpe bochten, slechte bevestiging of ongecontroleerde plaatsing van de vulling kunnen het geheel beschadigen of loskoppelen van het materiaal. Vereist een verklaring van de installatiemethode en inspectie van het vasthoudpunt vóór de begrafenis. Fotografeer de bevestiging en het kabeltraject, zodat latere gegevensbeoordelingen de geïnstalleerde geometrie kunnen bevestigen.

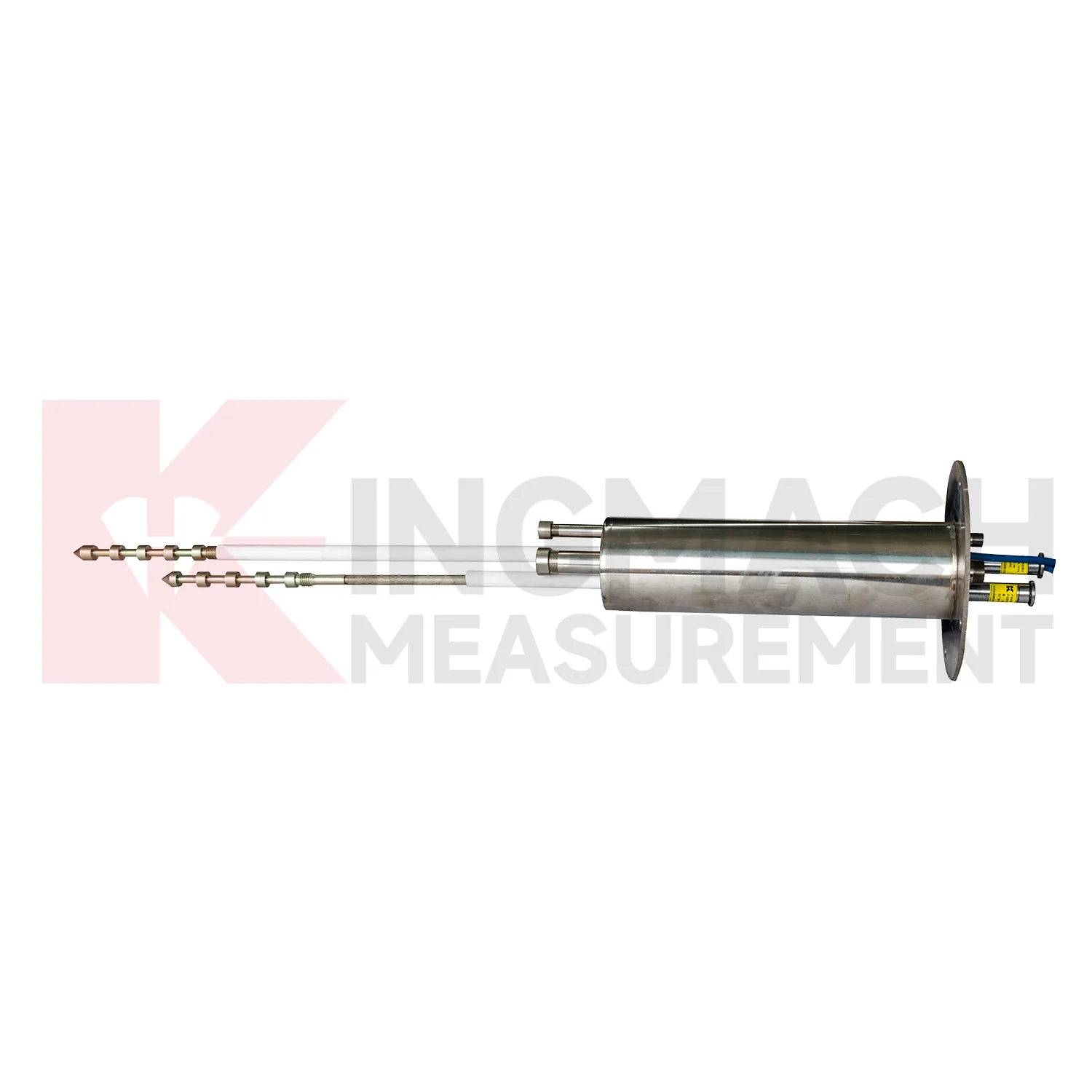

6. Meerpuntsverplaatsingsmeter: JMDL-31XXAT

De JMDL-31XXAT Meerpuntsverplaatsingsmeter scheidt beweging op verschillende diepten in omringende rotsen, hellingen, funderingsputten of tunnelgrond. Ankers die op verschillende diepten zijn geïnstalleerd, zijn via stangen en beschermbuizen verbonden met individuele verplaatsingsmeters. Door de punten te vergelijken, kan de ingenieur oppervlakkige vervorming onderscheiden van diepere beweging. Dit is informatiever dan één oppervlaktemeting wanneer de locatie van de actieve zone onzeker is.

Het ontwerpteam moet de boorgatdiepte en -diameter, drie- tot vijfpuntsindeling, ankerdieptes, geologie, grout, staaflengtes, hoofdbescherming, kabelgeleiding, installatievolgorde en basislijnprocedure specificeren. De veelgemaakte fout is het kiezen van gelijke puntafstanden zonder verwijzing naar lagen, discontinuïteiten, uitgravingsfasen of de verwachte afschuifzone. Een ander risico is dat grout- of staafinstallaties onbedoelde koppelingen tussen punten tot stand kunnen brengen. Behandel het boorgatontwerp en de installatieregistratie als onderdeel van de instrumentspecificatie. Vereist dat het definitieve diepteschema en de geïnstalleerde puntidentificatie overeenkomen met de kanaalkaart van de logger.

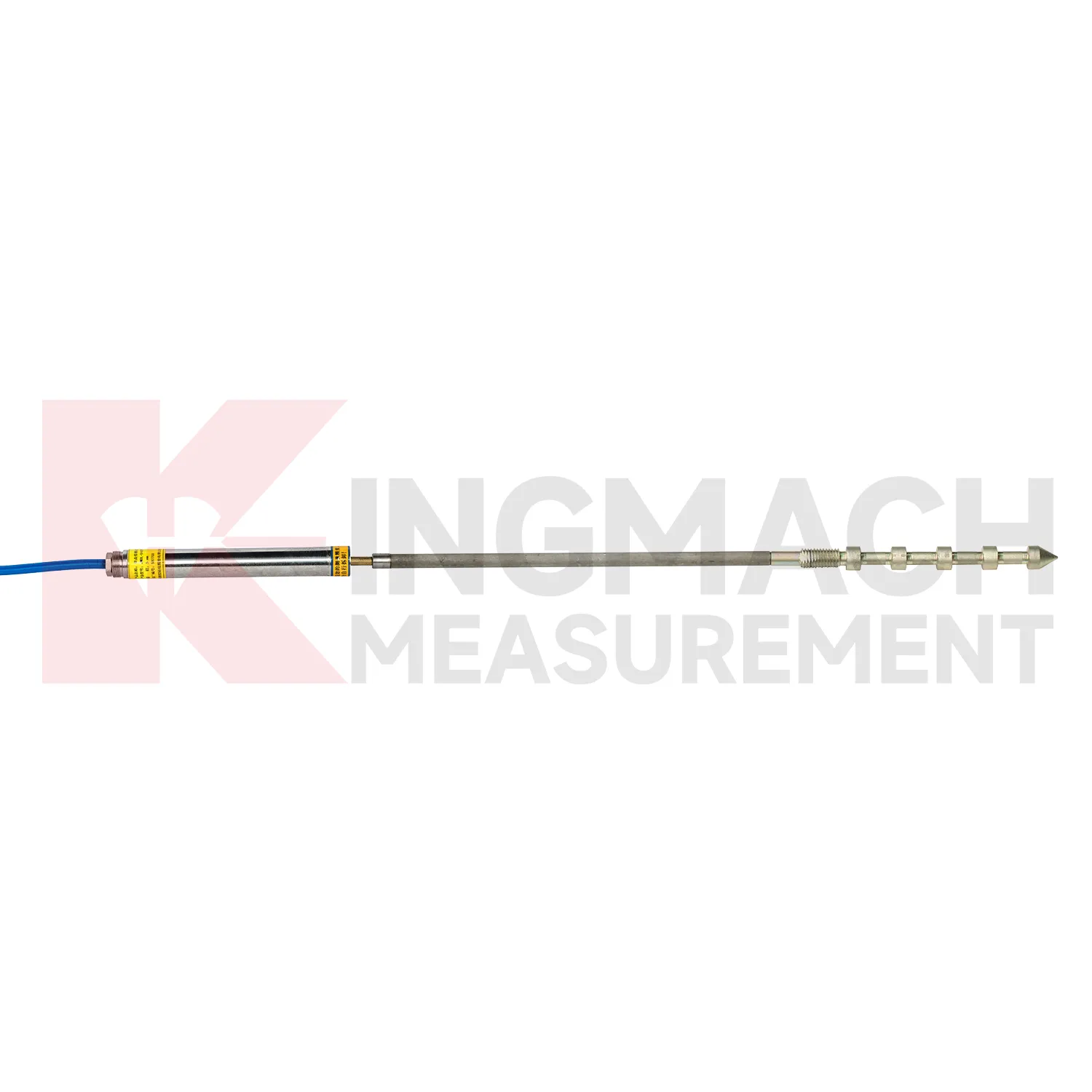

7. Eénpuntsmeter voor gesteenteverplaatsing: JMDL-32XXAT

De JMDL-32XXAT Eenpuntsverplaatsingsmeter voor gesteente meet de beweging tussen een oppervlakte- of structurele referentie en één diep anker. Het is geschikt voor vervorming van tunnelsteen, beweging van damfunderingen, hellingbewegingen of toepassingen in funderingsputten wanneer de ingenieur een betekenisvolle stabiele referentiediepte kan identificeren. Het instrument combineert een verplaatsingssensor, staaf, anker, beschermbuis en kopconstructie, zodat het ontwerp van het boorgat en het anker rechtstreeks van invloed is op het resultaat.

Ga er niet van uit dat dieper automatisch stabiel betekent. Beoordeel de geologie, verwering, voegen, grondwater, invloed van de uitgraving en de verwachte vervormingszone voordat u de ankerdiepte selecteert. Eén enkel punt kan niet weergeven hoe de beweging boven het anker wordt verdeeld; gebruik een meerpuntssysteem wanneer diepteprofilering vereist is. De meest voorkomende fout is het diepe anker 'basis' noemen, zonder te documenteren waarom het een acceptabele referentie is. Neem boorgatlogboeken, voeggegevens, geïnstalleerde lengte en basislijnmetingen op in acceptatiedocumenten. Als de referentiestabiliteit onzeker blijft, voeg dan een onafhankelijk onderzoek of een ander meetpunt toe ter verificatie.

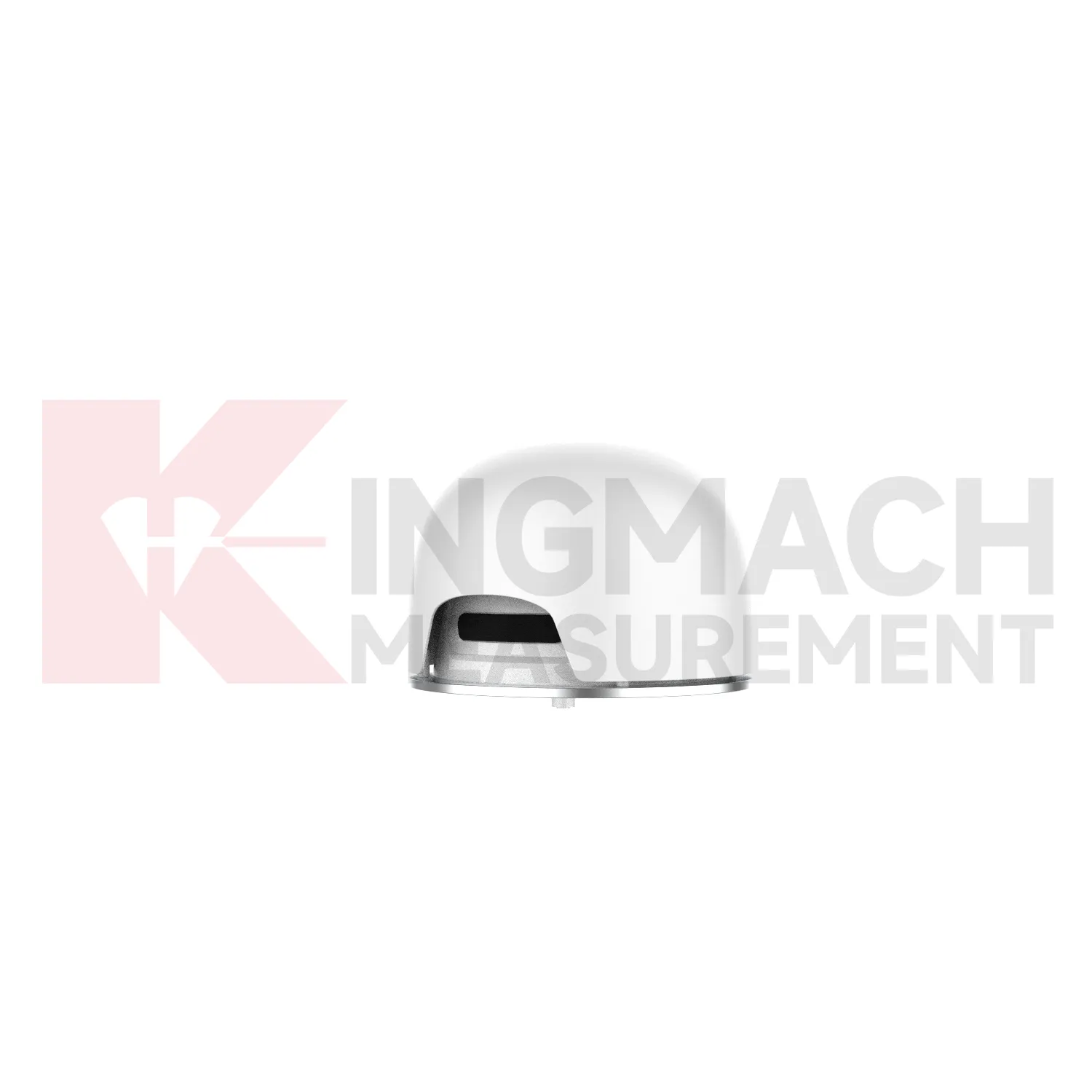

8. GNSS-verplaatsingsmonitoring: JMBD-1050

Gebruik de JMBD-1050 GNSS-bewakingsapparaat voor horizontale en verticale positieveranderingen over bruggen in de open lucht, hellingen, dammen, mijnen, spoorwegen of grote constructies. GNSS meet de mondiale positie in plaats van lokale scheuropeningen of staafbewegingen. Het systeem vereist een geschikte positioneringsarchitectuur, montagemonument, stroomvoorziening, communicatie en gegevensverwerkingsmethode. Het kan bewegingsschalen en afstanden overbruggen die onpraktisch zijn voor een lokale contactsensor.

Controleer vóór de aanschaf de zichtbaarheid van de satelliet, het multipath-risico, de antennelocatie, de referentie- of correctiemethode, het coördinatensysteem, het bemonsteringsinterval, de stroomautonomie, de communicatiedekking, bliksembeveiliging en hoe verplaatsingsvectoren worden gefilterd en gealarmeerd. De veel voorkomende fout is het installeren van GNSS in de buurt van reflecterende structuren of een belemmerde lucht en het verwachten van dezelfde gegevenskwaliteit als op een open locatie. GNSS en lokale sensoren werken vaak samen: GNSS volgt mondiale bewegingen, terwijl scheurmeters of diepe instrumenten lokale vervormingsmechanismen identificeren. Neem een ​​hemelzicht- en communicatieonderzoek op in het acceptatieplan voorafgaand aan de installatie.

Geverifieerd projectbewijs en wat kopers moeten leren

Benoemde projectreferenties zijn alleen nuttig als ze de systeemscope verduidelijken. De drie geverifieerde gevallen hieronder laten multisensormonitoring zien in plaats van een succesclaim van één model. Gebruik ze om de variabelen, acquisitiearchitectuur en veldrisico's in kaart te brengen die thuishoren in een projectofferte.

Brug: Egongyan-spoorbrug

De Egongyan Rail-only Bridge-monitoringproject in Chongqing combineerde slimme scheurmeters met kabelkracht-, doorbuigings-, rek-, trillings- en omgevingsinstrumenten. Voor aanbestedingen betekent dit dat er niet om een ​​scheurmeter moet worden gevraagd om elke structurele respons te verklaren. Bepaal hoe temperatuur, verkeersgerelateerd gedrag, kabelkracht, doorbuiging en scheurtrends in de tijd zullen worden uitgelijnd en beoordeeld.

Tunnel: snelweg Yuping-Panzhou

De Monitoringproject Yuping-Panzhou Expressway in Guizhou bedekte tunnelzetting, convergentie, scheuren en structurele spanning. De uitrustingsmix omvatte slimme scheur- en laserverplaatsingsmetingen, hydrostatische niveausensoren en trillende draadspanningsinstrumenten. De les is nauwkeurig labelen: een project kan trillende draadsensoren gebruiken zonder dat elk verplaatsingskanaal trillende draad is.

Helling: Jiwei Expressway in Shandong

De Jiwei Expressway-hellingmonitoringproject gecombineerde functies voor diepe verplaatsing, regenval, grondwaterstand en geluids- en lichtalarm. Het project uit 2024 laat zien waarom vervormingsgegevens een trigger en context van de locatieomstandigheden nodig hebben. Een offerteaanvraag voor een helling moet bewegingsdiepte, regenvalinterval, grondwaterrespons, communicatie, stroom, alarmlogica en inspectieverantwoordelijkheid met elkaar verbinden.

Damprojecten vereisen dezelfde systeemdiscipline

Voor een dam bepaalt u of de beslissing betrekking heeft op het openen van scheuren, beweging van verbindingen, vervorming van de fundering, waterspanning, waterstand, zetting, opstijging of mondiale verplaatsing. A monitoringsysteem voor dammen combineert normaal gesproken verschillende sensorfamilies en omgevingsmetingen. Specificeer referentiepunten, galerijen of kabelroutes, waterdichtheid, overspanningsbeveiliging, acquisitieredundantie, inspectietoegang, drempeleigendom en hoe de metingen worden vergeleken met het reservoirniveau en de temperatuur.

Datalogging, monitoring op afstand en productvideo

Op de lange termijn heeft SHM meestal automatische acquisitie nodig, terwijl handmatige uitlezingen nuttig blijven voor inbedrijfstelling, basislijncontroles, probleemoplossing en kleine projecten. Stem elk kanaal af op het detectieprincipe en de output. Plan de uitlezing of datalogger , instrumentatie kabel , communicatie, en visualisatiesoftware voordat de sensorbestelling wordt vrijgegeven.

Alarmlogica moet controles op de gegevenskwaliteit scheiden van structurele drempels. Ontbrekende gegevens, vlakke lijnen, plotselinge stappen na onderhoud, onmogelijke temperatuurreactie en onenigheid tussen gerelateerde kanalen kunnen wijzen op een meetprobleem. Structurele waarschuwingen moeten gebruik maken van door het project goedgekeurde drempels, persistentieregels, escalatiecontacten en een inspectiereactie. Bewaar onbewerkte meetwaarden, technische waarden, kalibratieversies, onderhoudsgebeurtenissen en drempelwijzigingen, zodat latere reviewers de beslissing kunnen reconstrueren.

De video toont de JMZX-215HAT/HB/HA inbedding trildraad rekstrookje , een echt trillend draadinstrument dat wordt gebruikt voor ingebedde spanningsmonitoring. Gebruik het om een ​​trillend draadsensorelement te onderscheiden van de hierboven beschreven inductieve, draadkabel- of GNSS-verplaatsingstechnologieën. Voor veldvoorbereiding koppelt u de productrecensie aan de Installatiehandleiding voor trildraad-rekstrookjes .

Inkoop- en commerciële voorwaarden

Vergelijk de geconfigureerde systeemkosten in plaats van de eenheidsprijs van de sensor. De offerte moet de afzonderlijke sensoren, kabellengtes, montagehardware, uitlees- of loggerkanalen, behuizingen, stroom, communicatie, software, kalibratiedocumenten, inbedrijfstelling, training, reserveonderdelen, verpakking, vracht en belastingen vermelden. Hieruit blijkt of een lagere sensorprijs hogere integratie-, installatie- of onderhoudskosten met zich meebrengt.

De huidige commerciële voorwaarden voor de Kingmach-verplaatsingsmodellen waarnaar wordt verwezen, hanteren een minimale bestelhoeveelheid uit één stuk, onderhandelbare prijzen, T/T vooraf en verzending binnen 30 dagen na volledige betaling. Beschouw deze als voorwaarden in de offertefase en niet als een permanente belofte. Vraag de proformafactuur om het achtervoegsel van het model, de hoeveelheid, de eenheids- en totaalprijs, de Incoterm, de verpakking, de betalingsmijlpaal, de doorlooptijd, de verzendmethode, de garantie, de kalibratieomvang, de beschikbaarheid van reserveonderdelen en de documenttaal te bevestigen.

De levenscyclusanalyse moet installatiearbeid, toegangsbeperkingen, kalibratiecontroles, kabelvervanging, uitbreiding van de logger, communicatiekosten, softwaregebruik, geplande inspecties en de kosten van een noodbezoek ter plaatse omvatten. Voor ingegraven of op afstand gelegen sensoren kan de vervangende toegang hoger zijn dan de oorspronkelijke aankoopprijs. Maak vóór betaling overeenstemming over fabrieksdocumentatie en controles vóór verzending, zodat ontbrekende model-, kanaal-, kabel- of protocolgegevens niet aan het licht komen tijdens de inbedrijfstelling.

Checklist voor offerteaanvragen voor een SHM-sensorpakket

Meting en structuur

• Structuurtype, monitoringlocatie, tekeningen, foto's en de te meten fysieke variabele.
• Verwachte normale en extreme waarden, vereiste resolutie, nauwkeurigheidsbasis, alarmdrempel, bemonsteringsinterval en bewakingsduur.
• Referentiepunten, bewegingsrichting, installatie-offset, temperatuurbereik en gerelateerde kanalen die nodig zijn voor interpretatie.

Locatie en installatie

• Water, stof, corrosie, trillingen, bliksem, impact op de constructie, vereisten voor boorgaten of grout, toegang en kabelroute.
• Montagebeugels, ankers, beschermbuis, aansluitdozen, connectoren, afscherming, aarding en overspanningsbeveiliging.
• Verklaring van de installatiemethode, basislijnprocedure, vasthoudpunten, acceptatiemetingen en as-built-records.

Gegevens en commerciële reikwijdte

• Handmatige of automatische uitlezing, kanaaltype, protocol, voeding, opslag, verzending, softwaretoewijzing, alarmen en gebruikersrollen.
• Gegevensblad, kalibratiecoëfficiënten, seriële traceerbaarheid, bedradings- en installatie-instructies, toepasselijke certificaten, garantie en ondersteuning.
• Aantal, kabellengte, accessoires, reserveonderdelen, verpakking, Incoterm, betalingsvoorwaarden, doorlooptijd, bestemming en inbedrijfstellingsbehoeften.

Veelvoorkomende aankoopfouten die het monitoringrisico vergroten

• Oproep van elke trildraad met frequentie-uitgang of digitale bewegingssensor zonder het sensorelement en uitleeskanaal te bevestigen.
• Door het bereik te selecteren op basis van alleen normale beweging en geen rekening te houden met installatieafwijkingen, seizoensgedrag of een geloofwaardige extreme gebeurtenis.
• Nauwkeurigheidswaarden vergelijken zonder te controleren of ze betrekking hebben op volledige schaal, uitlezing, lineariteit, herhaalbaarheid of op een compleet geïnstalleerd systeem.
• Het bestellen van sensoren voordat de ankers, boorgaten, kabelroutes, bescherming, loggercapaciteit, communicatie, stroom en softwaretags worden voltooid.
• Het gebruik van één lokale sensor om een ​​mechanisme op systeemniveau te interpreteren dat ook afhankelijk is van belasting, temperatuur, druk, zetting of mondiale beweging.
• Goedkeuring van de laagste eenheidsprijs zonder prijsstelling voor installatie, kanaalhardware, documentatie, onderhoudstoegang, reserveonderdelen en vervangingsrisico.
