Slimme meerpuntsverplaatsingsmeter JMDL-31XXAT

Algemene productinformatie

Zakelijke voorwaarden voor producten

Beschrijving

Invoering:

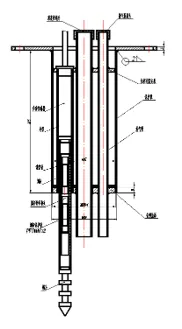

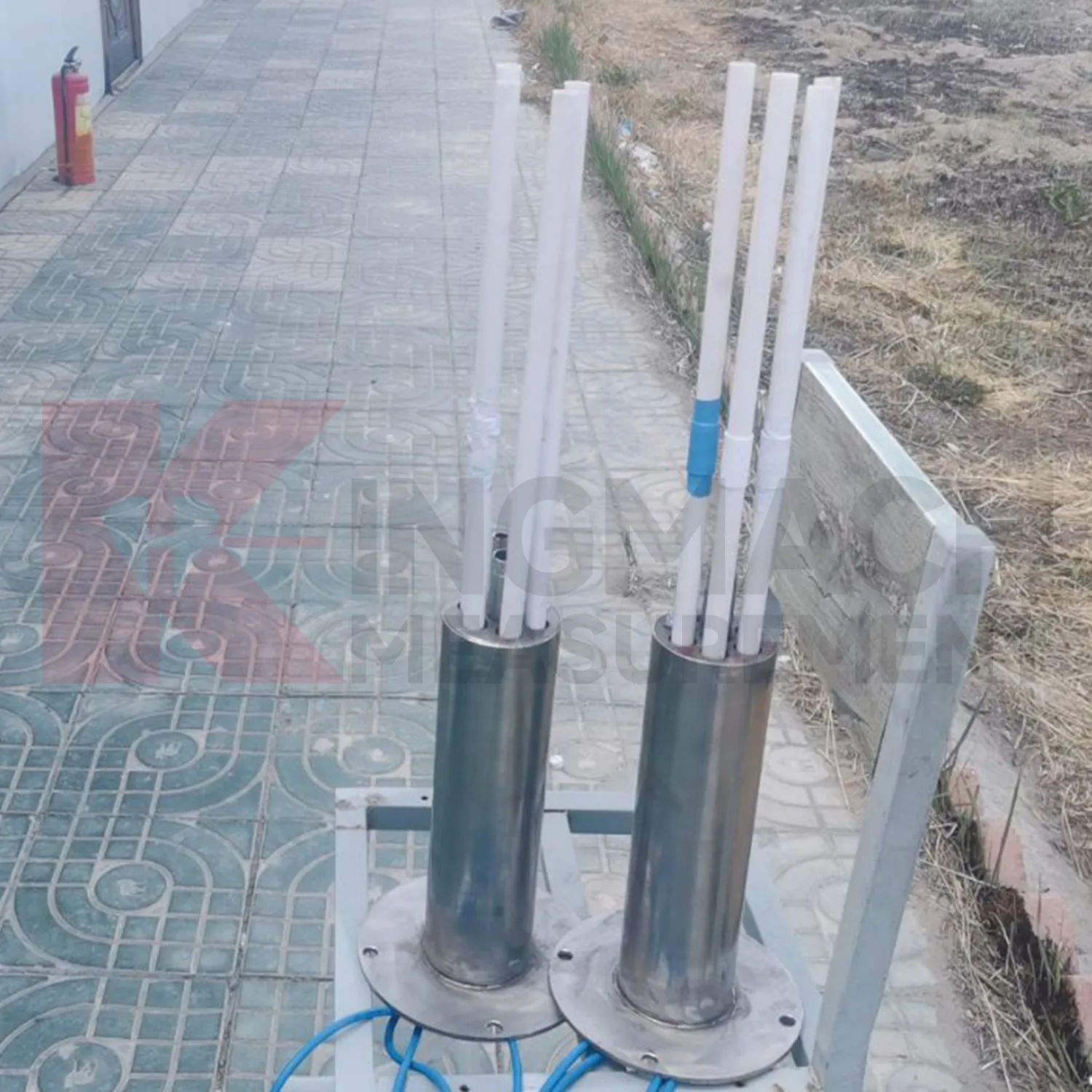

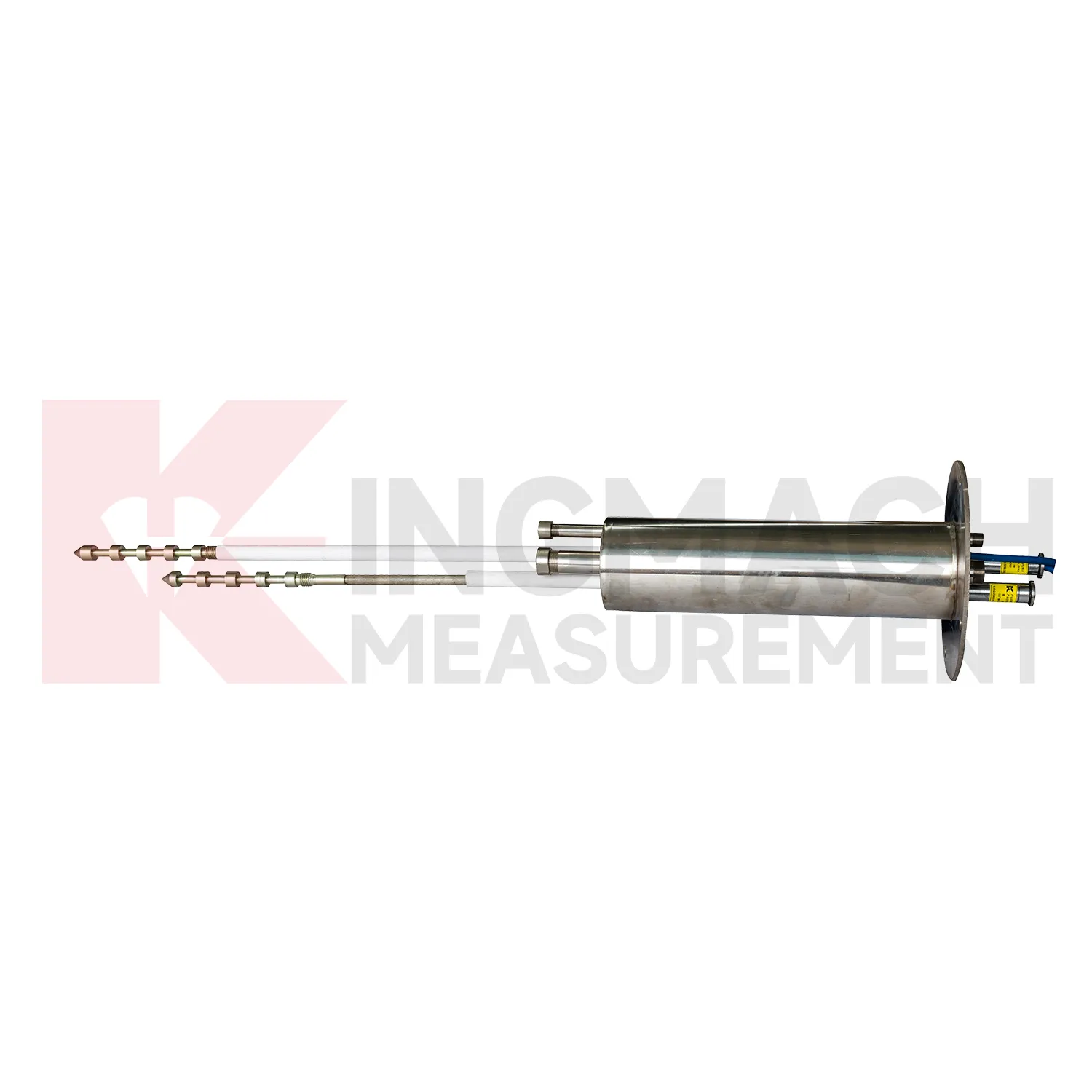

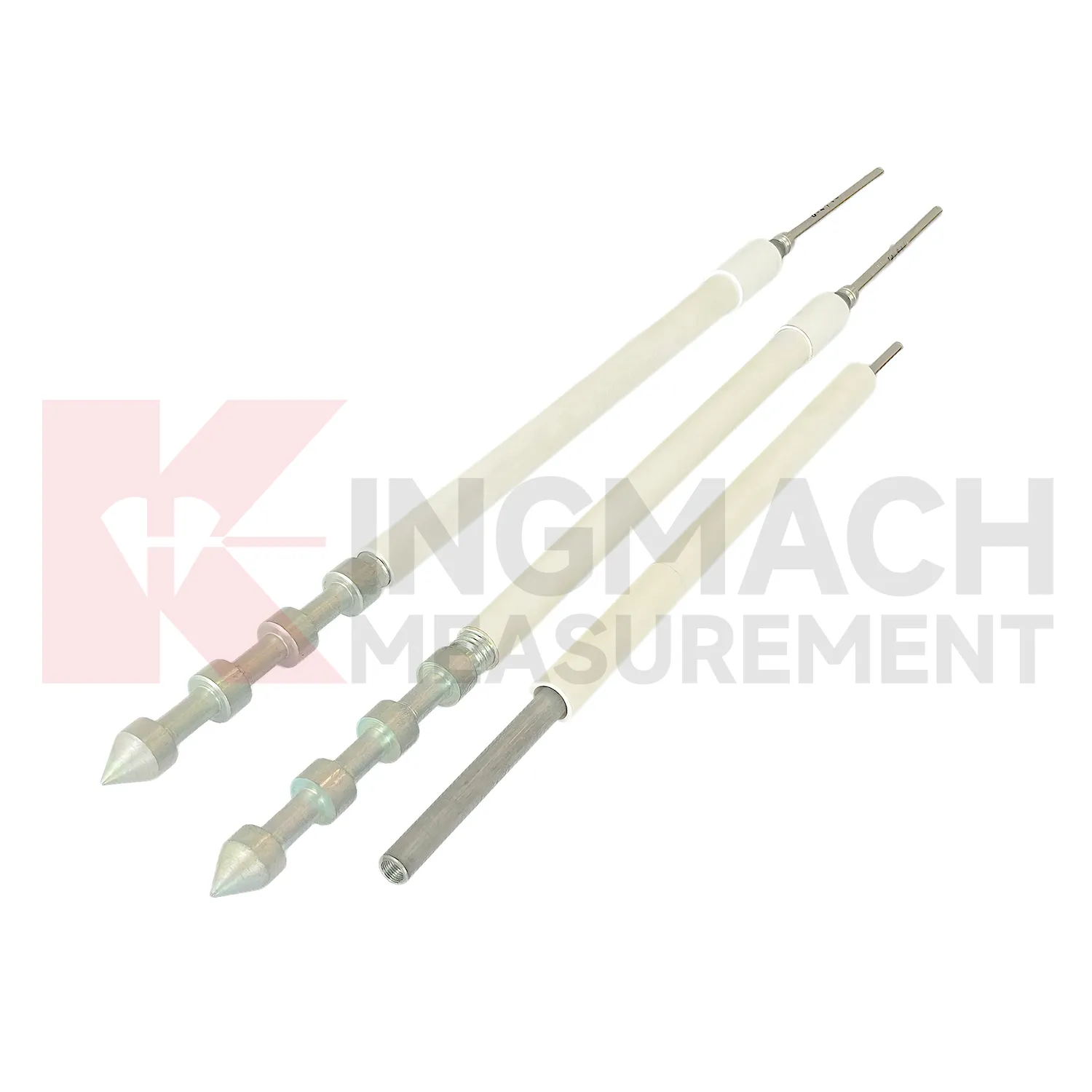

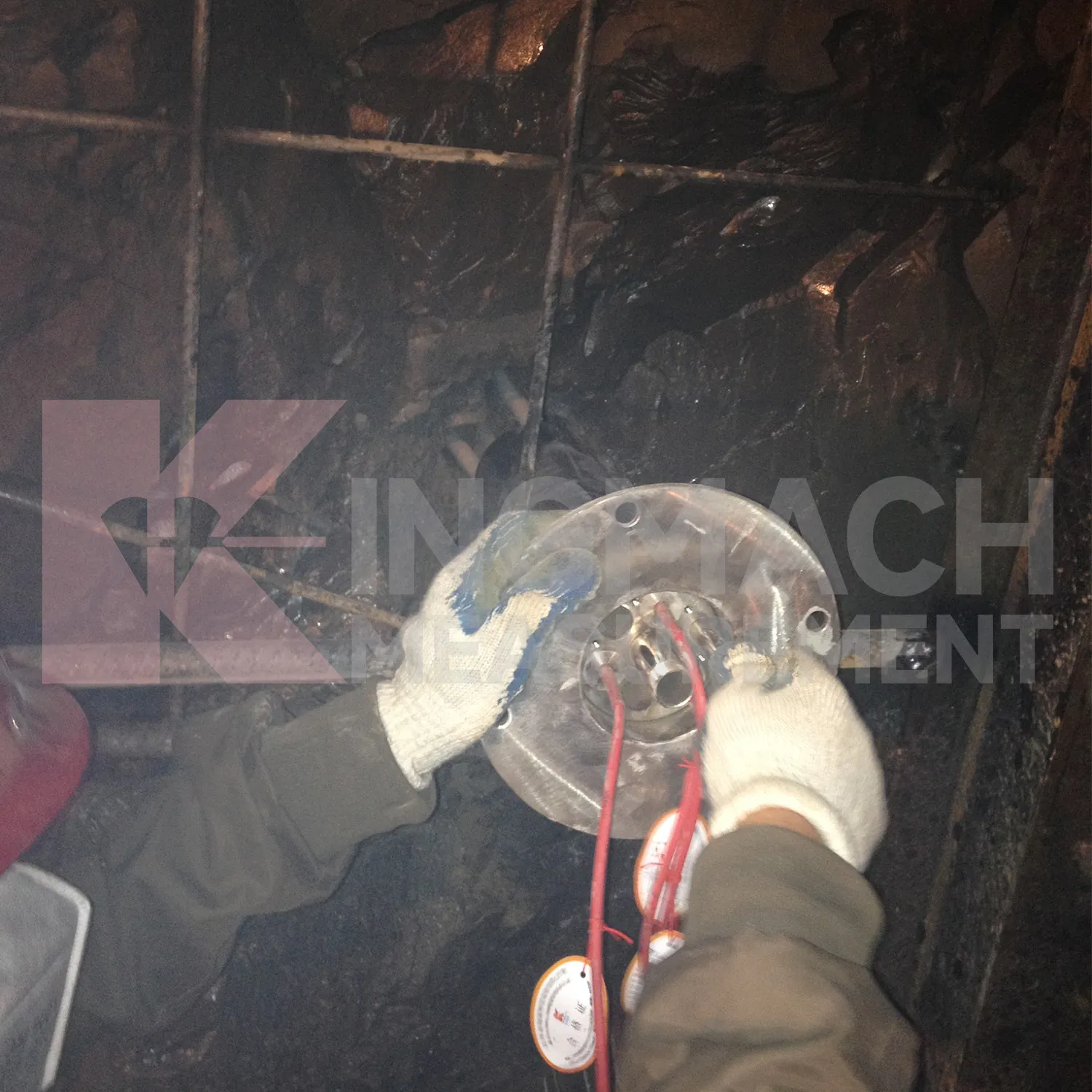

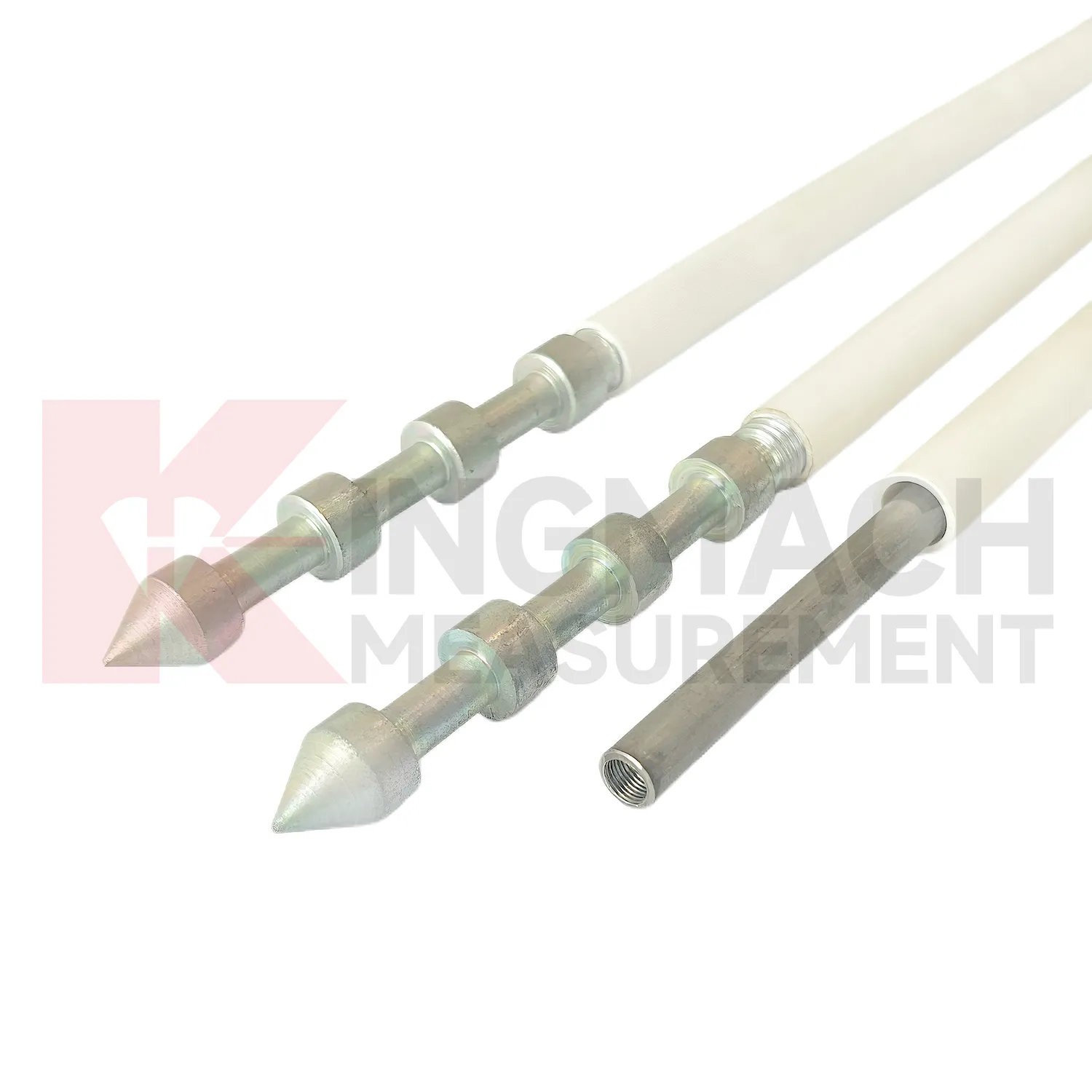

De slimme multipoint-verplaatsingsmeter uit de JMDL-31XXAT-serie wordt gebruikt voor het meten van de verplaatsing in verschillende lagen omringend gesteente in tunnels, rotshellingen, funderingsputten, enz., om de verplaatsingsomstandigheden van verschillende gesteentelagen te begrijpen. Het product bestaat uit verplaatsingsmeters, PVC-meetstaafbeschermbuizen, ankerkoppen, meerpuntsinstallatiesets, enz., waarbij de meerpuntsinstallatieset 3-5 punten ondersteunt. Ankerkoppen, geïnstalleerd via boren en grouten, worden op verschillende diepten verankerd aan verschillende rotslagen. De installatiemethode is vergelijkbaar met de constructie van rotsbouten en biedt eenvoud en gemak. Door de verplaatsingsveranderingen van elke meter te meten, worden de verplaatsingsomstandigheden van verschillende gesteentelagen geanalyseerd.

Producteigenschappen:

1. Ontworpen op basis van het inductieve magnetische fluxfrequentiemodulatieprincipe, biedt het product een hogere stabiliteit, betrouwbaarheid en duurzaamheid. Het inductieve frequentiegemoduleerde principe omvat een inductief sensorelement, geïntegreerde schakelingen en resonante condensatoren die een LC-oscillatiecircuit vormen dat een frequentiesignaal afgeeft. Wanneer de meetstaaf zich binnen de spoel verplaatst, verandert deze de magnetische weerstand en spoelinductie, waardoor de uitgangssignaalfrequentie van het oscillatiecircuit verandert. Wanneer de meetstaaf de spiraalvormige spoel binnengaat, neemt de magnetische weerstand af, neemt de inductie toe en daalt de frequentie. Door geschikte staafmaterialen te selecteren en de spiraalvormige spoelstructuur, condensator en schakelingen te optimaliseren, vertonen de frequentieveranderingen van het uitgangssignaal binnen het bewegingsbereik van de staaf een nauwkeurig lineair verband met de verplaatsing. Omdat de staaf en de spoel contactloos werken, is het systeem bestand tegen schade tijdens installatie en gebruik.

2. De verplaatsingsmeter bevat een interne geheugenchip met intelligente opslagmogelijkheden. In de fabrieksinstellingen worden parameters zoals sensormodel, serienummer en kalibratiecoëfficiënten permanent opgeslagen. Het kan maximaal 600 meetgegevens opslaan, inclusief meettijd, temperatuur (voor temperatuurgevoelige modellen), absolute verplaatsing, relatieve verplaatsing en nulpuntwaarden.

3. Volledige digitale detectie zorgt voor vervormingsvrije signaaloverdracht over lange afstanden en een sterk anti-interferentievermogen.

4. Uitstekende isolatie-eigenschappen en waterdichte duurzaamheid.

5.In combinatie met de uitgebreide tester van het bedrijf worden de verplaatsingswaarden direct weergegeven, waardoor intuïtieve, eenvoudige en snelle metingen mogelijk zijn.

6. Integratie met het geautomatiseerde data-acquisitiesysteem van het bedrijf maakt onbeheerde monitoring of bediening op afstand mogelijk.

Toepassingen

De slimme multipoint-verplaatsingsmeter uit de JMDL-31XXAT-serie wordt gebruikt voor het meten van de verplaatsing in verschillende lagen omringend gesteente in tunnels, rotshellingen, funderingsputten, enz., om de verplaatsingsomstandigheden van verschillende gesteentelagen te begrijpen.

Specificaties
