Beschrijving

Inleiding

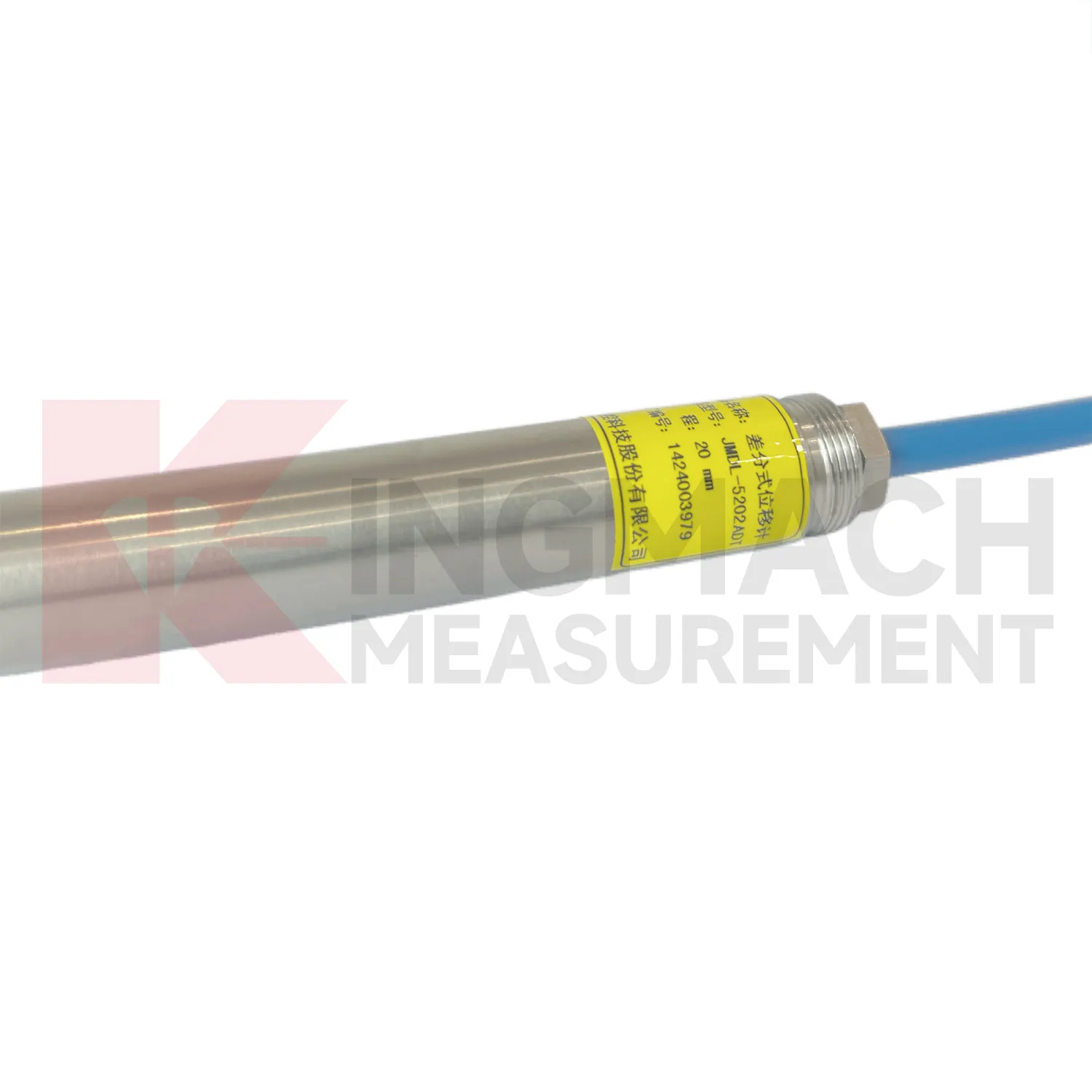

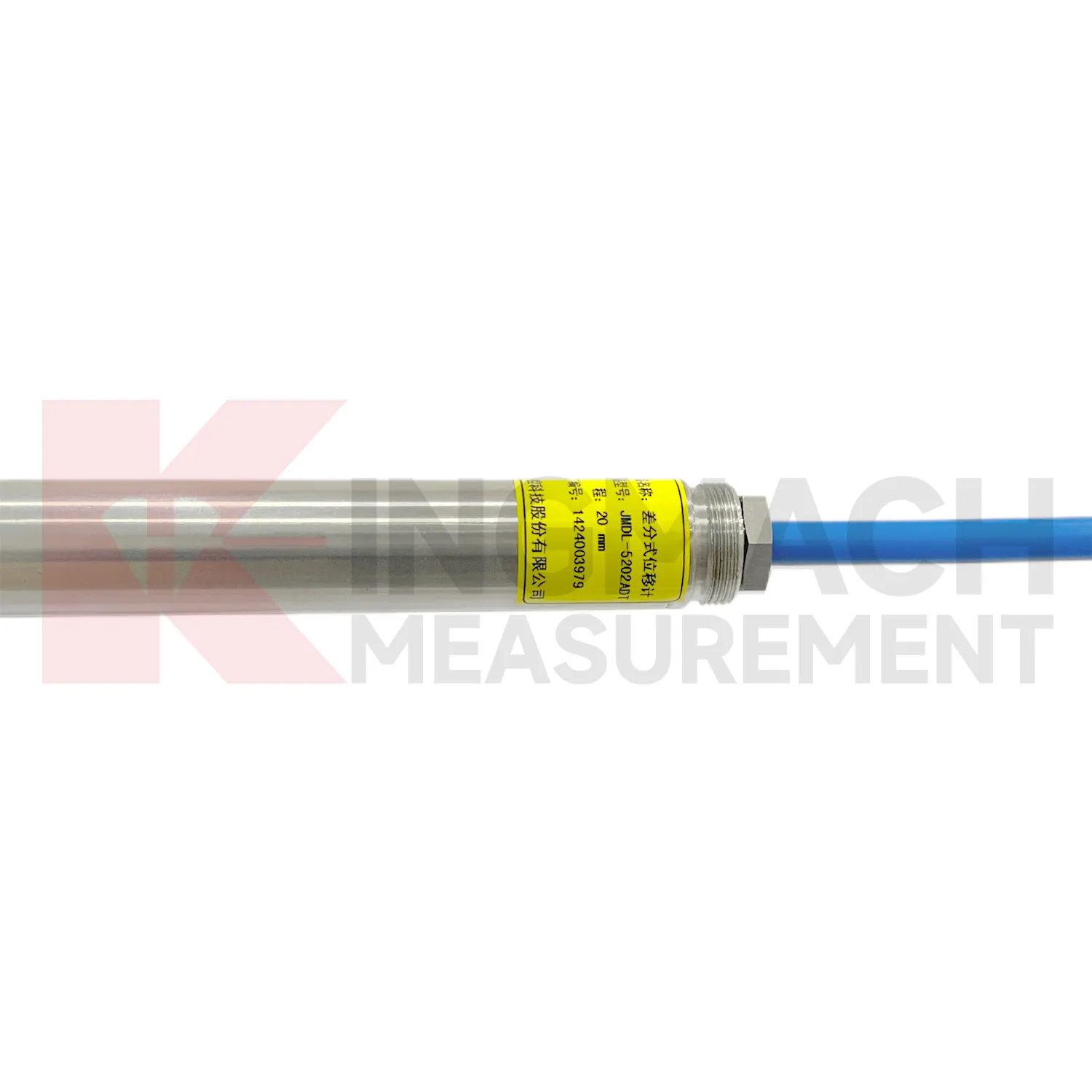

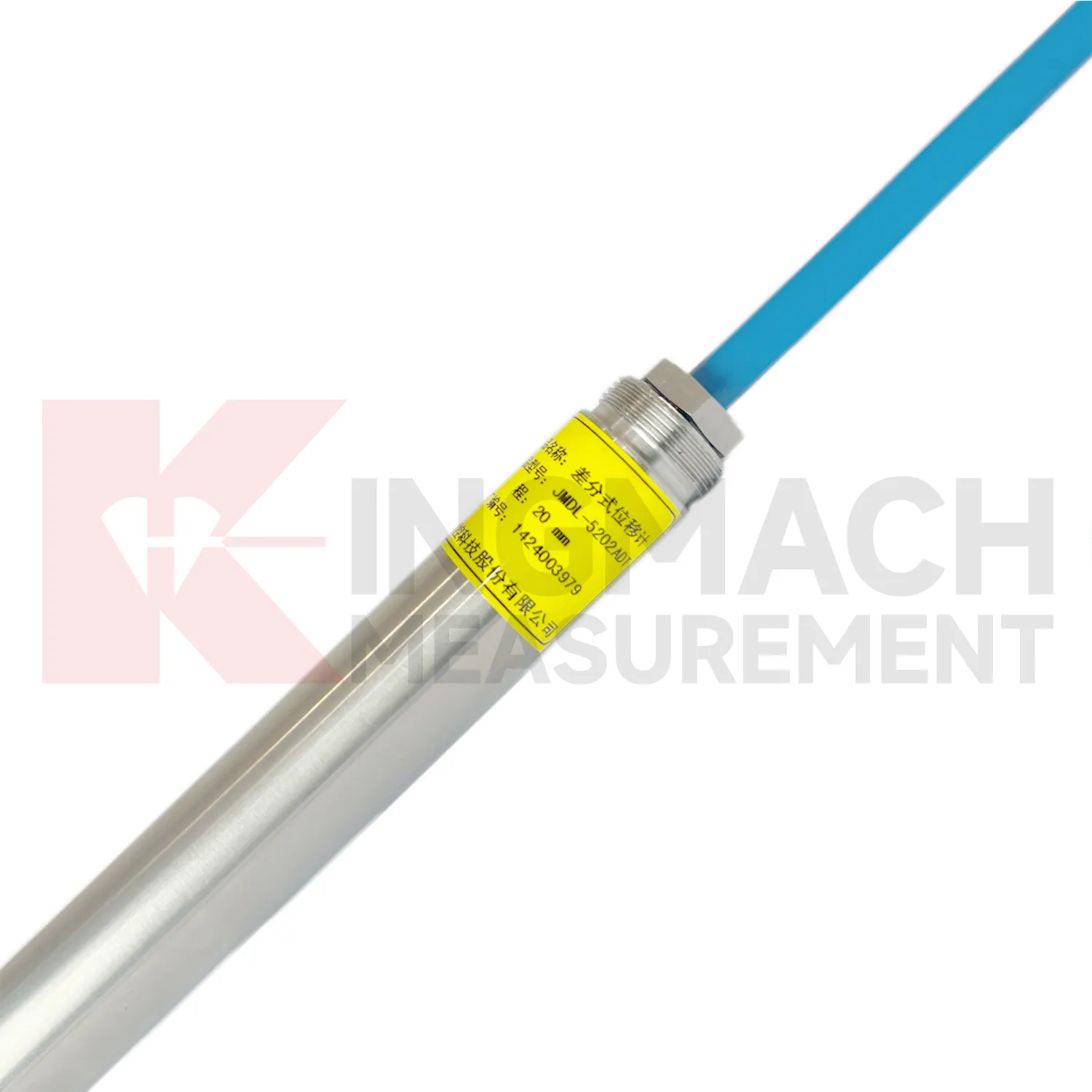

De JMDL-52xxADT differentiële verplaatsingstransducer werkt op basis van twee gekoppelde inductieve spoelen. De meetstaaf drijft gelijktijdig magnetische fluxveranderingen in beide spoelen aan - even groot maar tegengesteld in richting. Door het verschil daartussen te berekenen, annuleert het systeem omgevingsinvloeden (zoals temperatuurschommelingen), waardoor stabiele metingen worden geleverd en de thermische drift aanzienlijk wordt verminderd. De digitale verplaatsingssensoren uit de JMDL-52xxADT-serie worden veel gebruikt voor uiterst nauwkeurige monitoring van relatieve verplaatsingen of dilatatievoegen in gebouwen, spoorwegen, waterkrachtprojecten, dammen en andere kunstwerken.

Producteigenschappen:

1. Inductief frequentiemodulatieontwerp: biedt hoge gevoeligheid, hoge nauwkeurigheid, uitstekende stabiliteit en lage temperatuurgevoeligheid, waardoor het geschikt is voor structurele monitoring op lange termijn.

2. Ingebouwde geheugenchip: de sensor slaat belangrijke parameters zoals model, serienummer en kalibratiecoëfficiënt intern en permanent op.

3. Volledig digitale signaalverwerking: zorgt voor vervormingsvrije transmissie over lange afstanden en sterke anti-interferentiemogelijkheden.

4. Betrouwbare isolatie en waterdichtheid: duurzaam en goed afgedicht voor buiten en zware omgevingen.

5. Ondersteunt onbeheerde bewaking: indien aangesloten op een data-acquisitiesysteem (via busmodule en software), maakt bewaking op afstand en automatische meting mogelijk.

Toepassingen

De JMDL-52XXADT differentiële verplaatsingsmeter maakt gebruik van twee gekoppelde inductieve spoelen. Terwijl de meetstaaf beweegt, verandert deze tegelijkertijd de magnetische flux van beide spoelen in gelijke grootte maar in tegengestelde richtingen. Dit differentiële ontwerp elimineert omgevingsinterferenties, vooral temperatuurschommelingen, wat resulteert in zeer stabiele en nauwkeurige verplaatsingsgegevens.

Het wordt veel gebruikt voor het meten van relatieve structurele verplaatsingen en beweging van dilatatievoegen in gebouwen, spoorwegen, waterkrachtcentrales, dammen en andere kritieke infrastructuur.
