GNSS JMBD-1050

Algemene productinformatie

Zakelijke voorwaarden voor producten

Beschrijving

Invoering:

De GNSS is een automatisch positioneringssysteem voor alle weersomstandigheden en zonder toezicht, ontwikkeld met behulp van een krachtig en uiterst nauwkeurig System-on-Chip (SoC), dat multi-constellatie en multi-frequentie uiterst nauwkeurige positionering ondersteunt. Het is compatibel met signalen van het Chinese BeiDou-navigatiesatellietsysteem (BDS B1/B2), het Amerikaanse GPS (L1/L2), het Russische GLONASS (L1/L2) en het Europese Galileo (E1/E5b). Het systeem bestaat uit een of meer positioneringseenheden die worden ingezet op monitoringpunten van technische projecten en meet horizontale en verticale verplaatsingen. Dit systeem vormt een onbemand geautomatiseerd verplaatsingsmeetsysteem voor alle weersomstandigheden.

Werkingsprincipe:

1.Sensorprincipe:

Gebaseerd op krachtige en uiterst nauwkeurige SoC-chips, ondersteunt de nieuwe generatie GNSS-locators multi-frequentie, uiterst nauwkeurige positionering van het hele systeem. Het is een technologie die signalen ontvangt van kunstmatige aardse satellieten met atoomkloktimingsystemen en puntmetingen uitvoert. De positioner ontvangt de timingcodering van maar liefst vier satellieten, de positie van de locator zelf kan worden verkregen door middel van het oplossen en dynamische monitoring kan worden gerealiseerd.

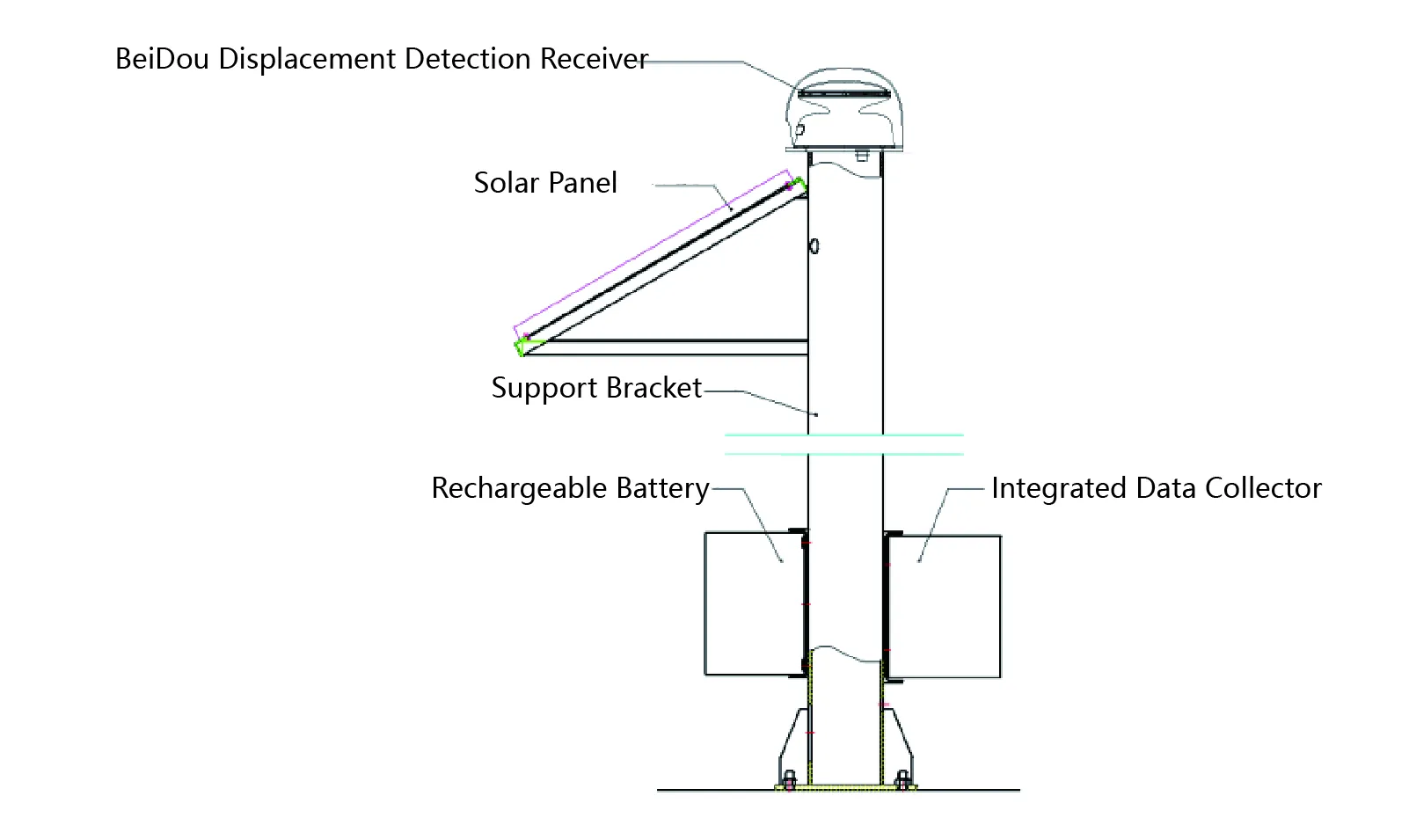

Het GPS Remote Displacement Measurement System bestaat uit een GNSS-locator (volledig systeem), montagebeugel, zonnepanelen, batterijen, enz.

2. Systeemprincipe:

Een systeem dat uit meerdere positioneringsinstrumenten bestaat, meet hun eigen posities en voert tegelijkertijd gecoördineerde differentiële berekeningen uit via onderlinge koppeling, waardoor relatieve verplaatsingsmetingen met hoge precisie mogelijk zijn. In dergelijke technische projecten kan de plaatsbepaler gelijk worden gerangschikt met het referentiepunt, het testpunt, en verkrijgt de zeer nauwkeurige positieveranderingswaarde van het testpunt ten opzichte van het referentiepunt.

Productuiterlijk:

Het JMBD-1050 hostpaneel bevat 3 indicatoren en 1 interface.

1. Power-indicatielampje: verlicht geeft aan dat de stroom is aangesloten;

2.4G-indicatielampje: Verlicht geeft normale 4G-netwerkcommunicatie aan;

3. GNSS-positioneringsindicatielampje: Brandt geeft een succesvolle positionering aan;

4. Voedingsinterface en RS485-communicatie-interface.

Toepassingen

Het wordt uitgebreid toegepast op technische gebieden zoals hellingen, hogesnelheidsspoorwegen, bruggen, gebouwen, mijnen en dammen om nauwkeurige meting van structurele relatieve verplaatsingsveranderingen te bereiken.
