Wat is een vibrerende draadspanningsmeter? Voordelen, toepassingen en beperkingen

Stel je een brugingenieur voor die in een kantoor zit en kijkt naar de structurele gegevensstroom van sensoren die ruim tien jaar geleden diep in betonnen pijlers waren ingebed. De metingen zijn nog steeds nauwkeurig en het signaal is nog steeds stabiel. Dit niveau van betrouwbaarheid op de lange termijn is geen gelukkig toeval. Het is het resultaat van het kiezen van de juiste technologie voor de taak.

Het werkpaard achter dit uithoudingsvermogen is de trillende draadrekstrook. Deze sensor heeft consequent concurrerende technologieën overleefd in veeleisende omgevingen. Dit artikel legt precies uit hoe een rekstrookje met trillende draad werkt, evalueert de belangrijkste voordelen en eerlijke beperkingen ervan, en helpt u het juiste sensortype aan te passen aan uw volgende project.

Wat is een vibrerende draadspanningsmeter?

Om de sensor te begrijpen, moeten we eerst definiëren wat hij meet. In de civiele en geotechnische techniek verwijst 'spanning' naar de kleine hoeveelheid vervorming die een materiaal ervaart wanneer het wordt blootgesteld aan spanning of belasting. Het meten van deze spanning is van cruciaal belang. Het vertelt ingenieurs of een brug te veel buigt, of een dam ongelijkmatig zakt, of dat een tunnelbekleding gevaarlijke druk krijgt.

Een rekstrookje met trildraad (VW) meet deze vervorming met behulp van een briljant eenvoudig werkingsprincipe. In de meterbehuizing zit een gespannen staaldraad. Wanneer een elektrische puls deze draad beroert, resoneert deze op een specifieke frequentie die recht evenredig is met de spanning ervan. Wanneer het structurele materiaal rond de meter vervormt, wordt het lichaam van de meter uitgerekt of samengedrukt, waardoor de spanning van de interne draad verandert en de resonantiefrequentie verandert. Deze frequentieverschuiving wordt vervolgens omgezet in een nauwkeurige rekmeting.

Dit frequentiegebaseerde signaal is zeer robuust. In tegenstelling tot traditionele resistieve (folie) rekstrookjes, die afhankelijk zijn van spanningsveranderingen die over afstand kunnen verzwakken, verplaatst een trillend draadsignaal zich moeiteloos over lange kabeltrajecten. Dit maakt de VW-meter tot de ultieme sensor voor structurele gezondheidsmonitoring voor zware omstandigheden en meerjarige implementaties.

Om tegemoet te komen aan verschillende bouwscenario's, zijn deze sensoren doorgaans verkrijgbaar in drie hoofdconfiguraties: opbouwmontage, inbedding en oppervlaktelassen.

Soorten spanningsmeters voor trillende draden

Het selecteren van het juiste metertype hangt volledig af van uw projectfase en de betrokken materialen.

Oppervlaktemodel: Ingenieurs bouten of epoxy-binden deze meters rechtstreeks op betonnen, stalen of houten oppervlakken nadat de constructie is voltooid. Ze zijn de beste keuze voor monitoring- of retrofitprojecten na de bouw. Een goed voorbeeld is de JMZX-212HAT/HB Slimme vibrerende draadspanningsmeter , dat hoge precisie biedt voor bestaande infrastructuur.

Inbeddingsmodel: Werknemers gieten deze meters rechtstreeks in vers beton. De sensor wordt permanent onderdeel van de constructie. Ze zijn ideaal voor het monitoren van dammen, paalfunderingen en massale stortingen van beton.

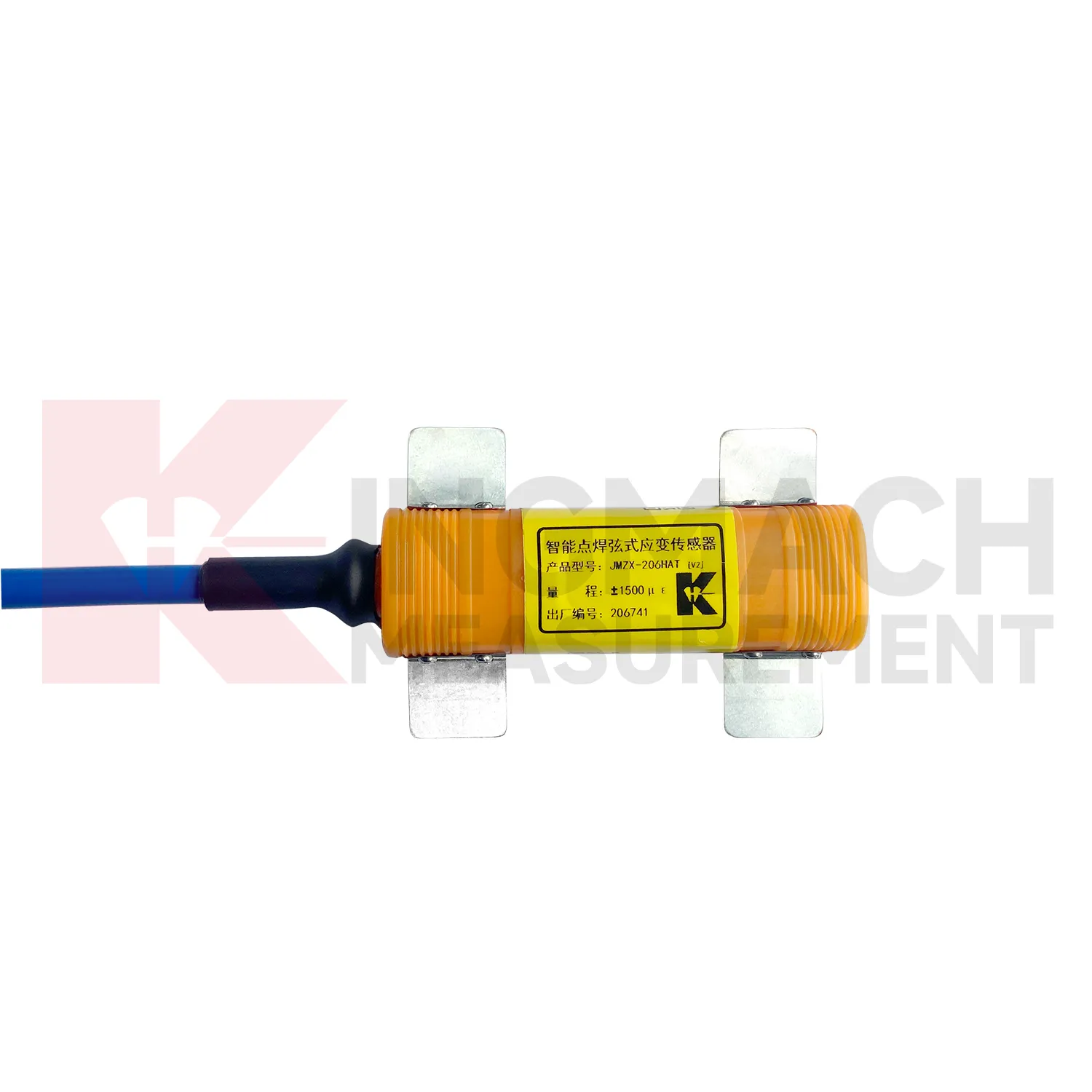

Oppervlaktegelast model: Technici lassen deze rechtstreeks aan stalen onderdelen zoals brugliggers, stalen palen en windtorenflenzen. Een lasverbinding is veel beter bestand tegen trillingen en cyclische belasting dan lijmverbindingen.

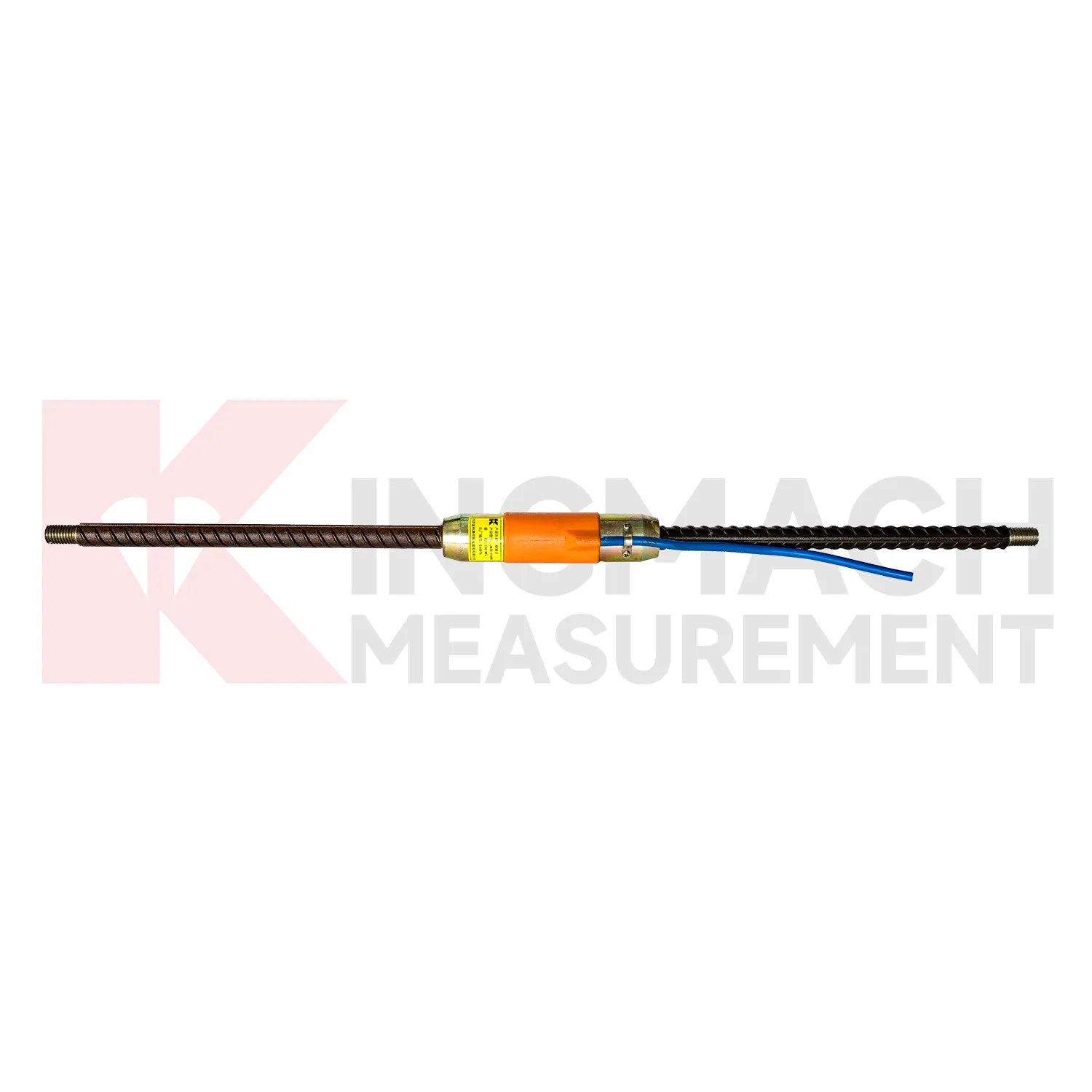

Wapening rekmeters: Bouwploegen plaatsen deze holle buisvormige sensoren in lijn met wapeningsstaven. Ze meten rechtstreeks de axiale kracht in de wapening, wat van cruciaal belang is voor het begrijpen van de gezondheid van palen, keermuren en tunnelbekledingen.

Snelle selectiegids

Projectfase / Materiaal	Aanbevolen metertype	Gemeenschappelijke toepassing
Bestaand beton of hout	Opbouwmontage	Retrofits, monitoring van historische gebouwen
Verse betonstortingen	Inbedding	Dammen, funderingen, keermuren
Bestaande staalconstructies	Oppervlak gelast	Bruggen, windturbinetorens, stalen palen
Gewapende betonconstructies	Wapening rekmeter	Dragende palen, tunnelbekleding

Belangrijkste voordelen van VW-meters

Ingenieurs kiezen trillende draadsensoren als hun belangrijkste hulpmiddel voor het bewaken van de structurele integriteit gedurende langere perioden, omdat deze technologie permanente monitoringmogelijkheden biedt. De belangrijkste voordelen zijn onder meer:

Uitzonderlijke stabiliteit op lange termijn: De frequentie-uitvoer van een VW-meter blijft volledig stabiel omdat de prestaties niet worden beïnvloed door veranderingen in de kabelweerstand, infiltratie van vocht in de connector en schommelingen in de voedingsspanning. Deze problemen worden in de loop van de tijd vaak geplaagd door weerstandsmeters, maar VW-sensoren blijven tientallen jaren stabiel.

Sterke EMI/RFI-immuniteit: De bouwplaatsen creëren een elektrisch luidruchtige omgeving. Dieselgeneratoren en lasapparatuur veroorzaken, samen met hoogspanningsleidingen, interferentie. De signalen in het frequentiedomein kunnen gemakkelijk door deze omgevingen gaan, waardoor er geen dure en zware kabelafschermingssystemen nodig zijn.

Lange kabeltrajecten: VW-sensoren behouden hun signaalkwaliteit wanneer ze werken met een kabel van 1.000 meter, die verder reikt dan deze afstand. Hierdoor kunnen ingenieurs alle gegevens terugsturen naar één enkele, gecentraliseerde datalogger op grote dam- of tunnellocaties.

Breed bedrijfstemperatuurbereik: De sensoren behouden hun operationele functies over extreme temperatuurbereiken, van alpiene gebieden onder nul tot tropische infrastructuurbouwlocaties, waardoor ze kunnen worden gebruikt als standaard monitoringsysteem voor geotechnische toepassingen over de hele wereld.

Ingebouwde thermistoren: De meeste moderne VW-meters bevatten een interne thermistor, die functioneert als een ingebouwde thermistor. Het systeem gebruikt één enkele kabel om temperatuurgegevens te leveren, waardoor automatische temperatuuraanpassingen mogelijk zijn die de kwaliteit van de verzamelde gegevens verbeteren.

Digitale en slimme varianten: De slimme modellen van vandaag gebruiken de achtervoegsels HAT en HB om hun vermogen aan te tonen om traditionele systemen te verbinden met moderne Industrial 4.0-activiteiten. De apparaten bieden RS-485-uitvoerfunctionaliteit samen met ingebouwde gegevensopslagmogelijkheden en een naadloze verbinding met huidige IoT-dataloggingapparatuur en SCADA-systemen.

Projecttoepassingen van rekstrookjes voor trillende draden

Trillende draadrekstrookjes fungeren als het zenuwstelsel voor moderne infrastructuur. Ze leveren cruciale gegevens over een breed scala aan civieltechnische projecten.

Brug en viaduct: Ingenieurs gebruiken oppervlaktegemonteerde en gelaste meters om de buiging van liggers, lagerbelastingen en thermische uitzetting te monitoren in projecten die speciale aandacht vereisen voor zowel constructies met grote overspanningen als systemen met veel verkeer.

Dammen en hydraulische constructies: De speciale inbeddingsmeters, die ingenieurs in massieve betonconstructies plaatsen, volgen de drie fundamentele processen van kruip, zetting en waterspanningsinteracties vanaf het begin tot het einde van de operationele levensduur van de constructie, die tientallen jaren duurt.

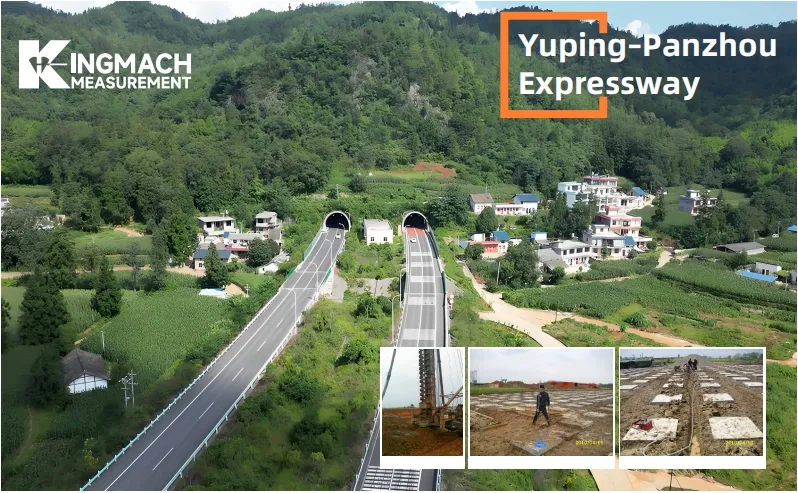

Tunnels en ondergrondse werken: De meters die ingenieurs op tunnelbekledingen en rotsbouten installeren, dienen om de convergentie te monitoren, die optreedt als gevolg van overbelastingsdruk. Het systeem waarschuwt technische teams vooraf over structurele verschuivingen die plaatsvinden voordat ze zichtbare scheuren kunnen waarnemen.

Hoge gebouwen en funderingen: Rebar rekmeters en inbeddingsmeters in diepe funderingen verifiëren de aannames over belastingoverdracht die tijdens het ontwerp zijn gemaakt. Ze dichten de kloof tussen geotechnische voorspellingen en de bouwrealiteit.

Windturbinetorens: De aan het oppervlak gelaste meters, die aan de torenflenzen zijn bevestigd, bewaken vermoeidheidskritieke verbindingen van windturbinetorens tijdens windbelasting. Het belang van deze ontwikkeling is toegenomen omdat onshore en offshore windparken zich over de hele wereld uitbreiden.

Keerwanden en hellingen: Gedistribueerde meterarrays monitoren de beweging van de aardmassa terwijl ze het proces van progressief falen volgen via hun meetmogelijkheden. De verzamelde informatie behoort tot de categorie van essentiële gegevens, die spoor- en snelwegdijkprojecten beschermt tegen mogelijke gevaren.

Beperkingen en eerlijke afwegingen

Geen enkele sensor is perfect voor elke toepassing. Als u de beperkingen van VW-rekstrookjes begrijpt, weet u zeker dat u het juiste gereedschap voor de klus kiest.

Niet geschikt voor dynamische metingen: De VW-meters meten quasi-statische spanning omdat ze alleen langzaam veranderende bewegingen detecteren. Voor het monitoren van hoogfrequente trillingen die groter zijn dan 1 tot 2 Hz, moet u versnellingsmeters of resistieve foliemeters gebruiken.

Hogere eenheidskosten: Het precieze productieproces, samen met de interne elektronische componenten van een VW-meter, resulteert in hogere kosten vergeleken met eenvoudige foliemeters. De kosten worden gerechtvaardigd bij gebruik voor permanente installaties, maar blijven onnodig voor tijdelijke laboratoriumexperimenten.

Vereist compatibele uitleesapparatuur: VW-signalen hebben specifieke uitleeseenheden of dataloggers nodig die aan hun frequentievereisten kunnen voldoen. De inkoopteams moeten aan het begin van hun planningsproces de budgetbeperkingen en de compatibiliteitsbehoeften verifiëren.

Inbeddingsmeters kunnen niet worden opgehaald: Het inbeddingsprofiel wordt permanent na installatie in beton. Het systeem heeft permanente installatiefouten omdat deze niet kunnen worden verholpen. Het systeem vereist fabriekskalibratie samen met deskundige installatie, omdat deze twee elementen goede systeemprestaties garanderen.

Extreme kalibratieafwijking op lange termijn: Hoewel VW-sensoren uitzonderlijk stabiel zijn, kunnen ze gedurende extreme perioden van meerdere decennia een kleine kalibratieafwijking ervaren. Ingenieurs moeten gepubliceerde driftspecificaties bekijken voor projecten die meer dan 20 tot 30 jaar duren zonder geplande herkalibratietoegang.

VW versus andere sensortechnologieën

Hoe verhoudt de trillende draadspanningsmeter zich tot alternatieve structurele gezondheidsmonitoringssensoren?

VW versus resistieve (folie) meters: VW-meters winnen gemakkelijk op nauwkeurigheid bij lange kabels en langere tijdsbestekken. Foliemeters winnen door lagere initiële kosten en dynamische respons met hoge frequentie.

VW versus glasvezelmeters (FBG).: FBG-sensoren blinken uit in gedistribueerde detectie langs een enkele continue vezel en bieden transmissie over ultralange afstanden. VW-sensoren winnen qua totale kosten, volwassenheid van het ecosysteem en het gemak van het vervangen van uitleeshardware.

VW versus MEMS-sensoren: MEMS (Micro-Elektro-Mechanische Systemen) blinken uit in hoogfrequente, dynamische toepassingen. VW-technologie blijft de superieure keuze voor statische en quasi-statische permanente monitoring.

Technologievergelijkingstabel

Sensortype	Beste gebruiksscenario	Stabiliteit op lange termijn	Typische infrastructuurfit
Trillende draad	Langzame, statische spanningsmonitoring	Uitstekend (decennia)	Dammen, tunnels, funderingen, zware civiele werkzaamheden
Resistief (folie)	Hoogfrequent dynamisch testen	Slecht tot matig	Laboratoriumonderzoek, kortetermijndiagnostiek
Glasvezel (FBG)	Gedistribueerde arrays met hoge dichtheid	Uitstekend	Pijpleidingen, enorme doorlopende overspanningen
MEMS	Dynamische trillings- en kanteltracking	Goed	Seismische monitoring, actieve brugdynamiek

Beste praktijken voor installatie

Om het maximale uit uw civieltechnische sensor te halen, is een zorgvuldige installatie vereist.

Opbouwmontage: Een goede voorbereiding van het oppervlak is verplicht. Schuur het oppervlak vlak en ontvet het grondig. Zorg ervoor dat de meter correct is gericht ten opzichte van de hoofdspanningsas en installeer fysieke afdekkingen om de sensor te beschermen tegen bouwverkeer.

Inbedding: Plaats de meter veilig in de wapeningskooi en handhaaf strikte eisen aan de betondekking. Leid de signaalkabels zorgvuldig om knikken of scheuren tijdens het storten van beton te voorkomen. Voer altijd een nulmeting uit voordat het beton hard wordt.

Oppervlak gelast: Houd u strikt aan de laskwaliteitseisen. Laat het metaal na het lassen spanningsverlichting ondergaan en voltooi de afkoelfase voordat u de eerste basislijnwaarde vastlegt.

Universele tips: Noteer altijd de basislijnmetingen onmiddellijk na installatie. Gebruik de ingebouwde thermistor voor temperatuurcompensatiepraktijken. Stel ten slotte een duidelijk kabellabelprotocol op voor arrays met meerdere sensoren om verwarring bij de dataloggerterminal te voorkomen.

Hoe u uw meter kunt specificeren en verkrijgen

Wanneer u klaar bent om een ​​rekstrookje met trillende draad aan te schaffen, concentreer u dan op de details. Maak een strikte specificatiechecklist met het vereiste meetbereik (gemeten in microbelasting, of $\mu\varepsilon$), meterlengte, bedrijfstemperatuurvenster, gewenst uitgangstype (analoog vs. RS-485 digitaal), kabellengte en IP-classificatie.

Stel de juiste vragen als u met leveranciers spreekt. Vraag monsterkalibratiecertificaten aan. Vraag naar de cross-ta3245lk-immuniteit als u grote arrays met meerdere sensoren installeert. Controleer of hun sensoren standaard compatibel zijn met het dataloggermerk van uw voorkeur en bevestig de levertijden voor grote commerciële hoeveelheden.

Voor projecten die zeer nauwkeurige oppervlaktemonitoring vereisen, biedt de JMZX-212-serie een uitstekende balans tussen duurzaamheid en digitale integratie, waarbij wordt voldaan aan strenge internationale infrastructuurnormen.

Conclusie

Het trillende draadrekstrookje verdient zijn plaats in structurele monitoring op de lange termijn, niet door opvallende nieuwigheid, maar door bewezen betrouwbaarheid. Het meet veranderingen via robuuste frequentiesignalen en biedt uitzonderlijke stabiliteit, sterke immuniteit tegen interferentie en naadloze gegevensoverdracht over enorme bouwlocaties. Hoewel ze niet bedoeld zijn voor dynamische impacttests op hoge snelheid, zijn hun quasi-statische prestaties ongeëvenaard. Het is een kwaliteit die er het meest toe doet als van deze sensoren wordt verwacht dat ze de bouwploegen die ze hebben geïnstalleerd veilig zullen overleven.

Klaar om uw volgende project uit te rusten? Wij nodigen u uit om uw projectspecificaties voor te leggen aan ons engineeringteam voor gepersonaliseerde ondersteuning bij de sensorselectie. Neem vandaag nog contact met ons op voor een offerte of om uitgebreide productdatasheets te downloaden.

Veelgestelde vragen

1. Hoe nauwkeurig is een trildraad-rekstrookje?

Wanneer correct geïnstalleerd en temperatuurgecompenseerd met behulp van de ingebouwde thermistor, biedt een hoogwaardige VW-spanningsmeter doorgaans een nauwkeurigheid van $\pm0.1\%$ tot $\pm0.5\%$ van zijn volledige schaal, waardoor hij zeer betrouwbaar is voor structurele gezondheidsmonitoring.

2. Kunnen VW-meters werken onder water?

Ja. Inbouw- en opbouw-VW-meters worden routinematig afgedicht met hoge IP-waarden (vaak IP68). Hierdoor kunnen ze permanent functioneren terwijl ze in water zijn ondergedompeld, wat essentieel is voor dammen en diepe funderingsprojecten.

3. Wat is de typische levensduur van een ingebed rekstrookje?

Omdat de interne staaldraad hermetisch is afgesloten en beschermd tegen externe oxidatie, kan een ingebedde VW-rekstrookje gemakkelijk 25 tot 50 jaar nauwkeurig functioneren, vaak gedurende de gehele ontwerplevensduur van de gaststructuur.

4. Heb ik speciale apparatuur nodig om de gegevens uit te lezen?

Ja. Omdat VW-meters een frequentiesignaal uitvoeren in plaats van een eenvoudige spanning, moet u een speciale uitleeseenheid voor trillende draden gebruiken of een datalogger die speciaal is geconfigureerd met een interfacemodule voor trillende draden.

5. Kan een kapotte kabel op een ingebouwde meter worden gerepareerd?

Als een kabel buiten de betonconstructie wordt doorgesneden, kan deze worden gesplitst met behulp van geschikte waterdichte aansluitdozen. Als de kabel echter diep in de betonstorting nabij het sensorlichaam wordt gebroken, gaat de meter permanent verloren. Dit benadrukt de noodzaak van een zorgvuldige kabelgeleiding tijdens de bouw.
