Hoe werken vibrerende draadspanningsmeters? Principes en toepassingen

Wat de technische veiligheidsmonitoring betreft, moet worden opgemerkt dat alle veranderingen mogelijk niet zichtbaar zijn aan de oppervlakte. Voordat scheuren, verplaatsingen of andere schade zichtbaar worden, kunnen er al tekenen zijn dat een brugligger abnormale spanningen ondergaat, een deel van de dam abnormaal reageert of een tunnelbekleding onderhevig is aan belastingsvariaties. Voor projectbelanghebbenden, waaronder projecteigenaren, constructeurs, consultants en integratiespecialisten, is het belangrijk om deze veranderingen vroegtijdig te detecteren.

Dat is precies de reden waarom het monitoren van spanningen zo belangrijk is in de civiele techniek. De hoeveelheid spanning in een materiaal, die overeenkomt met rek en compressie, onthult de prestaties ervan bij blootstelling aan belastingen. In veel gevallen hebben rekstrookjes met trillende draad bewezen een van de meest betrouwbare instrumenten in het veld te zijn.

Van bruggen en dammen tot hellingen, gebouwen, tunnels, windmolens, ondergrondse werken en transportinfrastructuur: trildraadtechnologie wordt veel gebruikt waar het monitoren van stabiliteit en duurzaamheid van belang is. Neem contact met ons op voor meer informatie over hoe vibrerende draadrekstrookjes werken, waarom ze worden gewaardeerd in engineeringprojecten en waar ze vaak worden toegepast. We introduceren ook een opbouwoplossing voor structurele monitoringprojecten.

Waarom het monitoren van vibrerende draadspanningen op grote schaal wordt gebruikt in de civiele techniek

Bij grote infrastructuurprojecten zijn de monitoringomstandigheden vaak veeleisend. Sensoren kunnen worden blootgesteld aan buitenweer, temperatuurveranderingen, vocht, stof, trillingen en lange serviceperioden. In deze omgevingen zijn ingenieurs niet simpelweg op zoek naar een sensor die in een laboratorium werkt. Ze hebben een detectiemethode nodig die in de loop van de tijd stabiele gegevens kan opleveren onder reële veldomstandigheden.

Dit is een van de belangrijkste redenen waarom trildraadtechnologie zo veel wordt gebruikt bij het monitoren van de technische veiligheid.

De meettechniek van trildraadsensoren vertoont een betere stabiliteit, meetnauwkeurigheid en meetconsistentie op lange termijn dan andere meettechnieken. Het systeem werkt het beste voor langere monitoringperioden, waarbij een stabiele output gedurende meerdere maanden of meerdere jaren nodig is in plaats van korte testintervallen.

De betrouwbaarheid van dit systeem, dat essentiële monitoringfuncties biedt voor bruggen, dammen, keersystemen, tunnels, windtorens en ondergrondse werken. De projecten vereisen monitoringgegevens, waardoor veiligheidsbeoordeling, trendanalyse en onderhoudsplanning gedurende de gehele levensduur van de constructie mogelijk zijn.

Wat is een vibrerende draadspanningsmeter?

Een trillende draadspanningsmeter functioneert als een rekmeetsensor die veranderingen in de draadspanning detecteert om de rekniveaus te bepalen.

De sensor bevat een draad die zich uitstrekt tussen twee onveranderlijke punten. Het sensorlichaam geeft eventuele vervormingen door aan de bewaakte structuur. Door dit proces verandert de draadspanning. De trillingsfrequentie van de draad verandert afhankelijk van de draadspanning, wat resulteert in structuurspanning, waardoor een gesynchroniseerde frequentieverschuiving ontstaat.

Deze frequentie kan vervolgens worden gemeten door een leeseenheid of datalogger en worden omgezet in technische gegevens voor analyse.

Simpel gezegd: een trillende draadrekstrookje verandert structurele beweging in een frequentiesignaal dat kan worden gebruikt om stressgerelateerd gedrag te monitoren. Het systeem wordt essentieel voor technische projecten die langdurige, nauwkeurige en betrouwbare rekmetingen vereisen.

Hoe werken vibrerende draadspanningsmeters?

Het werkingsprincipe van het systeem vereist een stapsgewijze demonstratie voor volledig begrip.

1. Er treedt structurele vervorming op

Een brugelement, stalen steun, betonoppervlak, tunnelbekleding of torensectie ervaart belasting, temperatuurveranderingen, grondbewegingen, trillingen of andere structurele impacts. Het materiaal vertoont meetbare spanning omdat zelfs kleine vervormingen blijvende veranderingen veroorzaken.

2. De sensor reageert op die beweging

Wanneer het trildraad-rekstrookje op de constructie wordt geïnstalleerd, volgt het de vervorming van het bewaakte oppervlak. Als de structuur uitrekt, rekt de sensor uit. Als deze wordt samengedrukt, reageert de sensor overeenkomstig.

3. Veranderingen in draadspanning

In de meter staat de interne draad onder spanning. Naarmate de structuur vervormt, verandert de mechanische toestand van de draad. Hierdoor verandert het spanningsniveau in de draad.

4. Veranderingen in trillingsfrequentie

De draad wordt opgewonden om te trillen en de natuurlijke frequentie wordt gemeten. Omdat de frequentie verband houdt met de draadspanning, resulteert elke door spanning veroorzaakte verandering in spanning in een verandering in de frequentie.

5. Frequentie wordt omgezet in monitoringgegevens

De gemeten frequentie wordt verzameld door een instrument of monitoringsysteem. De gegevens kunnen vervolgens worden verwerkt tot spanningswaarden en door ingenieurs worden gebruikt om trends te observeren, de structurele respons te evalueren en ongebruikelijke veranderingen te identificeren.

Een belangrijk voordeel van deze methode is dat op frequentie gebaseerde metingen zeer geschikt zijn voor veldmonitoring, vooral als er sprake is van lange kabeltrajecten of complexe terreinomgevingen. Voor grote infrastructuurprojecten kan dit praktische voordeel zeer waardevol zijn.

Waarom op het oppervlak gemonteerde vibrerende draadspanningsmeters nuttig zijn

Niet alle projecten maken embedded instrumentatie mogelijk. In veel toepassingen in de echte wereld moeten ingenieurs bestaande constructies, gerehabiliteerde activa of toegankelijke structurele oppervlakken monitoren nadat de bouw al is begonnen of voltooid. In deze situaties kan een op het oppervlak gemonteerde trildraad-rekstrookje een effectieve oplossing zijn.

Een oppervlaktemodel is vooral handig als het doel is om de spanning rechtstreeks op de buitenkant van structurele elementen te monitoren, zoals stalen elementen, betonnen oppervlakken, steunframes, torensecties en andere blootgestelde delen. Het biedt flexibiliteit bij de inzet en kan geschikt zijn voor zowel nieuw gebouwde als reeds operationele structuren.

Dit maakt opbouw-trildraad-rekstrookjes bijzonder relevant:

• beoordeling van de structurele toestand
• evaluatie achteraf aanpassen en versterken
• onderhoudsgerelateerde monitoring
• observatie na de bouw
• langetermijnveiligheidsmonitoring van toegankelijke componenten

Voor technische kopers betekent dit een praktische sensoroptie die geschikt is voor een breed scala aan projectomstandigheden zonder dat ingebouwde installatie nodig is.

Wat ingenieurs kunnen leren van gegevens over de spanning van trillende draden

Een rekstrookje doet meer dan alleen getallen genereren. De echte waarde ervan ligt in wat deze cijfers onthullen over de structuur.

Met het monitoren van de trillingsdraadspanning kunnen ingenieurs dit beter begrijpen:

• hoe structurele leden reageren op belasting
• of het daadwerkelijke gedrag overeenkomt met de ontwerpverwachtingen
• hoe spanning verandert tijdens bouwfasen
• of versterkings- of reparatiemaatregelen presteren zoals bedoeld
• hoe temperatuur, cyclische belasting of zetting de structuur in de loop van de tijd beïnvloeden
• of abnormale trends kunnen duiden op het ontwikkelen van risico's

In veel projecten is de grootste waarde van spanningsmonitoring niet één enkele meting, maar het patroon in de loop van de tijd. Trendanalyse helpt bij het vaststellen of een constructie zich normaal gedraagt ​​of dat verdere inspectie en technische actie nodig kunnen zijn.

Om deze reden worden rekstrookjes met trillende draad vaak geïntegreerd in structurele gezondheidsmonitoringsystemen voor de lange termijn, waarbij betrouwbaarheid en continuïteit essentieel zijn.

Typische toepassingen bij technische veiligheidsbewaking

Bruggen

Ingenieurs gebruiken trillende draadrekstrookjes in brugprojecten om de structurele componenten, waaronder liggers, stalen onderdelen en dekgerelateerde elementen, te monitoren, evenals de gebieden die kwetsbaar zijn voor schade door vermoeiing. Met de apparaten kunnen ingenieurs beoordelen hoe de constructie reageert op belastingen die optreden tijdens voertuigbewegingen en op milieueffecten.

Dammen

Spanningsgegevens bieden cruciale informatie voor het monitoren van de veiligheid van dammen, omdat ze ingenieurs in staat stellen te bestuderen hoe constructies reageren op waterdruk- en temperatuurvariaties en langdurige operationele omstandigheden. Dit proces speelt een cruciale rol bij zowel prestatie-evaluatie als veiligheidscontroleprocedures.

Hellingen en keerconstructies

Ingenieurs gebruiken apparatuur voor het monitoren van spanningen om te bestuderen hoe hellingsstabilisatiesystemen en keerconstructies reageren op bodemdruk, steunbelastingen en bewegingskrachten.

Gebouwen en hoogbouwconstructies

Constructeurs gebruiken trillende draadrekstrookjes in gebouwen en torens en versterkte structurele systemen om de spanningsverdeling en belastingoverdracht te meten, en versterkingstechnieken te evalueren.

Tunnels en ondergrondse techniek

Met de sensoren die in tunnels en ondergrondse bouwplaatsen zijn geïnstalleerd, kunnen ingenieurs meten hoe het tunnelbekledingssysteem, de draagconstructies en de bouwactiviteiten presteren tijdens verschillende bouwfasen. Het systeem blijkt bijzonder nuttig wanneer er continue stressmonitoring moet plaatsvinden.

Windtorens

Windtorenconstructies zijn onderhevig aan herhaalde dynamische belasting. Door spanningsmonitoring te volgen, kunnen ingenieurs operationeel stressgedrag, vermoeidheidsreacties en structurele prestaties in de loop van de tijd begrijpen.

Wegbeddingen en transportinfrastructuur

In transportgerelateerde engineering kunnen rekstrookjes worden toegepast om elementen en infrastructuurcomponenten te ondersteunen om herhaalde belastingseffecten en structurele reacties op de lange termijn te beoordelen.

Kingmach Project-Shanghai-Suzhou-Nantong Yangtze River Bridge

Waar u op moet letten voordat u een spanningsmeter voor vibrerende draad selecteert

Het kiezen van een rekstrookje moet altijd gebaseerd zijn op het feitelijke monitoringdoel en de toestand van de locatie. Voordat ze tot aanschaf overgaan, moeten projectteams een aantal belangrijke vragen overwegen:

• Op welk materiaal wordt de meter gemonteerd?
• Is de structuur nieuw, bestaand of wordt deze versterkt?
• Is de monitoring kortdurend, periodiek of continu?
• Zal de sensor buiten of in een vochtige omgeving werken?
• Vereist het project automatische data-acquisitie?
• Hoe belangrijk zijn kabelgeleiding en transmissieafstand?
• Welk beschermingsniveau is nodig tegen weersinvloeden, trillingen of verstoringen op de locatie?

Een sensor kan op papier technisch geschikt lijken, maar als deze niet past bij de installatiemethode, de omgevingsconditie of het monitoringsysteem, kan dit gevolgen hebben voor de projectprestaties. Dit is de reden waarom veel kopers er de voorkeur aan geven om samen te werken met leveranciers die applicatiegebaseerde ondersteuning kunnen bieden, en niet alleen productvermeldingen.

Een praktische oplossing voor het monitoren van structurele oppervlaktespanning

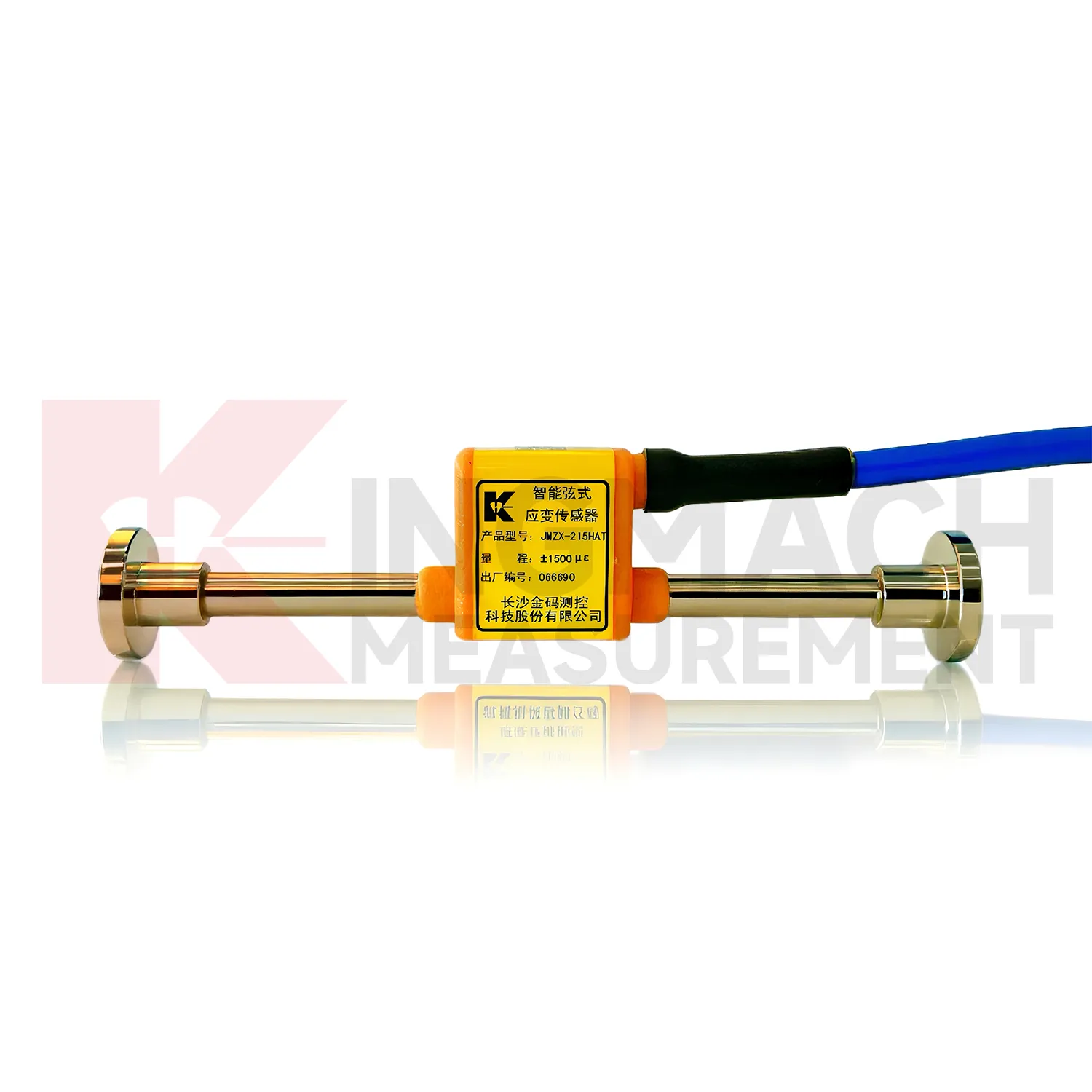

Voor projecten die betrouwbare spanningsmonitoring op structurele oppervlakken vereisen, is onze Smart Vibrating Wire Strain Gauge, Surface Model een praktische optie.

Dit product is ontworpen voor technische veiligheidsbewakingstoepassingen en is geschikt voor gebruik in het veld waar gegevensstabiliteit op de lange termijn en installatie aan de oppervlakte belangrijk zijn. Het kan worden toegepast in een breed scala aan infrastructuur- en bouwprojecten, waaronder bruggen, dammen, tunnels, hellingen, gebouwen, windmolens, ondergrondse werken en transportconstructies.

De waarde ervan ligt in het combineren van de voordelen van trillingsdraaddetectietechnologie met de bruikbaarheid van een opbouwconfiguratie, waardoor het een sterke keuze is voor toegankelijke structurele elementen en projectgebaseerde monitoringsystemen.

U kunt het product hier verkennen: Slimme vibrerende draadspanningsmeter

Als exportgerichte leverancier die toepassingen voor technische veiligheidsbewaking levert, begrijpen wij dat internationale kopers vaak meer nodig hebben dan alleen een sensor. Ze hebben behoefte aan responsieve communicatie, passende productmatching en ondersteuning bij projectmatige inkoop. Of u nu een aannemer, monitoringintegrator, distributeur of adviesteam bent, wij staan ​​klaar om u te helpen bij het vinden van een geschikte oplossing voor spanningsmonitoring.

Conclusie

Trillende draadrekstrookjes functioneren als essentiële instrumenten voor moderne technische veiligheidsmonitoring, omdat ze kleine structurele bewegingen omzetten in essentiële monitoringinformatie. Het systeem werkt door frequentieveranderingen te detecteren die optreden wanneer de draadspanning fluctueert, en deze methode levert praktische voordelen op voor uitgebreide buitentoepassingen.

Ingenieurs kunnen op het oppervlak gemonteerde trildraad-rekstrookjes gebruiken om het structurele gedrag te monitoren en de belastingrespons en prestatieveranderingen in bruggen, dammen en hellingen, gebouwen en tunnels, windtorens en ondergrondse faciliteiten en wegbeddingsinfrastructuursystemen te volgen.

Ons team helpt u bij het kiezen van een betrouwbare spanningsbewakingssensor voor uw aanstaande project, terwijl wij exportleveringsdiensten leveren. We zullen de beste oplossing voor uw behoeften aanbevelen nadat u ons uw projecttype, structuurmateriaal en monitoringvereisten heeft verstrekt.

Veelgestelde vragen

1. Waarvoor wordt een trildraad-rekstrookje gebruikt?

Een trillende draadspanningsmeter wordt gebruikt om structurele spanning in technische projecten te meten. Het wordt vaak toegepast in bruggen, dammen, tunnels, gebouwen, hellingen, windmolens, ondergrondse werken en andere infrastructuurbewakingssystemen.

2. Hoe werkt een trildraad-rekstrookje?

Het werkt door het meten van veranderingen in de trillingsfrequentie van een intern gespannen draad. Wanneer de bewaakte structuur vervormt, verandert de draadspanning, waardoor de trillingsfrequentie verandert. Deze frequentie wordt vervolgens omgezet in rekgerelateerde gegevens.

3. Waarom zijn rekstrookjes met trildraad geschikt voor langdurige monitoring?

Ze worden veel gebruikt voor monitoring op lange termijn, omdat trildraadtechnologie stabiele prestaties, goede herhaalbaarheid en geschiktheid biedt voor zware civieltechnische omgevingen zoals buiten-, vochtige en temperatuurvariabele locaties.

4. Wat is het voordeel van een opbouw-trildraad-rekstrookje?

Een opbouwmodel is handig voor bestaande constructies, renovatieprojecten en toegankelijke structurele onderdelen waar ingebedde installatie niet mogelijk of niet noodzakelijk is. Het biedt flexibele inzet voor veldmonitoring.

5. Hoe kies ik de juiste rekstrookjes voor trildraad voor mijn project?

U moet rekening houden met het constructiemateriaal, de installatielocatie, de duur van de bewaking, de omgevingscondities, de kabelgeleiding en of de sensor verbinding zal maken met een automatisch bewakingssysteem. Door samen te werken met een ervaren leverancier kunt u ervoor zorgen dat het product aansluit bij uw werkelijke projectbehoeften.
