Wat is een foliespanningsmeter? Principe, typen en hoe het werkt uitgelegd

Bij moderne technische veiligheidsmonitoring is het essentieel om te begrijpen hoe een constructie reageert op belasting, spanning, vervorming en veranderingen in de omgeving. Of het project nu een brug, dam, helling, tunnel, hoogbouw, windmolen, ondergrondse constructie of wegbedding betreft, betrouwbare monitoringgegevens helpen ingenieurs het structurele gedrag te evalueren en weloverwogen onderhouds- of veiligheidsbeslissingen te nemen.

Van de vele detectietechnologieën die worden gebruikt bij structurele monitoring, blijft de folie-rekstrookje een van de meest toegepaste en praktische hulpmiddelen. Hoewel klein van formaat, speelt het een belangrijke rol bij het meten van hoe materialen onder kracht vervormen. Voor projectaannemers, monitoringintegrators, adviesingenieurs en distributeurs is het begrijpen van het principe en de selectie van folie-rekstrookjes belangrijk bij het plannen van een monitoringsysteem.

In dit artikel leggen we uit wat een folie-rekstrookje is, het werkingsprincipe ervan, de belangrijkste soorten folie-rekstrookjes en hoe het wordt gebruikt in echte technische projecten. We benadrukken ook waarom het selecteren van de juiste leverancier van belang is voor toepassingen voor infrastructuur- en bouwmonitoring.

Wat is een foliespanningsmeter?

Een folie-rekstrookje werkt als een sensor die de spanning detecteert die optreedt op het buitenoppervlak van een object. Spanning bestaat als een technische term die de kleine lengteveranderingen beschrijft die optreden wanneer een materiaal spanning, compressie, buig- of torsiekrachten ervaart.

Een folie-rekstrookje werkt door deze mechanische vervorming om te zetten in een meetbaar elektrisch signaal. Hoewel de vormverandering van een constructie extreem klein kan zijn, kan deze belangrijke informatie onthullen over de spanningsverdeling, belastingrespons, vermoeiingstoestand en structurele prestaties in de loop van de tijd.

Dit is de reden waarom technische experts vaak folie-rekstrookjes implementeren om de veiligheid in hun projecten te bewaken. De structurele componenten testen hun prestaties onder daadwerkelijke gebruiksomstandigheden, waardoor ingenieurs hun prestaties in de praktijk kunnen beoordelen aan de hand van de verwachte ontwerpresultaten.

Waarom rekmeting belangrijk is bij technische projecten

Het meten van spanning wordt essentieel omdat de meeste structurele problemen voortkomen uit niet-detecteerbare minieme veranderingen die in structuren optreden. Een constructie vertoont de eerste tekenen van schade door middel van subtiele spanningspatronen, die ingenieurs kunnen meten en analyseren voordat er zichtbare scheuren, verplaatsingen of totale mislukkingen optreden.

In bruggen kunnen folie-rekstrookjes helpen bij het monitoren van liggerspanningen onder verkeersbelasting. In dammen kunnen ze spanningsobservatie in betonnen of stalen componenten ondersteunen. Op hellingen en keerconstructies helpt spanningsmonitoring ingenieurs de belastingoverdracht en de vervormingsgerelateerde respons te begrijpen. In tunnels en ondergrondse projecten kunnen spanningsgegevens aantonen hoe het bekledings- of ondersteuningssysteem presteert tijdens graafwerkzaamheden of langdurig onderhoud.

Om deze redenen worden folie-rekstrookjes vaak gebruikt:

• gezondheidsmonitoring overbruggen
• veiligheidsmonitoring van de dam
• helling en geotechniek
• monitoring van gebouwen en hoogbouw
• tunnel- en ondergrondse werken
• monitoring van windmolens
• spoorweg-, wegbedding- en infrastructuurprojecten

Bij al deze toepassingen helpen nauwkeurige gegevens over de belasting de veiligheidsevaluatie, de onderhoudsplanning en het langetermijnbeheer van activa te verbeteren.

Principe van folie-rekstrookjes: hoe werkt het?

Het fundamentele concept dat ten grondslag ligt aan het folie-rekstrookje kan worden verklaard door middel van een verandering in de weerstand van een elektrische stroom.

In gevallen waarin folie-rekstrookjes aan het oppervlak van een constructie worden bevestigd, vindt de vervorming plaats samen met die van het oppervlak zelf. Als het materiaal uitzet of krimpt, zal er een gelijkwaardige uitzetting of samentrekking van het folierekstrookje optreden. De fysieke variatie in grootte resulteert in een kleine verandering in de weerstand.

De resulterende verandering in weerstand wordt gemeten in de vorm van een elektrisch stroomcircuit dat meestal de Wheatstone-brugopstelling omvat. Het signaal wordt versterkt, verzameld door data-acquisitieapparatuur en omgezet in spanningswaarden voor monitoring en analyse.

In eenvoudige bewoordingen werkt het proces als volgt:

1. De constructie ondervindt belasting of vervorming

2. Het folierekstrookje vervormt met de constructie

3. De elektrische weerstand verandert

4. Het meetsysteem registreert en zet die verandering om in bruikbare data

Omdat de signaalvariatie zeer klein is, zijn een goede installatie en signaalconditionering essentieel. De nauwkeurigheid van rekmetingen hangt niet alleen af ​​van de sensor zelf, maar ook van de verbindingskwaliteit, oppervlaktevoorbereiding, temperatuurcompensatie, bedrading en milieubescherming.

Belangrijkste soorten rekstrookjes

Ingenieurs hebben verschillende rekstrookjesontwerpen nodig voor hun verschillende werkomgevingen. De juiste typeselectie verbetert zowel de meetnauwkeurigheid als de duurzaamheid van het systeem gedurende de gehele operationele levensduur.

1. Folie-rekmeters

Folie-rekstrookjes blijven een van de meest geprefereerde soorten rekstrookjes onder gebruikers. Het apparaat bestaat uit een patroon van metaalfolie, dat ingenieurs op een rugmateriaal bevestigen. De meters bieden een hoge gevoeligheid en een betrouwbare werking in veel verschillende gebruikssituaties.

De apparaten worden vaak toegepast bij laboratoriumtests, structurele beoordelingen en technische monitoring, omdat ze nauwkeurige metingen van oppervlakterek mogelijk maken.

2. Draadrekmeters

Draadrekstrookjes gebruiken fijne weerstandsdraad als sensorelement. Het apparaat behoudt zijn traditionele ontwerp, maar mensen gebruiken het voor specifieke structurele en monitoringdoeleinden.

Draadmeters worden een optie voor projecten die specifieke meetopstellingen of specifieke omgevingsomstandigheden vereisen.

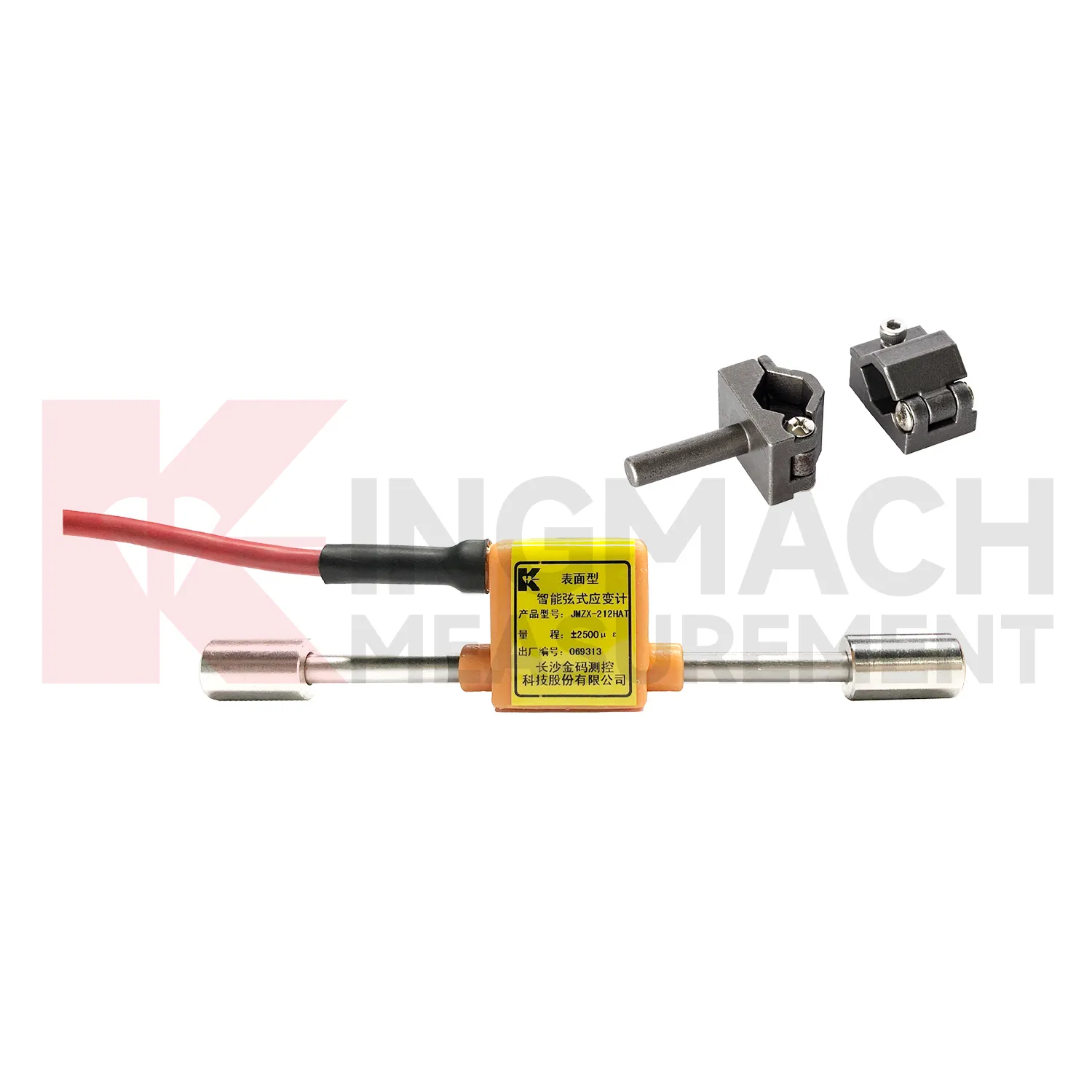

3. Lasbare rekstrookjes

Lasbare rekstrookjes maken bevestiging op metalen oppervlakken mogelijk waar lijmmethoden niet effectief mee om kunnen gaan. De meters vinden uitgebreide toepassing op staalconstructies, bruggen, industriële machines en andere metalen componenten.

Lasbare meters bieden projectteams die in buitenomgevingen werken een installatiemethode die een veilige installatie garandeert.

4. Ingebouwde of gespecialiseerde rekstrookjes

Sommige projecten vereisen gespecialiseerde meters die kunnen worden ingebed in beton- en geotechnische constructies, maar ook in speciale constructiematerialen. De producten functioneren in situaties waarin permanente structurele monitoring nodig is die verder gaat dan de mogelijkheden van directe installatie op het oppervlak.

De bouwsector gebruikt deze materialen voor grote projecten, waaronder dammen, tunnels, funderingen en ondergrondse kunstwerken.

5. Temperatuurgecompenseerde rekstrookjes

De technische constructies buiten ervaren temperatuurschommelingen, waardoor de meetnauwkeurigheid afneemt. Het gebruik van temperatuurgecompenseerde rekstrookjes helpt deze impact te verminderen en tegelijkertijd de gegevensprecisie te verbeteren.

De technologie blijkt nuttig voor brugprojecten, windmolenconstructies en damprojecten, en staal- of betonconstructies die te maken hebben met buitenomstandigheden.

Hoe folie-rekstrookjes werken in echte technische monitoring

In daadwerkelijke projecten worden folie-rekstrookjes bevestigd aan of geïntegreerd in structurele componenten waar het spanningsgedrag moet worden gemonitord. Na installatie detecteren ze spanningsveranderingen veroorzaakt door belasting, trillingen, zettingen, thermische beweging of herverdeling van spanning.

Bijvoorbeeld:

• Voor de beoordeling van de brugconstructie kunnen folie-rekstrookjes worden ingezet in liggers, dekken of stalen elementen om het effect van de toegepaste verkeersbelasting te evalueren.
• Voor het monitoren van dammen kunnen ze helpen bij het opsporen van spanningsvariaties veroorzaakt door waterdruk, temperatuurverandering of structureel gedrag op de lange termijn.
• Voor hellingsconstructies spelen ze een belangrijke rol bij de evaluatie van structurele reacties van steunconstructies, ankers of structurele elementen.
• Voor gebouwen en hoogbouwconstructies kunnen folie-rekstrookjes worden gebruikt om de belastingoverdracht, wapeningsprestaties of versterkende effecten te beoordelen.
• Voor tunnelconstructies helpen ze bij het evalueren van de structurele reacties van bekledingselementen, steunelementen en structurele reacties tijdens de bouwfasen.
• Voor windtorens kunnen folie-rekstrookjes nuttig zijn voor het evalueren van spanningen en vermoeidheid onder windbelastingsomstandigheden.
• Voor wegdek- en spoorwegconstructies helpen folie-rekstrookjes bij het evalueren van reacties als gevolg van herhaalde belasting door verkeersbelastingen.

Door deze fysieke reacties om te zetten in meetbare gegevens, geven folie-rekstrookjes ingenieurs een duidelijker beeld van hoe een structuur zich in de loop van de tijd gedraagt. Dit maakt ze waardevolle hulpmiddelen voor zowel testen op de korte termijn als gezondheidsmonitoring op de lange termijn.

Belangrijkste factoren bij het kiezen van een foliespanningsmeter

Voor technische kopers en monitoringaannemers gaat het selecteren van een folie-rekstrookje niet alleen over de beschikbaarheid van sensoren. Het gaat erom dat het product aansluit bij de projectconditie.

Belangrijke selectiefactoren zijn onder meer:

• het materiaal van de bewaakte constructie
• verwachte spanningsbereik
• statische of dynamische meetvereiste
• binnen- of buitentoepassing
• oppervlakteconditie en installatiemethode
• temperatuur variatie
• duurzaamheidsvereiste op lange termijn
• compatibiliteit met monitoringinstrumenten
• kabelbescherming en afdichtingsbehoeften
• projectomgeving zoals vocht, corrosie of trillingen

Een brugproject dat wordt blootgesteld aan weersomstandigheden en cyclische belasting kan bijvoorbeeld een andere oplossing vereisen dan een ingebed profiel dat wordt gebruikt in een betonnen dam of tunnelbekleding. Een goed selectieproces helpt installatieproblemen, onstabiele signalen of een kortere levensduur van de sensor te voorkomen.

Veelvoorkomende uitdagingen bij toepassingen met folierekmeters

Hoewel folie-rekstrookjes veel worden gebruikt, kunnen de prestaties door verschillende praktische problemen worden beïnvloed.

Een veelvoorkomend probleem is een slechte voorbereiding van het oppervlak. Als het montageoppervlak niet schoon en goed behandeld is, hecht de meter mogelijk niet goed, wat de nauwkeurigheid van de gegevens kan beïnvloeden.

Een andere uitdaging is een installatiefout. Onjuiste uitlijning, ongeschikt lijmgebruik of onvoldoende bescherming kunnen allemaal tot onstabiele metingen leiden.

Temperatuurinvloed is een andere belangrijke factor, vooral bij buitenconstructies. Zonder de juiste compensatie kunnen temperatuurvariaties leiden tot signaaldrift of foutieve metingen.

In ruwe omgevingen kunnen vocht, corrosie, stof en kabelschade ook de meetstabiliteit beïnvloeden. Dit is de reden waarom veel projectkopers er de voorkeur aan geven om samen te werken met leveranciers die de werkelijke technische omstandigheden begrijpen en geschikte producten kunnen aanbevelen in plaats van alleen standaardcatalogusartikelen aan te bieden.

Waarom leverancierservaring belangrijk is

Voor bruggen, dammen, tunnels, hellingen, gebouwen, windmolens en ondergrondse technische projecten hangt de betrouwbaarheid van de monitoring af van zowel de productkwaliteit als de applicatieondersteuning. Kopers hebben vaak meer nodig dan een sensor: ze hebben hulp nodig bij de selectie, technische communicatie, leveringscoördinatie en exportservice.

Bij Kingmach leveren we folie-rekstrookjes voor technische metingen en toepassingen voor structurele veiligheidsbewaking. Ons productassortiment is ontworpen om een ​​verscheidenheid aan projectbehoeften in de infrastructuur-, bouw- en industriële monitoringsectoren te ondersteunen.

Voor buitenlandse klanten betekent dit toegang tot:

• folie-rekstrookjesproducten voor verschillende monitoringtoepassingen
• ondersteuning voor projectgerichte productselectie
• leveringsmogelijkheden voor aannemers, distributeurs en integrators
• exportervaring voor internationale bestellingen en technische communicatie

Als u sensoren aanschaft voor structurele gezondheidsmonitoring of technische instrumenten, kan het kiezen van een professionele leverancier zowel de inkoopefficiëntie als de projectprestaties helpen verbeteren.

Ontdek hier ons assortiment: Spanningsmeters

Conclusie

De folie-rekstrookje functioneert als een onbelangrijk onderdeel van het systeem. Het vervult echter een cruciale functie bij de beoordeling van de technische veiligheid. Het instrument meet minimale structurele veranderingen om ingenieurs te helpen bij het evalueren van stresspatronen en het beoordelen van de operationele capaciteit, terwijl potentiële gevaren bij verschillende infrastructuurprojecten worden geïdentificeerd.

Folie-rekstrookjes functioneren als essentiële en effectieve meetinstrumenten voor hedendaagse monitoringsystemen, waaronder bruggen, dammen en tunnels, hellingen, gebouwen, windtorens, ondergrondse faciliteiten en wegbeddingen. De kopers moeten de productprincipes en de verschillende soorten en toepassingsverschillen begrijpen, omdat deze kennis hen in staat stelt betere projectbeslissingen te nemen.

Als u op zoek bent naar betrouwbare folie-rekstrookjesoplossingen voor uw monitoringproject, staat Kingmach klaar om uw inkoopbehoeften te ondersteunen. Neem contact met ons op met uw projecttype, structuurmateriaal en monitoringvereisten, en ons team zal u helpen geschikte producten voor uw toepassing aan te bevelen.

Veelgestelde vragen

1. Waar wordt een folie-rekstrookje voor gebruikt?

Een folierekstrookje wordt gebruikt om de kleine vervorming van een materiaal of constructie onder belasting te meten. Het wordt vaak toegepast in bruggen, dammen, tunnels, gebouwen, hellingen, windmolens en andere technische monitoringprojecten.

2. Hoe werkt een folie-rekstrookje?

Een folie-rekstrookje werkt door veranderingen in de elektrische weerstand te detecteren wanneer deze zich uitstrekt of comprimeert met het oppervlak van het bewaakte object. Deze weerstandsverandering wordt omgezet in meetbare rekgegevens.

3. Wat zijn de belangrijkste soorten rekstrookjes?

Veel voorkomende typen zijn onder meer folierekstrookjes, draadrekstrookjes, lasbare rekstrookjes, ingebedde rekstrookjes en temperatuurgecompenseerde rekstrookjes. Verschillende typen zijn geschikt voor verschillende projectomstandigheden.

4. Waarom is het monitoren van spanningen belangrijk in de bouwtechniek?

Spanningsmonitoring helpt ingenieurs om structureel stressgedrag te begrijpen, abnormale belastingreacties te detecteren, vermoeidheidscondities te beoordelen en veiligheidsevaluatie op lange termijn te ondersteunen voordat zichtbare schade optreedt.

5. Hoe kies ik de juiste folie-rekstrookje voor mijn project?

U moet rekening houden met het constructiemateriaal, de installatiemethode, de temperatuuromstandigheden, het meetbereik, de bewakingsduur en de blootstelling aan de omgeving. Door samen te werken met een ervaren leverancier kunt u ervoor zorgen dat de meter past bij uw projectvereisten.
