Trillende draadrekmeters voor brug-, tunnel- en dammonitoring: complete selectiegids

De mondiale bouwsector ervaart een enorme toename van grootschalige investeringen in infrastructuur. Overheden en particuliere ontwikkelaars financieren wereldwijd grote bruggen, tunnels, hydro-elektrische dammen en torenhoge windenergieconstructies. Als gevolg hiervan is de vraag naar betrouwbare structurele gezondheidsmonitoringsystemen (SHM) voor de lange termijn nog nooit zo groot geweest. Binnen deze kritische veiligheidssystemen fungeren rekstrookjes als de primaire gegevensbron. U moet zich realiseren dat een foutieve sensorselectie veel meer kost dan het fysieke apparaat zelf. Een verkeerde keuze mondt uit in scheve spanningsberekeningen, vertraagt ​​veiligheidsbeslissingen en vermenigvuldigt uiteindelijk de onderhoudskosten op de lange termijn.

Daarom vertegenwoordigt het kiezen van een rekstrookje een kritisch technisch oordeel in plaats van een eenvoudige aankoop van grondstoffen. Elke projectingenieur moet drie fundamentele vragen beantwoorden voordat hij een sensor specificeert. Ten eerste: wat is het gastmateriaal? Ten tweede: wat is de huidige installatiefase? Tot slot: wat zijn de milieubeperkingen? Deze uitgebreide gids leidt u door de verschillende metertypes, kritische selectiecriteria, toepassingsmatching en sensorintegratie in een compleet SHM-systeem.

Wat maakt vibrerende draadtechnologie tot de wereldwijde standaard voor langdurige spanningsmonitoring

Voordat u een sensor op intelligente wijze kunt specificeren, heeft u een gedegen technisch inzicht nodig in de werking van verschillende monitoringtechnologieën. Trildraadtechnologie (VW) dient momenteel als de mondiale standaard voor langetermijnmonitoring van infrastructuur. Het trildraadprincipe berust op een gespannen staaldraad die wordt bekrachtigd door een puls-excitatiespoel. De eigenfrequentie van deze trilling komt rechtstreeks overeen met de spanning die de draad ondervindt.

Deze frequentie-uitgang biedt uitzonderlijke voordelen voor civieltechnische projecten. VW-sensoren bieden een sterke immuniteit tegen elektromagnetische interferentie en vertonen een zeer stabiel driftgedrag op lange termijn. Bovendien kunnen deze sensoren signalen over kilometers kabel verzenden zonder enige vervorming of signaalverlies.

Bij de meeste projecten voor structurele gezondheidsmonitoring worden sensoren buitenshuis blootgesteld aan aanzienlijke thermische cycli. Daarom zijn moderne VW-rekstrookjes voorzien van een ingebouwde thermistor voor geïntegreerde temperatuurmeting. Dankzij deze toevoeging kan de monitoringsoftware automatische temperatuurcorrecties toepassen op de rekmetingen. U kunt deze robuuste prestaties contrasteren met traditionele resistieve foliemeters. Foliemeters werken perfect voor laboratoriumomgevingen en kortetermijntests. Foliemeters blijven echter zeer gevoelig voor het binnendringen van vocht, nuldrift en versterkerafhankelijkheid bij lange kabeltrajecten. Kingmach verhoogt deze standaard nog verder met zijn slimme VW-serie (de HAT- en HB-varianten). Deze geavanceerde modellen voegen digitale adresseringsmogelijkheden toe, waardoor ingenieurs busnetwerken met meerdere sensoren kunnen beheren met behulp van één enkele datalogger.

Drie primaire typen rekstrookjes – en wanneer u ze allemaal moet inzetten

Ingenieurs vragen vaak welke rekstrookjes ze moeten gebruiken voor hun specifieke project. Het antwoord vereist een gestructureerde vergelijking op basis van de installatiemethode en de hoststructuur. U kunt deze sensoren categoriseren in vier hoofdimplementatietypen.

Opbouwspanningsmeter (JMZX-212HAT/HB)

Technici bevestigen op het oppervlak gemonteerde rekstrookjes rechtstreeks op bestaande betonnen of stalen oppervlakken. U moet dit model kiezen voor monitoring na de bouw, structurele renovaties en dynamische belastingtests. Deze meter blinkt ook uit wanneer boren of gieten in de gastconstructie onmogelijk is. De JMZX-212-serie biedt een standaard meetbereik van ±2.500 με met een resolutie van 0,1 με. De volledig afgedichte roestvrijstalen behuizing zorgt voor waterdichte prestaties tot een waterdiepte van 150 meter.

Inbeddingsrekstrookje (JMZX-215HA/215HAT/HB)

Bouwteams gieten rekstrookjes rechtstreeks in vers beton of begraven ze in structurele vulmaterialen. Dit is de standaardkeuze voor nieuwbouwprojecten, waaronder bruggen, dammen, tunnels, keermuren en funderingsplaten. Inbeddingssensoren vereisen geen schuifweerstand van het basismateriaal, waardoor het installatieproces uitzonderlijk snel en betrouwbaar is.

Aan het oppervlak gelaste spanningsmeter (JMZX-206HAT)

Lassers bevestigen aan het oppervlak gelaste rekstrookjes rechtstreeks op structurele stalen onderdelen zoals liggers, damwanden en buispalen. Lassen levert een zeer consistente mechanische koppeling op blank staal op zonder gebruik te maken van chemische lijmen. Deze duurzaamheid maakt gelaste meters de voorkeursoptie voor maritieme en ondergrondse staalconstructies waar de epoxyhechting na verloop van tijd kan verslechteren.

Wapening rekmeter (JMZX-4XXHAT/HB)

Aannemers verbinden wapeningsrekmeters rechtstreeks in de stalen wapeningskooi in betonconstructies. Deze sensoren meten de rek en compressie van de wapening om te beoordelen hoe belastingen door kolommen, balken en diepe palen worden overgedragen. U zult merken dat deze instrumenten van cruciaal belang zijn voor de constructie van hoogbouw, de veiligheid van funderingsputten en de metro-infrastructuur.

Metertype	Beste hostmateriaal	Installatiefase	Typische toepassing
Opbouw gemonteerd	Bestaand beton/staal	Post-constructie	Retrofits en belastingtesten
Inbedding	Vers Beton	Nieuwbouw	Brugdekken en damwanden
Oppervlak-gelast	Bare Steel-leden	Nieuw / post-constructie	Stalen liggers en palen
Wapening rekmeter	Versterkingsstaal (wapening)	Nieuwbouw	Funderingsputten en hoogbouw

Vijf technische parameters die uw uiteindelijke specificatie moeten bepalen

Nadat u het juiste installatietype heeft geselecteerd, moet u de precieze technische specificaties evalueren. Vijf belangrijke parameters moeten uw uiteindelijke aankoopbeslissing bepalen.

Meetbereik en resolutie: Een standaard meetbereik van ±2.500 με dekt voldoende de meeste civieltechnische toepassingen. Je hebt echter ook een hoge gevoeligheid nodig. Een output met hoge resolutie van 0,1 με zorgt ervoor dat de sensor microvervormingen in voorgespannen beton- en staalelementen onder normale bedrijfsbelastingen registreert.

Nauwkeurigheidsklasse: Een nauwkeurigheidsbeoordeling van 0,5% FS (volledige schaal) fungeert als maatstaf voor monitoring op infrastructuurniveau. Hoge nauwkeurigheid blijft cruciaal wanneer u de werkelijke structurele spanning berekent op basis van gemeten rek met behulp van de elasticiteitsmodulus van het materiaal. U moet altijd de naleving van erkende certificeringsnormen verifiëren, zoals GB/T 13606-2007 of DL/T 1044-2022.

Waterdichtheid en milieuafdichting: Veel projecten opereren in ruwe omgevingen. Een volledig afgedichte roestvrijstalen behuizing die geschikt is voor een waterdiepte van 150 meter is essentieel. Dit beschermingsniveau heb je nodig voor hydro-elektrische dammen, palen in getijdenzones en zeer vochtige tunneluitgravingen.

Bedrijfstemperatuurbereik: Civiele bouwwerken hebben te maken met extreem weer. De ingebouwde thermistor moet een breed bereik bestrijken van −40 °C tot +120 °C. Projecten in arctische klimaten of in de buurt van industriële warmtebronnen vereisen deze thermische veerkracht. Bovendien voorkomt nauwkeurige temperatuurcorrectie valse alarmen in uw geautomatiseerde monitoringsysteem.

Signaaluitvoer en systeemcompatibiliteit: U moet kiezen tussen standaard VW-frequentie-uitgangen en digitale Smart-varianten (RS-485 / SDI-12). Slimme sensoren maken meerpuntsbusbedrading mogelijk. Deze digitale architectuur kan de zware kabelkosten bij grote sensorarrays met wel 60% verlagen. Praktisch gezien zijn de uitleesunits en dataloggers van Kingmach in de fabriek afgestemd op de JMZX-sensorserie, waardoor systeemintegratierisico's volledig worden geëlimineerd.

Vul uw spanningsmonitoring aan met holle loadcellen voor het volledig volgen van de kabelkracht - lees meer in onze Hollow Load Cell-gids → Holle loadcellen voor brugkabel- en ankerbewaking: selectiegids en specificaties

Spanningsmeters afstemmen op projecttype: van brugmonitoring tot geotechniek

Het afstemmen van de juiste sensor op de specifieke toepassing is het kenmerk van effectieve structurele gezondheidsmonitoring. Verschillende civieltechnische domeinen vereisen verschillende meetbenaderingen.

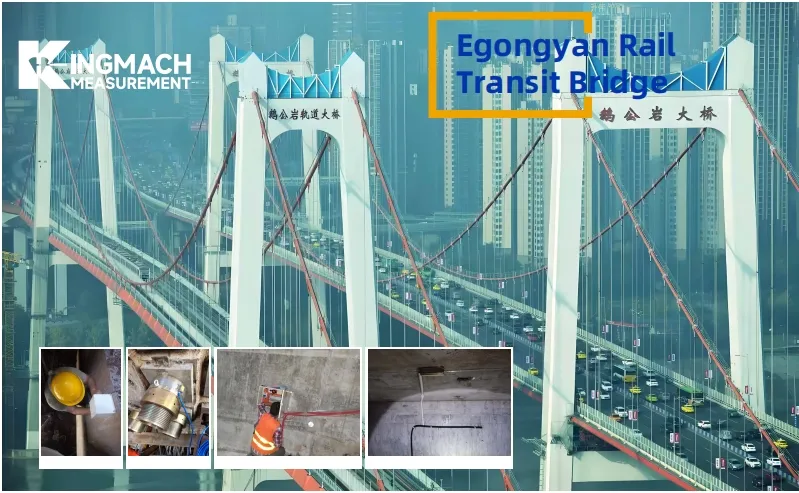

Brugmonitoring: Brugprojecten vereisen een veelzijdige aanpak. Ingenieurs gieten inbeddingsmeters in betonnen deksecties en lassen wapeningsrekmeters op de stalen wapening om de respons op spanning en de betonkruip op lange termijn te meten. Tegelijkertijd gebruiken technici aan het oppervlak gelaste meters op de belangrijkste stalen liggers om de voortdurende vermoeiingscycli te volgen.

Tunnel- en ondergrondse constructies: Ondergrondse omgevingen vormen ernstige uitdagingen met een hoge luchtvochtigheid en corrosief grondwater. Deze omstandigheden vereisen volledig afgedichte, waterdichte inbeddingsmeters. Bovendien vermindert het gebruik van slimme busbedrading de installatiecomplexiteit binnen besloten tunneltrajecten aanzienlijk.

Hydro-elektrische dammen en keermuren: Dammonitoring is sterk afhankelijk van inbeddingssensoren die diep in het betonnen lichaam zijn gegoten. De waterdichte behuizingen zijn gemakkelijk bestand tegen permanente onderdompeling onder zware waterdruk. Dankzij de transmissiecapaciteit van VW-signalen over lange afstanden kunnen ingenieurs enorme sensorarrays over de damwand bouwen zonder tussenliggende signaalversterkers te installeren.

Hoogbouw en funderingsputten: Veiligheid tijdens stedelijke graafwerkzaamheden is van het allergrootste belang. Rebar-rekmeters die op kolomkooien en schuifwanden zijn gelast, bieden realtime gegevens over de belastingverdeling naarmate de bouwfasen vorderen.

Zijhellingen en geotechnische projecten: Hellingstabiliteit vereist continu toezicht. Ingenieurs installeren oppervlakte- of inbeddingsmeters in spuitbetonbekledingen om de vervorming van het oppervlak en de spanning in de muur te monitoren.

Windtorenconstructies: Windturbines ondergaan enorme cyclische belastingen. Aan het oppervlak gelaste meters die aan de stalen torensecties zijn bevestigd, monitoren effectief de buigvermoeidheid en de door de wind veroorzaakte dynamische spanningen.

Voorbij de sensor: hoe rekstrookjes passen in een compleet SHM-datasysteem

Je moet een rekstrookje altijd beschouwen als een onderdeel van een groter technologisch ecosysteem. De sensor fungeert eenvoudigweg als het oorsprongspunt van de gegevens. De inherente nauwkeurigheid van de meter doet er alleen toe als de hele transmissieketen die gegevens bewaart zonder elektrische ruis of signaalverlies te veroorzaken.

Instrumentatiekabels spelen een grote rol bij de betrouwbaarheid van gegevens. U moet afgeschermde kabels met aangepaste impedantie gebruiken die speciaal zijn ontworpen voor sensoren met trillende draad. Hoogwaardige kabels voorkomen signaalverslechtering, zelfs over transmissietrajecten van meer dan 1.000 meter.

Vervolgens moet u rekening houden met de acquisitiehardware. De geautomatiseerde dataloggers en uitleeseenheden van Kingmach ondersteunen meerkanaals polling. Ze stellen ingenieurs in staat nauwkeurige alarmdrempels te configureren en telemetrieopties op afstand te gebruiken, waaronder 4G-, WiFi- en LoRa-netwerken.

Ten slotte transformeert visualisatiesoftware ruwe frequenties in bruikbare inzichten. Realtime digitale dashboards geven spanningstrends, temperatuurgecorrigeerde stresswaarden en geautomatiseerde waarschuwingsniveaus weer. Deze integratie maakt onbeheerde, 24/7 externe structurele monitoring mogelijk. Door uw sensoren, kabels, loggers en software van één enkele leverancier te specificeren, worden mismatches in communicatieprotocollen geëlimineerd en wordt de inbedrijfstellingstijd drastisch verkort.

Waar u op moet letten bij het aanschaffen van rekstrookjes bij een internationale leverancier

Inkoopteams worden geconfronteerd met unieke uitdagingen bij het evalueren van internationale leveranciers voor sensoren voor structurele gezondheidsmonitoring. Je moet verder kijken dan simpele productspecificaties en de bedrijfsbetrouwbaarheid van de leverancier beoordelen.

Ten eerste zijn certificeringen van derden enorm belangrijk. U moet aandringen op traceerbare kalibratiegegevens en strikte naleving van erkende industrienormen. Geverifieerde producten verminderen de risico's voor de goedkeuring van uw project aanzienlijk. Ten tweede moet u de leverbetrouwbaarheid evalueren. Een ideale leverancier houdt standaardmodellen op voorraad voor een snelle verzending, terwijl hij zich houdt aan strikte contractuele leveringsschema's voor op maat gemaakte bestellingen op projectschaal.

Ten derde onderscheidt uitgebreide after-salesondersteuning gerenommeerde fabrikanten van louter distributeurs. Zoek naar leveranciers die een 24/7 technische hotline aanbieden met snelle eerste responstijden. Deze ondersteuning wordt van onschatbare waarde wanneer projecten op afstand te maken krijgen met onverwachte gegevensafwijkingen. Ten vierde: beoordeel hun aanpassingsmogelijkheden. Projecten in extreme klimaten of besloten ruimtes vereisen vaak aangepaste meetlengtes, gespecialiseerde behuizingsmaterialen of niet-standaard connectortypen. Uiteindelijk zorgt de keuze voor één leverancier die de sensoren, kabels, loggers en software onder één uniform kwaliteitsmanagementsysteem produceert voor totale verantwoordelijkheid.

De juiste keuze maken: een snelle samenvatting van de beslissing en uw volgende stap

Het selecteren van de perfecte rekstrookje is een methodisch proces. U moet het hostmateriaal analyseren, de installatiefase identificeren, de technische specificaties verifiëren en volledige systeemcompatibiliteit garanderen. De beste rekstrookje is zelden de goedkoopste optie of degene met de meest indrukwekkende laboratoriumspecificaties. In plaats daarvan is de juiste sensor degene die perfect is afgestemd op uw structurele omgeving en de lange termijn monitoringduur.

Weet u niet zeker welk sensormodel bij uw specifieke project past? Sensoradvies nodig voor uw project? Deel uw vereisten: de ingenieurs van Kingmach antwoorden binnen 24 uur. 🔗 [ Vraag een gratis projectadvies aan → ]

Veelgestelde vragen

1. Wat is het belangrijkste verschil tussen rekstrookjes voor opbouwmontage en rekstrookjes voor inbouw?

Technici bevestigen op het oppervlak gemonteerde meters aan de buitenkant van bestaande constructies met behulp van bouten of lijmen. Omgekeerd gieten bouwteams tijdens de nieuwbouwfase inbeddingsmeters rechtstreeks in nat beton.

2. Kunnen rekstrookjes met trillende draad de temperatuur meten?

Ja. De meeste hoogwaardige rekstrookjes met trillende draad bevatten een ingebouwde thermistor. Dit onderdeel meet de lokale temperatuur, waardoor uw monitoringsoftware automatisch rekmetingen kan corrigeren voor thermische uitzetting en krimp.

3. Waarom een ​​aan het oppervlak gelaste meter gebruiken in plaats van een op lijm gemonteerd exemplaar?

Aan het oppervlak gelaste meters creëren een permanente, metallurgische verbinding met kale staalconstructies. Deze gelaste verbinding biedt superieure stabiliteit op lange termijn in ruwe, vochtige of onderwateromgevingen waar chemische lijmen uiteindelijk afbreken.

4. Hoe ver kan een trildraadsensor zijn signaal doorgeven?

Omdat trillende draadsensoren een frequentie in plaats van een spanning afgeven, zijn ze bestand tegen veranderingen in de kabelweerstand. Met de juiste afgeschermde bekabeling kunnen ze zonder externe versterkers nauwkeurige signalen over afstanden van meer dan 1.000 meter verzenden.

5. Wat doet een "slimme" trildraadsensor?

Slimme sensoren maken gebruik van digitale protocollen (zoals RS-485 of SDI-12) en beschikken over unieke digitale adressen. Hierdoor kunnen ingenieurs meerdere sensoren aansluiten op een enkele kabelbus, waardoor de complexiteit van de bedrading en de materiaalkosten drastisch worden verminderd.

6. Kunnen rekstrookjes met trildraad naast loadcellen worden gebruikt?

Ja. Trillende draadrekstrookjes en loadcellen worden vaak samen gebruikt bij structurele en geotechnische monitoring. Loadcellen meten de uitgeoefende kracht, terwijl rekstrookjes de vervorming van het materiaal meten, wat aanvullende gegevens oplevert voor een completere beoordeling van de structurele prestaties.

7. Hoe voer ik een veldkalibratieverificatie uit zonder herkalibratie in de fabriek?

Veldverificatie kan worden uitgevoerd door nulmetingen te controleren, metingen te vergelijken met bekende referentiebelastingen, historische gegevenstrends te bekijken of kruiscontroles met andere sensoren uit te voeren. Deze methoden helpen bij het identificeren van potentiële verschillen tussen formele kalibratie-intervallen zonder dat herkalibratie in de fabriek nodig is.

---

Geschreven door het Kingmach Engineering Team, dat sinds 2001 infrastructuurprojecten wereldwijd ondersteunt
