Holle loadcellen voor brugkabel- en ankerbewaking: selectiegids en specificaties

Tuibruggen, voorgespannen betonnen dekken en damankers zijn afhankelijk van nauwkeurig gekalibreerde spanning om de structurele integriteit te behouden. Afwijkingen zo klein als vijf procent kunnen vermoeiingsfalen versnellen. Ze kunnen ook leiden tot plotselinge, catastrofale structurele overbelasting. Traditionele krachtmeetmethoden omvatten vijzeldrukmeters en periodieke lift-off-tests. Deze methoden zijn intermitterend en zeer arbeidsintensief. Bovendien zijn ze volkomen ongeschikt voor permanente structurele gezondheidsmonitoring op lange termijn. Deze leemte in de monitoring maakt kritieke infrastructuur kwetsbaar.

De holle loadcel biedt een elegante, permanente oplossing voor dit probleem. Deze sensor, ook bekend als een through-hole of ringvormige load cell, past direct over de bout, pees of ankerstang. Het meet continu de drukkracht zonder het structurele systeem te onderbreken. In dit artikel worden de werkingsprincipes en technologische voordelen van deze sensoren onderzocht. Het zal ook betrekking hebben op modelselectie, belangrijke toepassingen, systeemintegratie en kritische inkoopcriteria.

Hoe een holle loadcel met trillende draad feitelijk werkt: het ringvormige meersnarige ontwerp uitgelegd

Ingenieurs moeten begrijpen hoe een holle loadcel met trillende draad daadwerkelijk werkt om deze correct te kunnen specificeren. Het apparaat is gebaseerd op een robuust ringvormig ringlichaam. Deze ring van elastisch staal ondergaat een rigoureuze meertrapsstabiliteitsbehandeling. Het verdeelt de drukbelasting gelijkmatig rond de omtrek. Dit ringvormige ontwerp elimineert de excentrische belastingsfouten die vaak te kampen hebben met vlakke plaat loadcellen tijdens verkeerd uitgelijnde installaties.

Binnen deze ring gebruiken fabrikanten een vibrerende draadopstelling met meerdere akkoorden. Afhankelijk van de capaciteit gebruikt de sensor snaarconfiguraties met drie, vier of zes akkoorden. Deze meerdere akkoorden middelen de spanningsmetingen over de dwarsdoorsnede van de ring. Vanwege deze lay-out rapporteert de JMZX-3XXXHAT-serie belastingen met een zeer gevoelige resolutie van 0,1 tot 1 KN, zelfs bij een enorme capaciteit van 8.000 KN op volledige schaal.

Het kernmechanisme is het trildraadprincipe zelf. Elke ultrasterke staaldraad wordt vastgezet met ankerlassen volgens de internationale standaard. De excitatiefrequentie van de draad is recht evenredig met de spanning. Deze op frequentie gebaseerde uitvoer blijft volledig immuun voor variaties in de kabelweerstand en elektromagnetische interferentie. Deze elektrische immuniteit is essentieel voor lange kabeltrajecten op drukke civiele bouwplaatsen.

Bovendien slaat een ingebouwde intelligente chip permanent de unieke kalibratiefactoren van de sensor op. De chip kan maximaal 800 meetgegevens registreren, inclusief tijdstempels, temperaturen en nulcorrectiewaarden. Met deze functie kunnen technici veldkalibratieverificatie uitvoeren zonder het apparaat terug te sturen naar de fabriek. Ten slotte zorgt een ingebouwde temperatuursensor voor automatische temperatuurcorrectie bij elke afzonderlijke meetcyclus. Dit elimineert thermisch geïnduceerde valse metingen in buiteninstallaties of ondergrondse installaties.

Trillende draad versus rekstrookje versus hydraulisch: waarom de holle VW-cel wint voor civiele monitoring op lange termijn

Kopers vergelijken holle loadcellen vaak uitsluitend op basis van de initiële aankoopprijs. U moet echter de totale kosten van monitoring evalueren. Dit omvat nul-drift op de lange termijn, onderhoudsvereisten, signaalafstandsbeperkingen en algehele gegevensbetrouwbaarheid.

• Resistieve (folie) holle loadcellen: Deze sensoren bieden lagere initiële kosten. Ze zijn echter zeer gevoelig voor zero-drift in de loop van de tijd. Ze hebben ook last van door vocht veroorzaakte weerstandsveranderingen en zijn sterk afhankelijk van versterkers voor kabellengtes groter dan 50 meter. Ze zijn niet geschikt voor permanente, onbeheerde monitoring.
• Hydraulische loadcellen: Deze apparaten vermijden problemen met elektrische interferentie volledig. Ze vereisen echter regelmatig vloeistofonderhoud. Ze zijn gevoelig voor lekkages in ingebedde of besloten structurele installaties. Bovendien kunnen ze geen metingen naar externe dataloggers verzenden zonder secundaire druktransducers toe te voegen.
• Holle loadcellen met vibrerende draad: Deze sensoren produceren een frequentie-uitvoer die tientallen jaren stabiel blijft. De signalen worden zonder vervorming perfect over kilometerslange kabeltrajecten verzonden. Ze vereisen geen doorlopend kalibratiegas of vloeistof. Ze zijn volledig afgedicht en waterdicht.

De JMZX-3XXXHAT-serie heeft een ontwerplevensduur van 50 jaar. Voor infrastructuurprojecten met een levensduur van 20 tot 50 jaar is de holle cel met trillende draad de enige technologie waarbij vervanging van sensoren halverwege het project geen vereiste planningsaanname is.

Technologietype	Stabiliteit op lange termijn	Maximale kabellengte	Onderhoudsvereiste	Ingebouwde geschiktheid
Resistief (folie)	Slecht (geen drift)	< 50 meter	Matig (kalibratie)	Laag
Hydraulisch	Gematigd	N.v.t. (vereist transducer)	Hoog (vloeistofcontroles)	Laag (lekrisico)
Trillende draad	Uitstekend	> 1.000 meter	Nul (onderhoudsvrij)	Hoog (volledig afgedicht)

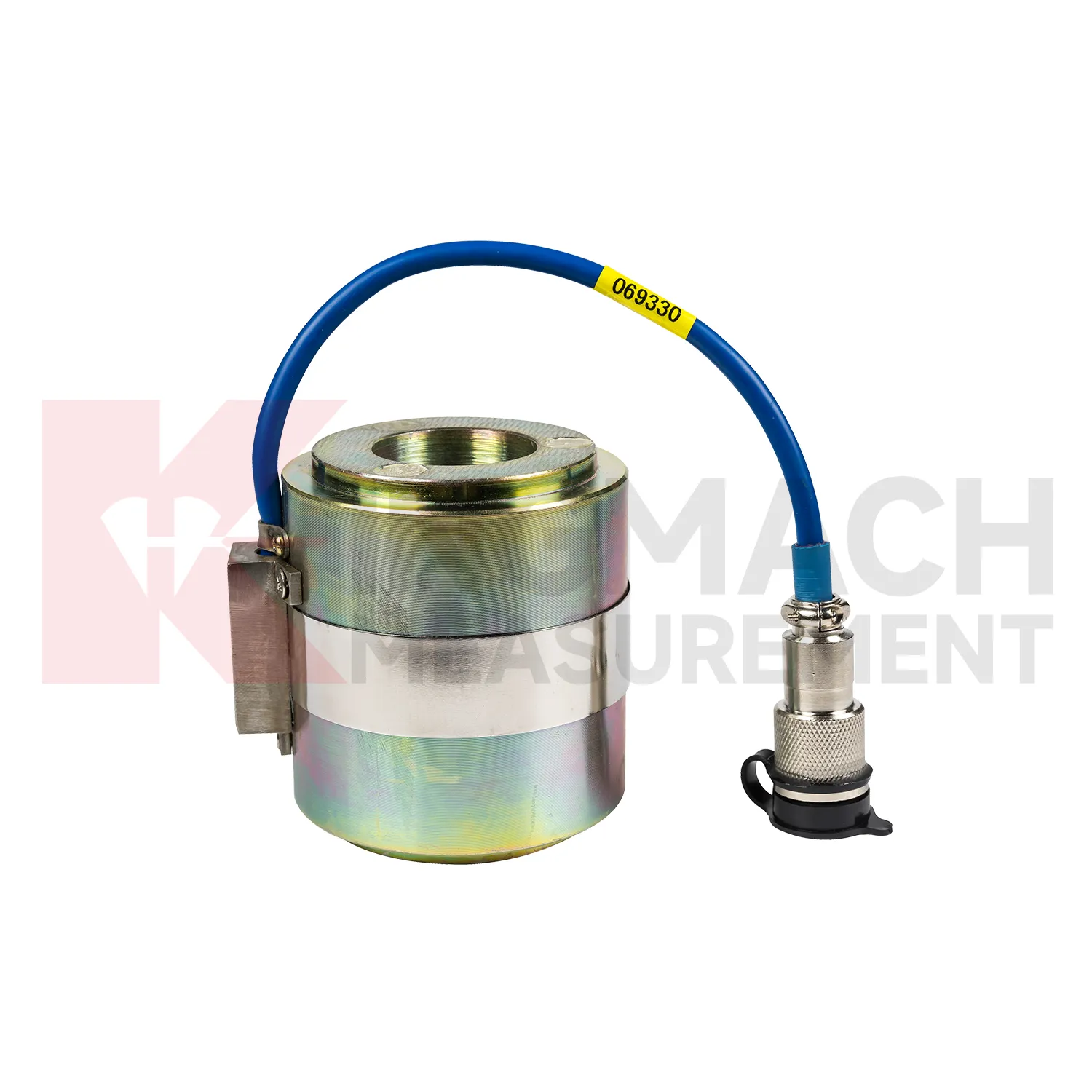

JMZX-3XXXHAT-serie: capaciteitsbereik, akkoordconfiguratie en dimensionale referentie

Inkoopingenieurs hebben nauwkeurige specificaties nodig om sensoren af ​​te stemmen op de projectbelastingniveaus. De JMZX-3XXXHAT-serie biedt een uitgebreid capaciteitsbereik van 500 KN tot 8.000 KN, verdeeld over acht standaardmodellen. Dit uitgebreide assortiment omvat alles, van enkele rotsankers tot massieve tuibrugkabels.

Het aantal akkoorden schaalt op intelligente wijze mee met de capaciteit van de sensor. Modellen tot 2.000 KN gebruiken een configuratie met drie akkoorden. Het 3.000 KN-model gebruikt vier akkoorden. Modellen met een rating van 4.000 KN en hoger gebruiken zes akkoorden. Deze structurele schaling handhaaft de meetnauwkeurigheid naarmate de ringdiameter toeneemt. De sensorgevoeligheid is 0,1 KN op het 500 KN-niveau. Het gaat naar een gevoeligheid van 1 KN voor alle modellen boven 1.000 KN. Deze nauwkeurigheid voldoet ruimschoots aan de typische ±0,1%-vereiste die wordt aangetroffen in codes voor structurele kabelbewaking.

Deze loadcellen hebben een compacte hoogte variërend van 90 tot 130 millimeter. Dit lage profiel past naadloos binnen standaard ankerkoppen en lagerplaatconstructies zonder dat structurele aanpassingen nodig zijn. Voor niet-standaard boordiameters of unieke omgevingsbehoeften is er ook een aangepast JMZX-3X00-model beschikbaar.

JMZX-3XXXHAT Modelreferentietabel

Model	Capaciteit	Gevoeligheid	Binnenboring (Ø)	Hoogte	Configuratie
JMZX-3405AT	500 KN	0,1 KN	70 mm	90 mm	3-chord
JMZX-3410AT	1.000 KN	1 KN	100 mm	90 mm	3-chord
JMZX-3520AT	2.000 KN	1 KN	140 mm	120 mm	3-chord
JMZX-3530AT	3.000 KN	1 KN	170 mm	120 mm	4-chord
JMZX-3540AT	4.000 KN	1 KN	200 mm	130 mm	6-chord
JMZX-3550AT	5.000 KN	1 KN	220 mm	130 mm	6-chord
JMZX-3560AT	6.000 KN	1 KN	240 mm	130 mm	6-chord
JMZX-3580AT	8.000 KN	1 KN	280 mm	130 mm	6-chord

Waar holle loadcellen worden ingezet: zes technische scenario's met hoge inzet

Ingenieurs zetten holle loadcellen in in verschillende omgevingen met hoge inzet. Elke toepassing brengt specifieke veiligheidsredenen en monitoringuitdagingen op de lange termijn met zich mee.

• Kabelbrug- en hangbruggen: Steunkabels moeten binnen 3 tot 5 procent van hun ontwerpspanning blijven om te garanderen dat ze aan de levensduur van vermoeidheid voldoen. Holle trildraadlastcellen zitten permanent op de verankeringszone. Ze leveren continue kabelkrachtgegevens rechtstreeks aan brugbeheersystemen. Dit vervangt de kostbare, periodieke lift-off-tests volledig.
• Nagespannen betonconstructies: Het verlies van peeskracht treedt geleidelijk op als gevolg van kruip, krimp en ontspanning in betonnen bruggen en nucleaire insluitingsstructuren. Ingebedde ringvormige krachtcellen zitten over de ankerlagerplaat. Ze volgen de krachtevolutie op de lange termijn. Deze gegevens zijn rechtstreeks bepalend voor toekomstige herspanningsbeslissingen.
• Dam- en hellingankers: Rotsbouten en ankers met grout stabiliseren de landhoofden van dammen en snijden hellingen af. Dit zijn kritische veiligheidselementen. De waterdichte, corrosiebestendige JMZX-3XXXHAT is perfect geschikt voor langdurige monitoring in verzadigde, ondergrondse of ondergedompelde bodemomstandigheden.
• Spoorweg- en snelwegbouw: Keerwanden en grondspijkerwanden maken gebruik van tijdelijke en permanente ankersystemen. Deze systemen vereisen nauwkeurige belastingverificatie tijdens acceptatietests en tijdens actieve dienst. De holle loadcel voert beide taken uit als één geïnstalleerde eenheid.
• Funderingen van windtorens: Technici moeten de voorspanning van de ankerbouten in de basisflenzen van de windturbinetoren verifiëren en bewaken. Holle loadcellen zorgen voor een directe, niet-intrusieve meting. Ze vereisen absoluut geen wijziging aan het ankerboutsysteem zelf.
• Hef- en kraansystemen: Op beugels of gaffels gemonteerde holle cellen meten dynamische en statische belastingen in zware hijsapparatuur. De compacte afmetingen en digitale output worden zeer gewaardeerd in deze industriële secundaire markt.

Van sensor tot dashboard: holle loadcellen integreren in een compleet SHM-datasysteem

Eén enkele holle loadcel is slechts zo nuttig als het datasysteem eromheen. U moet deze sensoren integreren in een compleet, end-to-end structureel gezondheidsmonitoringsysteem.

• Uitlezen op aanvraag: Kingmach's compatibele trildraaduitleeseenheden geven directe belastingswaarden weer in Kilonewtons (KN). Ze lezen de opgeslagen kalibratiefactoren rechtstreeks uit de geheugenchip van de sensor. U hebt geen externe papierkalibratietabellen op de werkplek nodig.
• Geautomatiseerde gegevensverzameling: Meerkanaals dataloggers ondersteunen busbekabelde JMZX-3XXXHAT-sensorarrays. Ze bieden configureerbare polling-intervallen, alarmdrempels en telemetrieopties op afstand, zoals 4G, LoRa of Ethernet. Dit maakt echte 24/7 onbeheerde monitoring van enorme kabelarrays mogelijk.
• Instrumentatiekabels: Kingmach afgeschermde VW-kabels behouden de signaalintegriteit feilloos. Ze presteren perfect over afstanden van meerdere honderden meters binnen elektrisch luidruchtige civiele bouwomgevingen.
• Visualisatiesoftware: Realtime softwaredashboards geven belastingtrends en temperatuurgecorrigeerde waarden weer. Ze genereren automatische overbelastingswaarschuwingen en vergemakkelijken historische trendanalyses. Dit ondersteunt rechtstreeks structurele veiligheidsbeoordelingen en onderhoudsworkflows.

Door de sensor, logger en software van één uniforme fabrikant te specificeren, worden compatibiliteitsrisico's voor de firmware geëlimineerd. Het vereenvoudigt ook dramatisch de escalaties van technische ondersteuning bij internationale projecten.

Een holle loadcel specificeren en aanschaffen: zes vragen die elke internationale koper zou moeten stellen

Internationale inkoopteams hebben een objectief raamwerk nodig om Chinese sensorfabrikanten te evalueren. U moet zes kritische vragen stellen bij het aanschaffen van een holle loadcel.

1. Is de sensor traceerbaar gecertificeerd?
U moet strikte naleving van normen als GB/T 13606-2007 en DL/T 269-2022 eisen. Door derden geverifieerde sensoren verminderen de wrijving bij de projectgoedkeuring aanzienlijk.

2. Is de kalibratie rechtstreeks naar het apparaat te herleiden?
De holle load cell van Kingmach slaat kalibratieconstanten op in een ingebouwde chip. Dit elimineert de afhankelijkheid van papieren documenten. Het maakt eenvoudige veldverificatie mogelijk met een standaard uitleeseenheid.

3. Wat is de aangegeven levensduur?
U moet aandringen op een formeel gedocumenteerd ontwerplevensfiguur. De ontwerplevensduur van 50 jaar van de holle loadcel van Kingmach moet dienen als contractuele basis, en niet alleen als mondelinge garantie.

4. Kan de leverancier het product aanpassen?
Infrastructuurprojecten vereisen vaak niet-standaard boordiameters, specifieke capaciteitsbereiken of unieke connectortypen. Een fabrikant met robuuste interne ontwerpmogelijkheden zal binnen enkele dagen reageren in plaats van maanden.

5. Hoe ziet de after-salesondersteuning eruit?
Zoek naar een technische hotline die 24 uur per dag, 7 dagen per week beschikbaar is, met een initiële responstijd van één uur. Complexe vraagstukken moeten binnen 48 uur opgelost zijn. Dit reactievermogen is van cruciaal belang voor live-infrastructuurprojecten.

6. Wordt de leveringstermijn contractueel vastgelegd?
De leverancier moet binnen 48 uur standaardmodellen op voorraad aanbieden. Orders op projectschaal vereisen strikte contractuele schema's en regelmatige updates van de productievoortgang.

Vertrouwen kiezen boven giswerk: uw beslissingskader en de volgende stap

Holle loadcellen transformeren de monitoring van kabelkracht fundamenteel. Ze vervangen periodieke, ingrijpende testoefeningen door een continu, geautomatiseerd veiligheidssysteem. U moet een duidelijk beslissingskader volgen. Bevestig eerst uw belastingstype en totale capaciteit. Ten tweede selecteert u de juiste akkoordconfiguratie. Ten derde: controleer de exacte boordiameter voor uw specifieke pees of anker. Ten vierde, bevestig uw waterdichtheids- en temperatuurvereisten. Integreer de sensor ten slotte met een betrouwbare datalogger en visualisatiesoftware.

De ontwerplevensduur van 50 jaar van de holle loadcel van Kingmach biedt ongelooflijke waarde op de lange termijn. De totale eigendomskosten omvatten vermeden herinstallaties, herkalibraties en voorkomen gegevensverlies. Deze langetermijnkosten zijn aanzienlijk lager dan die van goedkopere alternatieve folietechnologieën. Als u niet zeker weet welk JMZX-3XXXHAT-model bij uw project past, kunt u uw specificaties delen met het technische team van Kingmach. Wij geven u gratis een modeladvies en een offerte op maat.

Heeft u een tuibrug of ankerproject gepland? Ontvang een gratis sensoraanbeveling + offerte op maat van Kingmach-ingenieurs – reactie binnen 24 uur.
🔗 [ Ontvang mijn gratis aanbeveling → ]
📧 [email protected]

Veelgestelde vragen

1. Wat is het verschil tussen een holle loadcel en een massieve loadcel?

Een holle loadcel heeft een centrale boring waardoor een bout of kabel er volledig doorheen kan gaan, waarbij de spanning wordt gemeten door te reageren tegen een ankerplaat. Een solide load cell mist dit centrale gat en meet doorgaans directe in-line compressie of spanning.

2. Hoe installeer je een holle load cell op een nagespannen pees?

U schuift de ringsensor direct over de pees of ankerstang voordat u de ankerkop en de lagerplaat bevestigt. De loadcel zit stevig ingeklemd tussen de betonconstructie en het stalen ankerblok.

3. Kunnen holle loadcellen worden gebruikt voor dynamische belastingsmeting?

Holle loadcellen met trillende draad blinken uit in statische en langzaam variërende belastingen vanwege de fysieke tijd die nodig is om de draadfrequentie te vegen. Voor hoogfrequente dynamische belastingen wordt over het algemeen de voorkeur gegeven aan resistieve folie of piëzo-elektrische loadcellen.

4. Welke kabellengte wordt ondersteund door een holle load cell met trillende draad?

Omdat ze gebruik maken van een op frequentie gebaseerde output in plaats van een spanningssignaal, kunnen trillende draadsensoren gemakkelijk nauwkeurige gegevens verzenden over afgeschermde kabels van meer dan 1.000 meter, zonder signaalverlies of vervorming.

5. Hoe verbetert een ontwerp met meerdere akkoorden de nauwkeurigheid van de loadcel?

Een ontwerp met meerdere akkoorden verdeelt verschillende onafhankelijke trillende draden gelijkmatig rond de binnenomtrek van de load cell. Hierdoor worden de spanningsmetingen over de ring uitgemiddeld, waardoor fouten veroorzaakt door niet-gecentreerde of excentrische belasting actief worden geëlimineerd.

6. Kan ik holle loadcellen combineren met trillende draadrekstrookjes in één monitoringsysteem?

Ja. Holle loadcellen en rekstrookjes met trillende draad worden vaak in hetzelfde monitoringsysteem geïntegreerd. De load cell meet de uitgeoefende kracht, terwijl de rekstrookje de structurele vervorming meet, waardoor aanvullende gegevens worden verstrekt voor een nauwkeurigere prestatiebeoordeling.

7. Wat is het verschil tussen configuraties met meerdere akkoorden en configuraties met één akkoord, en wanneer moet ik ze allemaal kiezen?

Een configuratie met één akkoord meet de belasting op één specifieke locatie en is geschikt voor eenvoudige belastingbewakingstoepassingen. Een configuratie met meerdere akkoorden bewaakt belastingen over meerdere elementen of punten, waardoor het ideaal is voor complexe constructies waar belastingverdeling en balans van cruciaal belang zijn.

8. Hoe controleer ik de sensorgezondheid op de lange termijn zonder de geïnstalleerde eenheid te verwijderen?

De sensorgezondheid op lange termijn kan worden geverifieerd door middel van regelmatige nulcontroles, trendanalyse van historische gegevens, vergelijking met aangrenzende sensoren en routinematige inspectie van kabels en verbindingen. Deze methoden helpen bij het detecteren van potentiële drift- of prestatieproblemen zonder de sensor buiten gebruik te stellen.

9. Welke garantie- en herkalibratiediensten biedt Kingmach internationaal aan?

Kingmach ondersteunt internationale klanten met technisch advies, installatiebegeleiding, hulp bij inbedrijfstelling en after-sales service gedurende de gehele levenscyclus van het project. Alle loadcellen worden geleverd met fabriekskalibratiegegevens en kwaliteitsdocumentatie. Voor monitoringprogramma's op de lange termijn kan Kingmach ondersteuning bieden voor kalibratieverificatie, aanbevelingen voor prestatie-evaluatie en technische assistentie om de meetbetrouwbaarheid te helpen behouden. Klanten kunnen indien nodig rechtstreeks contact opnemen met het technische team voor probleemoplossing, vervangingsplanning en ondersteuning voor systeemoptimalisatie.

---

Geschreven door het Kingmach Engineering Team, dat sinds 2001 infrastructuurprojecten wereldwijd ondersteunt
