Trillende draadspanningsmeter versus elektrische spanningsmeter: belangrijkste verschillen

1. Het kiezen van de juiste spanningsmeter bij technische projecten

De mondiale vraag naar structurele gezondheidsmonitoring (SHM) in de infrastructuur groeit snel. Nauwkeurige rekmeting speelt een cruciale rol bij het garanderen van projectveiligheid, duurzaamheid op de lange termijn en naleving van de regelgeving. Projectmanagers kiezen doorgaans tussen twee hoofdtechnologieën: het trillende draadrekstrookje (VWSG) en het elektrische rekstrookje (ESG). Dit artikel biedt een uitgebreide vergelijking van rekstrookjes om ingenieurs, aannemers en inkoopteams te helpen de juiste oplossing voor hun specifieke projecten te selecteren.

2. Werkingsprincipes: hoe elke technologie spanning meet

2.1 Trillende draadspanningsmeter (VWSG)

De VWSG werkt op basis van de frequentieverandering van een gespannen draad in de sensor. Structurele spanning veroorzaakt een spanningsvariatie in deze draad, wat vervolgens leidt tot een meetbare frequentieverschuiving. Dit gegenereerde signaal is inherent digitaal, wat betekent dat het stabiel blijft, zelfs wanneer het over lange afstanden wordt verzonden. Een belangrijk inzicht voor ingenieurs is dat dit frequentiegebaseerde signaal inherent digitaal is en zeer stabiel blijft, zelfs wanneer het over lange afstanden wordt verzonden. Dit is een belangrijk voordeel van VWSG-technologie in ruwe omgevingen.

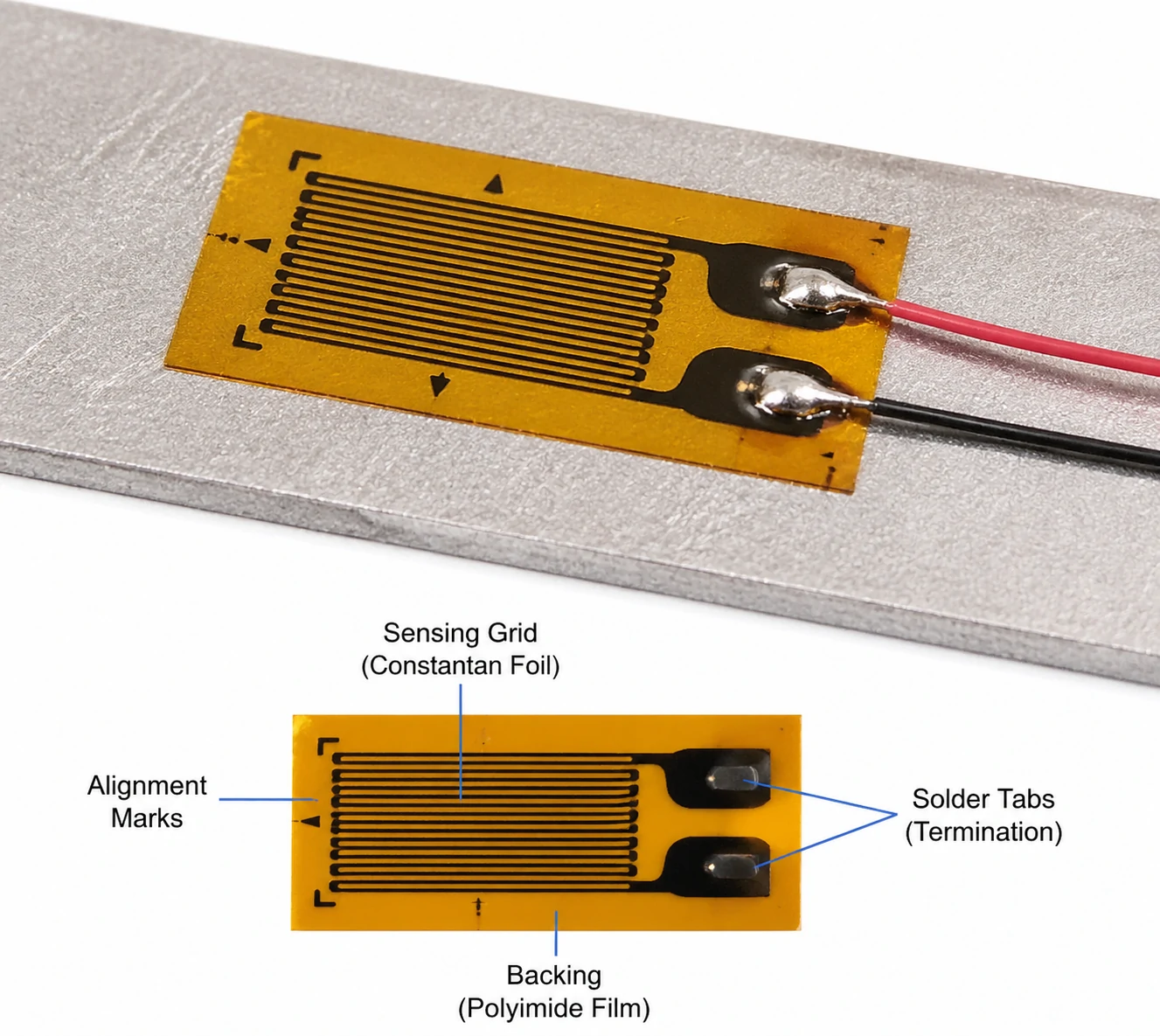

2.2 Elektrische spanningsmeter (ESG)

De elektrische rekstrookje, of weerstandsrekstrookje, werkt op basis van een elektrische weerstandsverandering. Fysieke belasting veroorzaakt deze weerstandsverandering, die een Wheatstone-brugcircuit vervolgens omzet in een meetbare uitgangsspanning. Dit analoge systeem vereist zorgvuldige signaalconditionering en -versterking om bruikbare gegevens te produceren. Een belangrijk inzicht is dat de ESG uitblinkt in het detecteren van microscopische veranderingen, maar aanzienlijk kwetsbaarder is voor omgevingsinvloeden.

3. Prestatievergelijking: nauwkeurigheid, stabiliteit en gevoeligheid

3.1 Meetnauwkeurigheid

De elektrische rekstrookje levert een hoge nauwkeurigheid op korte termijn. Het vibrerende draadrekstrookje daarentegen biedt uitzonderlijk betrouwbare nauwkeurigheid op de lange termijn.

3.2 Stabiliteit op lange termijn

De VWSG blinkt uit in meerjarige monitoringprojecten omdat het fysieke mechanisme inherent weerstand biedt aan drift. De ESG heeft het vaak moeilijk bij langetermijntoepassingen. De ESG is in de loop van de tijd zeer gevoelig voor signaaldrift en ongunstige temperatuureffecten.

3.3 Gevoeligheid en resolutie

De ESG biedt superieure gevoeligheid, waardoor hij beter geschikt is voor het meten van microbelasting, het uitvoeren van laboratoriumtests en het vastleggen van dynamische meetveranderingen. De VWSG werkt met een iets lagere resolutie, waardoor hij ideaal is voor het monitoren van statische en langzaam veranderende belastingen.

4. Aanpassingsvermogen aan het milieu: wat presteert beter onder zware omstandigheden?

4.1 Temperatuurbestendigheid

Temperatuurveranderingen hebben invloed op alle structurele sensoren voor gezondheidsmonitoring. De VWSG beschikt over ingebouwde temperatuurcompensatie, waardoor het gegevensverzamelingsproces wordt gestroomlijnd. De ESG vereist externe compensatiemechanismen om de gegevensintegriteit tijdens temperatuurschommelingen te behouden.

4.2 Vocht, corrosie en stof

De VWSG is volledig afgedicht tegen de elementen, waardoor deze zeer geschikt is voor ingebedde toepassingen. De ESG is zeer gevoelig voor de installatiekwaliteit en vereist aanzienlijke externe bescherming om vocht en stof te overleven.

4.3 Elektromagnetische interferentie (EMI)

De VWSG is volledig immuun voor elektromagnetische interferentie omdat deze afhankelijk is van een frequentiesignaal. De ESG blijft zeer gevoelig voor EMI omdat deze een analoog signaal afgeeft. Deze immuniteit biedt een sterke verkoophoek voor het gebruik van VWSG-sensoren in grote infrastructuurprojecten. Ze presteren uitzonderlijk goed in kustgebieden, ondergrondse tunnels en grote dammen.

5. Installatie en onderhoud: praktische overwegingen voor ingenieurs

5.1 Installatiecomplexiteit

De ESG vereist een nauwgezet installatieproces. Technici moeten een nauwkeurige voorbereiding van het oppervlak uitvoeren en zorgen voor kritische lijmverbinding om nauwkeurige metingen te verkrijgen. De VWSG biedt een veel robuustere installatie-ervaring. Werknemers kunnen de VWSG eenvoudig aanpassen voor directe betoninbedding zonder de sensor in gevaar te brengen.

5.2 Onderhoudsvereisten

De ESG brengt in het veld een hoger faalrisico met zich mee. Operators moeten regelmatig kalibratie uitvoeren om de ESG correct te laten functioneren. Na installatie heeft de VWSG minimaal onderhoud nodig. Deze duurzaamheid resulteert in een zeer lange levensduur van de VWSG.

6. Compatibiliteit van gegevensverzameling en monitoringsystemen

6.1 Signaaloverdracht

De VWSG verwerkt moeiteloos de transmissie over lange afstanden en verzendt nauwkeurige signalen tot meerdere kilometers. De ESG kampt met lange kabeltrajecten en wordt ernstig beperkt door signaalruis.

6.2 Integratie met SHM-systemen

Beide sensortypen bieden integratie met moderne structurele gezondheidsmonitoringnetwerken. Ze garanderen compatibiliteit met standaard dataloggers. Ze maken naadloos verbinding met IoT-monitoringplatforms en systemen voor monitoring op afstand. Deze interoperabiliteit biedt een geweldige kans om complete monitoringoplossingen aan klanten te introduceren.

7. Typische toepassingen: waarbij elke sensor het beste presteert

7.1 Toepassingen van rekstrookjes met vibrerende draad

• Dammen en waterkrachtcentrales
• Bruggen en tunnels
• Diepe fundamenten
• Hellingen en geotechnische monitoring

7.2 Toepassingen van elektrische spanningsmeters

• Laboratorium testen
• R&D in de lucht- en ruimtevaartsector
• Structureel testen op korte termijn
• Hoogfrequente dynamische metingen

8. Kosten versus waarde: budget op korte termijn versus ROI op lange termijn

Bij het analyseren van opties voor trildraad versus rekstrookjes moeten teams verder kijken dan de initiële aankoopprijs. De ESG biedt lagere initiële kosten. Regelmatig onderhoud en vervanging resulteren echter in veel hogere levenscycluskosten voor de ESG. De VWSG vereist een hogere investering vooraf. Na verloop van tijd levert de VWSG lagere onderhouds- en vervangingskosten op. Een cruciaal inkoopinzicht is dat de totale eigendomskosten (TCO) aanzienlijk belangrijker zijn bij grote, meerjarige projecten.

9. Beslissingsgids: hoe u de juiste rekstrookje voor uw project kiest

9.1 Belangrijkste selectiecriteria

Inkoopteams moeten verschillende kernfactoren evalueren voordat ze een definitieve sensorselectie maken. U moet rekening houden met de totale projectduur en de specifieke omgevingsomstandigheden op de locatie. U moet ook de vereiste nauwkeurigheid bepalen, uw strikte budgetbeperkingen schetsen en de algehele haalbaarheid van de installatie beoordelen.

9.2 Snelle vergelijkingstabel

Factor	Trillende draad	Elektrisch
Stabiliteit	Uitstekend	Gemiddeld
Gevoeligheid	Gemiddeld	Uitstekend
Duurzaamheid	Uitstekend	Laag
Kosten (initieel)	Hoger	Lager

10. Conclusie: technologie afstemmen op projectbehoeften

Er bestaat eenvoudigweg geen ‘one-size-fits-all’-oplossing bij het selecteren van structurele sensoren. Samenvattend is de VWSG de superieure keuze voor langdurige monitoring in zware omstandigheden. De ESG blijft het beste instrument voor zeer nauwkeurige kortetermijntesttoepassingen.

Wij nodigen lezers uit om technisch advies aan te vragen bij ons engineeringteam. Wij kunnen u helpen bij het verkrijgen van op maat gemaakte sensoroplossingen en uw specifieke projectvereisten diepgaand bespreken. Neem contact met ons op voor een op maat gemaakte oplossing voor rekmonitoring voor uw volgende infrastructuurproject.

[Neem nu contact met ons op!]

Veelgestelde vragen

1. Wat is het belangrijkste verschil tussen een rekstrookje met trillende draad en een rekstrookje met elektrische draad?

Het belangrijkste verschil ligt in hun werkingsprincipes. Een VWSG vertrouwt op de frequentieverschuiving van een gespannen draad om spanning te meten, terwijl een ESG spanning meet door een verandering in elektrische weerstand.

2. Welk rekstrookje is beter voor langetermijninfrastructuurprojecten?

Het trillende draadrekstrookje is beter voor langetermijnprojecten. Het beschikt over een inherente weerstand tegen signaaldrift en is gemakkelijk bestand tegen zware omgevingsomstandigheden gedurende meerdere jaren.

3. Waarom hebben elektrische rekstrookjes moeite met signaaloverdracht over lange afstanden?

Elektrische rekstrookjes geven een analoog spanningssignaal af. Dit analoge signaal verslechtert bij lange kabeltrajecten en pikt gemakkelijk elektromagnetische interferentie (EMI) en signaalruis op.

4. Kan ik elektrische rekstrookjes rechtstreeks in beton inbedden?

Hoewel mogelijk, wordt het niet aanbevolen zonder uitgebreide externe bescherming. VWSG's zijn volledig afgedicht en van nature robuust, waardoor ze de industriestandaard zijn voor directe betoninbedding.

5. Welke optie biedt een beter rendement op uw investering (ROI)?

Voor kortetermijn- of laboratoriumprojecten biedt de ESG een betere ROI vanwege lagere initiële kosten. Voor grootschalige of meerjarige infrastructuurprojecten biedt de VWSG een aanzienlijk betere ROI omdat de totale eigendomskosten lager zijn vanwege minimale onderhouds- en vervangingsbehoeften.
