Toepassingen van rekstrookjes in de bouw: belangrijkste voordelen uitgelegd

Elk groot structureel falen in de moderne bouw heeft een gemeenschappelijk waarschuwingssignaal: een signaal dat geruisloos arriveerde, weken of maanden voordat het beton barstte of het staal bezweek. Die waarschuwing was een verandering in spanning: een onzichtbare vervorming die zich ophoopt in het materiaal onder belasting. Het probleem was niet dat de structuur niet communiceerde. Het probleem was dat niemand luisterde.

Rekstrookjes brengen daar verandering in. Het zijn geen passieve instrumenten. Ze vormen het systeem voor vroegtijdige waarschuwing van de bouwsector: sensoren die onzichtbare mechanische spanningen omzetten in meetbare, bruikbare gegevens. Ingenieurs die ze inzetten, verzamelen niet alleen maar cijfers. Ze breiden hun vermogen uit om in een structuur te kijken die, eenmaal gebouwd, ondoorzichtig wordt voor elke andere inspectiemethode.

In dit artikel wordt uitgelegd waar rekstrookjes in de bouw worden gebruikt, welke specifieke voordelen ze opleveren voor projectteams en eigenaren van activa, en hoe u het juiste type voor een bepaalde toepassing kunt selecteren.

Wat doet een rekstrookje eigenlijk?

Voordat u de toepassingen onderzoekt, helpt het om duidelijk te zijn over wat spanning is – en waarom het meten ervan ertoe doet.

Alle constructies ondergaan kleine vervormingen wanneer ze worden blootgesteld aan gewicht. Een vrachtwagen die een brugbalk oversteekt, zorgt ervoor dat de balk naar beneden buigt. Een bouwconstructie heeft tot gevolg dat een betonnen paal druk ondervindt. Een keermuur buigt omdat er aan de tegenoverliggende zijde graafwerkzaamheden plaatsvinden. Wetenschappers definiëren spanning als de vervorming die optreedt in materialen, die ze meten via microspanning (με) om verborgen bewegingen te bestuderen die mensen niet kunnen waarnemen.

Een rekstrookje detecteert deze veranderingen en zet ze om in een elektrisch signaal. Een rekstrookje dient als meetinstrument dat continu structurele bewegingen volgt door zowel uitrekking als compressie te detecteren met een nauwkeurigheid van één microrek.

Het meest gebruikte type in de civiele en geotechnische bouw is de Trildraad (VW) rekstrookje . Het werkingsprincipe is elegant. Een gespannen staaldraad in de sensor trilt met een natuurlijke frequentie. Wanneer de omringende structuur vervormt, verandert de spanning van de draad en verschuift de resonantiefrequentie. Die frequentieverschuiving vertaalt zich rechtstreeks in een spanningsmeting. Omdat de frequentie immuun is voor kabelweerstandsdrift en spanningsvariatie, behouden VW-meters de nauwkeurigheid over kabeltrajecten van meer dan 1.000 meter en meetperioden die tientallen jaren bestrijken - twee omstandigheden die resistieve foliemeters routinematig diskwalificeren voor permanente monitoring van de infrastructuur.

Nu die basis is gelegd, doen deze sensoren hier hun belangrijkste werk.

Waar rekstrookjes worden gebruikt in de bouw: zes cruciale toepassingen

1. Bruggen en verhoogde constructies

Op het oppervlak gemonteerde en aan het oppervlak gelaste rekstrookjes op brugliggers, dekplaten en lagerzones volgen de respons op belasting, thermische cycli en kruip op lange termijn. Voor verouderde bruggen die te maken hebben met verhoogde verkeersbelasting of seismische aanpassingen, vormen deze gegevens een basis voor beslissingen over de belastingsbeoordeling op basis van feitelijk structureel bewijs in plaats van conservatieve technische aannames. Het identificeert ook secties met afwijkende spanningsconcentraties – de eerste indicator van plaatselijke vermoeiingsschade.

2. Betonstortingen en massaconstructies

Inbeddingsrekstrookjes worden tijdens de bouw rechtstreeks in vers beton gegoten. Ze monitoren de uithardingsspanningen, thermische gradiënten in massief beton en langdurige zettingen – allemaal processen die volledig ontoegankelijk zijn nadat het storten is voltooid. Bij de constructie van dammen, dikke brughoofden en grote funderingsplaten kunnen interne thermische gradiënten tijdens hydratatie trekspanningen genereren die beton van binnenuit doen scheuren. Ingebouwde meters detecteren deze omstandigheden in realtime, waardoor aannemers de uithardingsprocedures kunnen aanpassen voordat er schade wordt aangericht. Dit maakt het monitoren van de inbedding tot een instrument voor kwaliteitscontrole tijdens de bouw, en niet slechts tot een inspectie-instrument erna.

3. Diepfunderingen en paalsystemen

Rebar rekmeters worden tijdens de montage van de paalkooi in lijn met wapeningsstaven geïnstalleerd en vervolgens in de paal gegoten. Ze meten de daadwerkelijke belastingoverdracht van de paalkop naar de onderliggende draaglagen; gegevens die anders onmogelijk te verkrijgen zijn nadat de paal is gebetonneerd. Dit valideert direct de geotechnische ontwerpaannames die tijdens de funderingsontwerpfase van het project zijn gemaakt. Voor hoge gebouwen, brugpijlers en elke constructie waarbij de prestaties van de fundering van cruciaal belang zijn, dicht deze verificatiestap de kloof tussen wat het model voorspelde en wat de grond feitelijk oplevert.

4. Keermuren en graafondersteuning

Stedelijke gebieden worden geconfronteerd met de gevaarlijkste monitoringuitdagingen tijdens diepe graafwerkzaamheden. Spanningsmeters op soldaatpalen, damwanden en tieback-ankers zorgen voor continue metingen tijdens de hele graafcyclus. Ze identificeren veranderingen in de bodemdruk en de beweging van gebouwen voordat fysieke veranderingen zichtbaar worden. De gegevens helpen bouwteams bij het bepalen van de noodzakelijke beschermende maatregelen, terwijl ze beslissen hoe snel ze moeten uitgraven en wanneer ze ondersteunende constructies moeten installeren op bouwplaatsen in de metro en opgravingslocaties in de kelder naast bestaande gebouwen.

5. Tunnels en ondergrondse werken

Meters die op tunnelbekledingen en rotsbouten zijn gemonteerd, detecteren door overbelasting veroorzaakte convergentie: de geleidelijke vermindering van de tunneldiameter die in de loop van de tijd wordt veroorzaakt door gronddruk. Ze lossen veranderingen op millimeterschaal op, waardoor ze de zich ontwikkelende instabiliteit kunnen identificeren lang voordat de toestand voor inspecteurs duidelijk wordt. Bij het tunnelen op zachte grond door stedelijke gebieden, waar zettingen aan het oppervlak binnen de millimetertoleranties moeten blijven, is deze resolutie geen technische verfijning. Het is een veiligheidsvereiste.

6. Windtorens en hoge constructies

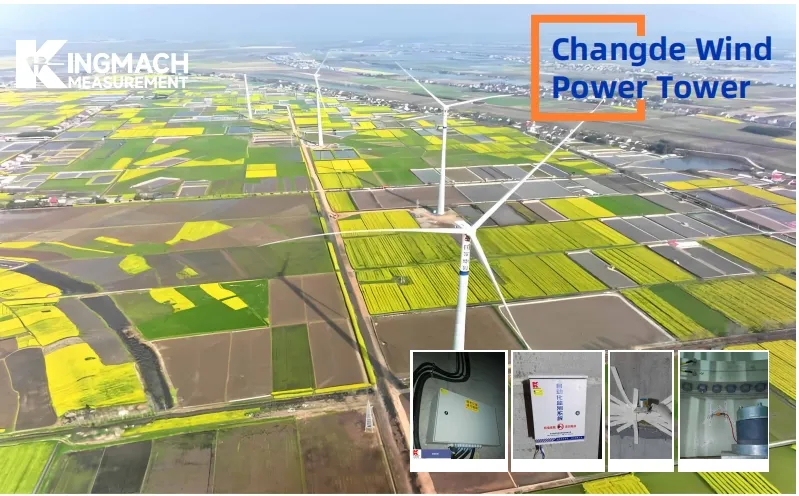

Aan het oppervlak gelaste rekstrookjes op flenzen en basissecties van windturbinetorens monitoren de accumulatie van vermoeidheid onder de cyclische belasting die de levensduur van een windtoren domineert. Elke rotatie van de rotor veroorzaakt een kleine spanningscyclus op de toren. Over twintig jaar lopen die cycli in de miljarden. Dankzij de spanningsgegevens kunnen operators de resterende levensduur tegen vermoeiing nauwkeurig berekenen – van inspectieschema's met vaste intervallen naar op omstandigheden gebaseerde onderhoudsprogramma's die zowel veiliger als kosteneffectiever zijn.

Zes belangrijke voordelen van rekstrookmonitoring bij bouwprojecten

Het begrijpen van de toepassingen is nuttig. Door te begrijpen waarom deze toepassingen de investering rechtvaardigen, kunnen projectteams de zaak intern en bij klanten bepleiten. Dit zijn de zes voordelen die er het meest toe doen.

Voordeel 1: Vroegtijdige detectie van structurele problemen

Rekstrookjes detecteren afwijkende belastingspatronen weken of maanden voordat macroscopische symptomen – scheuren, doorbuiging, zettingen – zichtbaar worden. Deze doorlooptijd zet de noodhulp om in een geplande interventie. Het financiële verschil tussen een gecontroleerde reparatie en een ongeplande structurele sluiting bedraagt ​​doorgaans een orde van grootte. Het veiligheidsverschil is absoluut. Vroegtijdige detectie bespaart niet alleen geld. Het geeft ingenieurs tijd om weloverwogen beslissingen te nemen in plaats van reactieve beslissingen te nemen.

Voordeel 2: Validatie van aannames over technisch ontwerp

Geen enkel structureel model is een perfecte replica van de werkelijkheid. Bodemgedrag, belastingverdeling, verbindingsprestaties en materiaalvariabiliteit introduceren allemaal hiaten tussen wat ontwerpberekeningen voorspellen en wat een constructie feitelijk ervaart. Gegevens over rekstrookjes van echte belastingen bieden de feedback die deze gaten opvult. Deze validatie is vooral waardevol bij eersteklas projecten, complexe bodemomstandigheden of innovatieve structurele geometrieën – precies de situaties waarin de ontwerponzekerheid het grootst is en de kosten van het fout zijn het grootst.

Voordeel 3: Continue realtime gegevens gedurende de volledige levenscyclus van activa

Periodieke handmatige inspectie levert een momentopname op. Een netwerk van rekstrookjes zorgt voor een continue film. De meters zijn verbonden met dataloggers en visualisatieplatforms en leveren 24/7 metingen met configureerbare waarschuwingsdrempels. Projecteigenaren kunnen vanaf elke locatie de structurele gezondheid monitoren, wat een aanzienlijk operationeel voordeel is voor internationale asseteigenaren die infrastructuur in meerdere regio’s beheren. Monitoring op afstand vermindert ook de frequentie van dure bezoeken van deskundigen ter plaatse – een directe besparing op grote, geografisch verspreide projecten.

Voordeel 4: Ondersteuning voor naleving van regelgeving en veiligheidsrapportage

Regelgevers in veel rechtsgebieden vereisen nu gedocumenteerde structurele monitoring als voorwaarde voor exploitatievergunningen voor dammen, grote bruggen en hoogbouwfunderingen. Rekstrookjessystemen produceren de gekalibreerde gegevensrecords met tijdstempel die aan deze eisen voldoen. Ze bieden ook het bewijsmateriaal dat nodig is voor incidentonderzoek, verzekeringsclaims en aansprakelijkheidsbeoordelingen. Voor projecteigenaren die in meerdere regelgevingsomgevingen opereren, vereenvoudigt een consistent monitoringprotocol, gebouwd op internationaal gekalibreerde sensoren, de naleving aanzienlijk.

Voordeel 5: Verlengde levensduur van assets door datagestuurd onderhoud

Structuren die worden onderhouden op basis van feitelijke toestandsgegevens in plaats van vaste tijdsintervallen vermijden twee symmetrische fouten: voortijdige pensionering (het buiten gebruik stellen van een constructie die nog jaren van veilige levensduur heeft) en uitgestelde interventie (het blijven exploiteren van een constructie tot voorbij het punt waarop onderhoud meer kost dan vervanging). Sensorgestuurde onderhoudsstrategieën hebben de levensduur van infrastructuur bij grote infrastructuurprogramma's wereldwijd consequent met jaren of decennia verlengd. Het rendement op de sensorinvestering neemt toe gedurende de levensduur van het actief.

Voordeel 6: Vermindering van de blootstelling aan verzekeringen en aansprakelijkheid

Dit voordeel krijgt in de technische literatuur minder aandacht dan het verdient. Gedocumenteerde structurele monitoringprogramma's worden door projectverzekeraars, concessiefinanciers en ratingbureaus voor infrastructuurobligaties steeds meer erkend als bewijs van actief risicobeheer. Deze erkenning heeft meetbare effecten: lagere verzekeringspremies, gunstiger leningsvoorwaarden en een groter vertrouwen van investeerders in infrastructuurconcessies voor de lange termijn. Voor projectontwikkelaars is het sensorsysteem niet alleen een technisch hulpmiddel. Het is een instrument voor financieel bestuur.

Kies de juiste rekstrookje voor uw bouwproject

Het selecteren van het juiste type meter volgt op twee vragen: Wanneer wordt het geïnstalleerd in verhouding tot de constructie? Welk materieel en structureel element monitort het?

Projectscenario	Aanbevolen metertype	Belangrijkste reden
Nieuw betonstorten (funderingen, dammen, platen)	Inbedding VW-rekstrookje	Geïnstalleerd vóór het gieten; geen toegang daarna
Bestaand beton of constructiehout	Opbouw-VW-rekstrookje	Geschroefd of verlijmd zonder structurele tussenkomst
Stalen liggers, brugliggers, torenflenzen	Aan het oppervlak gelaste VW-rekstrookje	De gelaste verbinding is bestand tegen trillingen en cyclische belastingen
Monitoring van wapening en paalwapening	Wapening rekmeter	Meet de axiale belasting direct in de staaf

Naast de typeselectie zijn er nog twee andere overwegingen van toepassing op de meeste internationale projecten. Ten eerste kunnen slimme en digitale uitgangsvarianten – modellen met RS-485-uitgang en ingebouwde temperatuurcompensatie – rechtstreeks worden geïntegreerd met IoT-dataloggers en gecentraliseerde monitoringplatforms. Veel specificaties voor infrastructuuraanbestedingen vereisen nu expliciet de output van digitale sensoren, vooral bij smart-city- en grote transportprojecten. Ten tweede zijn fabriekskalibratiecertificaten essentieel voor naleving van de regelgeving en verzekeringsdocumentatie. Kopers moeten vóór de aanschaf de traceerbaarheid van de kalibratie bevestigen, vooral wanneer sensoren over de grens worden aangeschaft.

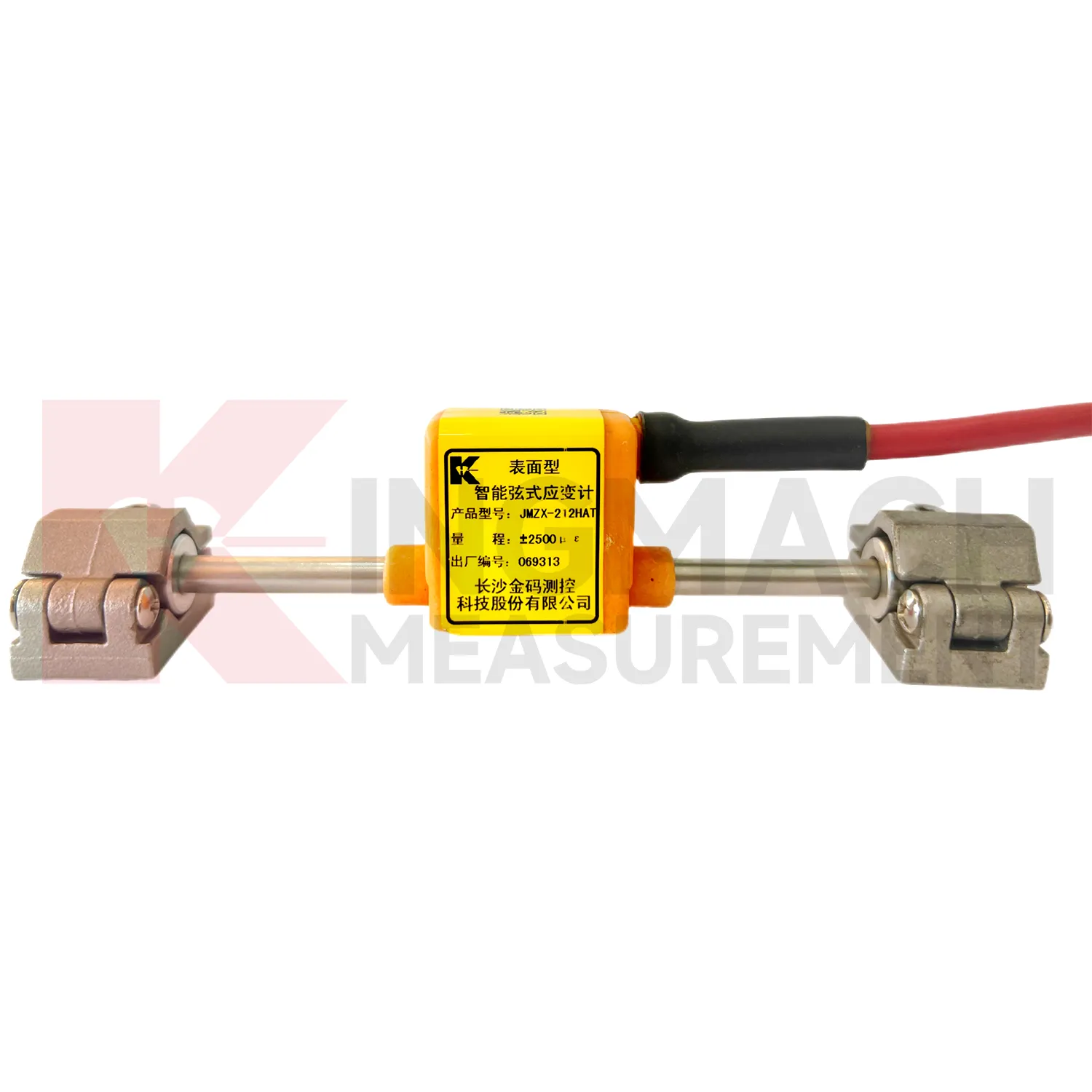

Voor ingenieurs die rekstrookjes specificeren voor infrastructuurprojecten, Kingmach's assortiment rekstrookjes met vibrerende draad omvat oppervlakte-, inbeddings-, gelaste en wapeningsrekmeterconfiguraties - met slimme digitale uitvoeropties ontworpen voor integratie met moderne monitoringsystemen.

Conclusie

Een constructie onder belasting communiceert altijd. Het communiceert via microvervormingen die geen enkel inspecteursoog kan waarnemen en die geen enkel visueel onderzoek kan kwantificeren. Rekstrookjes zijn de instrumenten die die communicatie begrijpelijk maken – ze vertalen mechanische spanning in de gegevens die ingenieurs en asset-eigenaren nodig hebben om goede beslissingen te nemen.

De voordelen reiken veel verder dan de instrumentatieruimte. Vroegtijdige detectie redt levens en budgetten. Ontwerpvalidatie verbetert de kwaliteit van toekomstige projecten. Continue monitoring maakt toezicht op afstand op elke schaal mogelijk. Naleving van de regelgeving wordt documenteerbaar in plaats van aangenomen. Onderhoud verlengt de levensduur van activa. En het financiële risicobeheer verbetert op manieren die zowel voor verzekeraars als voor beleggers zichtbaar zijn.

De juiste sensor, correct gespecificeerd en correct geïnstalleerd, registreert niet alleen wat een constructie doet. Het geeft elke belanghebbende – ingenieur, eigenaar, toezichthouder en verzekeraar – het vertrouwen om te weten dat de structuur zich gedraagt ​​zoals het hoort, en de waarschuwing die ze nodig hebben als dat niet het geval is.

Als u sensoren specificeert voor een aankomend project, neem dan contact op met het technische team van Kingmach met uw projectparameters voor een aanbeveling voor sensorselectie die is afgestemd op uw structurele type, installatieomstandigheden en monitoringdoelstellingen.

Veelgestelde vragen

1. Welke soorten rekstrookjes worden het meest gebruikt in de civiele bouw?

Trildraad (VW) rekstrookjes zijn de dominante keuze voor permanente civiele en geotechnische monitoringtoepassingen. Ze zijn verkrijgbaar in configuraties voor opbouwmontage, inbedding, oppervlaktelassen en rekmeters voor wapening, zodat ze geschikt zijn voor verschillende structurele elementen en installatieomstandigheden. Hun frequentie-outputprincipe levert stabiele, langetermijnmetingen op die resistieve foliemeters niet op betrouwbare wijze kunnen ondersteunen gedurende meerjarige monitoringprogramma's.

2. Hoe lang gaan ingebedde rekstrookjes mee in betonconstructies?

Hoogwaardige VW-inbeddingsmeters zijn ontworpen voor een levensduur van meer dan 25 tot 30 jaar, mits correct geïnstalleerd en beschermd met de juiste kabelgeleiding. Veel monitoringinstallaties voor dammen en bruggen produceren al ruim twintig jaar consistente gegevens. De prestaties op lange termijn zijn afhankelijk van de installatiekwaliteit, kabelbescherming en de kalibratiestabiliteit van het sensorelement; allemaal factoren die vóór aanschaf door de fabrikant moeten worden bevestigd.

3. Kunnen rekstrookjes werken in ondergedompelde of volledig drassige omstandigheden?

Ja. De meeste VW-rekstrookjes van civiele kwaliteit hebben een IP68-waterdichtheidsclassificatie en zijn specifiek ontworpen voor gebruik onder water in maritieme omgevingen, waterkerende constructies en verzadigde grondomstandigheden. De inbeddingsmodellen die worden gebruikt bij het monitoren van dammen en kustfunderingen werken routinematig onder de grondwaterspiegel of binnen het lichaam van waterkerende constructies gedurende hun volledige ontwerplevensduur.

4. Wat is het verschil tussen een rekstrookje voor opbouwmontage en een rekstrookje voor inbedding?

Een opbouwmeter wordt geïnstalleerd aan de buitenkant van een bestaande constructie – vastgelijmd met epoxy of vastgeschroefd via beugels – nadat de constructie is voltooid. Het meet de spanning op het structurele oppervlak. Een inbeddingsmeter wordt tijdens de constructie rechtstreeks in vers beton gegoten en meet de spanning in het lichaam van het structurele element. Inbeddingsmeters leveren gegevens over de interne spanningstoestand van massief beton, waar oppervlakte-instrumenten geen toegang toe hebben, en ze blijven permanent op hun plaats als onderdeel van de constructie.

5. Hoe kunnen rekstrookjes worden geïntegreerd met moderne platforms voor structurele gezondheidsmonitoring?

Slimme VW-rekstrookjes met digitale RS-485-uitgang maken rechtstreeks verbinding met compatibele dataloggers, die de meetwaarden via mobiele, satelliet- of bekabelde netwerken naar cloudgebaseerde of lokale monitoringplatforms verzenden. Deze platforms geven realtime belastinggegevens weer, passen waarschuwingsdrempels toe en genereren geautomatiseerde rapporten voor compliance- en onderhoudsteams. De integratie vereist compatibele datalogger-hardware en netwerkconnectiviteit op de monitoringlocatie – die beide moeten worden gespecificeerd naast de sensorselectie in de projectplanningsfase.
