Specificatiesgids voor de Kingmach-verplaatsingsmeter

Begin met de beweging die je moet meten

Definieer de verplaatsingsmodus voordat u gegevensbladen vergelijkt. Een scheurmeter die een voeg van 20 mm meet, lost niet hetzelfde probleem op als een GNSS-eenheid die hellingbewegingen volgt, een staalkabelsensor die lange afstanden meet, of een meerpuntsmeterbeweging op verschillende gesteentelagen. Bereik, installatiemethode en gegevensinterpretatie zijn allemaal afhankelijk van het bewegingstype.

Het verplaatsingsbereik van Kingmach omvat lineaire verplaatsing, scheurbreedte, beweging van dilatatievoegen, grootschalige oppervlakteverplaatsing, geogridvervorming, bekistingszetting, verplaatsing van omringend gesteente en verplaatsing van gesteente. Selecteer eerst de meetstructuur uit de applicatie en verfijn vervolgens de numerieke specificatie.

• Controleer voor scheur- of voegbreedte het korte bereik, de resolutie, de montagebasis, de meetlat en de stabiliteit op lange termijn.
• Voor de relatieve verplaatsing van bruggen, dammen, spoorwegen of gebouwen dient u de nauwkeurigheid, temperatuurinvloed, waterdichtheid en acquisitiecompatibiliteit te controleren.
• Controleer voor monitoring van hellingen of aardverschuivingen het bereik, de communicatie, de voeding, de weersbestendigheid en de werking zonder toezicht.
• Controleer op gesteentelagen of vervorming van het gesteente de ankerstructuur, de boor- en groutmethode, de meetpunten en de installatiediepte.
• Voor bekistings- en constructiebewaking, controlebeveiliging, responsbetrouwbaarheid, tijdelijke montage en alarmintegratie.

Specificaties kernverplaatsingsmeter om te vergelijken

Bereik: vermijd zowel ondermaat als onnodig overmaat

Een sensor met te weinig bereik kan tijdens een grote gebeurtenis zijn limiet bereiken. Een sensor met een veel groter bereik dan nodig is voor het project kan de kosten verhogen zonder de zichtbaarheid van kleine bewegingen te verbeteren. Maak een schatting van de normale, seizoens-, bouwfase- en waarschuwingsniveaubewegingen voordat u het bereik kiest.

Voor korte structurele bewegingen is de Kingmach JMDL-52XXADT Differentiële verplaatsingsmeter is verkrijgbaar in de maten 20 mm, 50 mm en 100 mm. De JMDL-22XXAT Slimme scheurmeter omvat modellen van 20 mm, 50 mm, 100 mm en 200 mm. Voor langere reizen is de JMLS-22XXADT Kabelverplaatsingssensor omvat opties van 0-500 mm, 0-1000 mm en 0-2000 mm.

Voeg marge toe voor de beweging die technische actie teweegbrengt, en niet een willekeurig percentage. De sensor moet de waarschuwingsgebeurtenis registreren zonder zo ver onder de volledige schaal te werken dat het geselecteerde bereik weinig praktische waarde biedt voor normale trendmonitoring.

Resolutie en nauwkeurigheid beantwoorden verschillende vragen

Resolutie is de kleinste weergegeven stapgrootte. Nauwkeurigheid is het verwachte verschil tussen de gerapporteerde waarde en de werkelijke verplaatsing. Een meter kan 0,01 mm weergeven terwijl de nauwkeurigheid ervan wordt uitgedrukt als een percentage van de volledige schaal, dus de twee waarden moeten samen worden beoordeeld.

De JMDL-52XXADT is gespecificeerd met een resolutie van 0,01 mm en een nauwkeurigheid van +/- 0,1% FS. De slimme verplaatsingsmeter voor algemeen gebruik heeft een resolutie van 0,01 mm en een nauwkeurigheid van 0,5% FS. Het magnetostrictieve model is gespecificeerd met een resolutie van 0,01 mm en een nauwkeurigheid van +/- 0,05%FS. Resolutie beïnvloedt de zichtbaarheid van kleine trends; nauwkeurigheid beïnvloedt het vertrouwen in de absolute waarde.

Stel geen alarmdrempel in op basis van alleen de weergavetoename. Houd rekening met nauwkeurigheid, herhaalbaarheid, temperatuurinvloed, beweging van de installatie en de beslissingsmarge van het project om hinderlijke alarmen en verkeerde interpretaties te verminderen.

Stem het detectieprincipe af op de locatie

Het detectieprincipe beïnvloedt drift, duurzaamheid, installatie, onderhoud en signaalgedrag. Inductieve frequentiegemoduleerde meters zijn geschikt voor veel structurele verplaatsings- en dilatatievoegtaken, omdat hun digitale architectuur stabiele monitoring over lange afstanden ondersteunt. Staalkabelsensoren kunnen langere verplaatsingen of indirecte bewegingspaden aan, terwijl GNSS grootschalige oppervlaktebewegingen op afgelegen punten ondersteunt.

De JMCW-21XXADT Magnetostrictieve verplaatsingsmeter is een aanvullende contactloze optie binnen de Kingmach-verplaatsingsportfolio; het is geen verplaatsingssensor met trillende draad. De contactloze detectiestructuur is bedoeld voor toepassingen waarbij verminderde mechanische slijtage en absolute lineaire positiemeting nuttig zijn. De gepubliceerde specificatie omvat IP67-bescherming, RS485-communicatie en werking van -30 C tot +80 C.

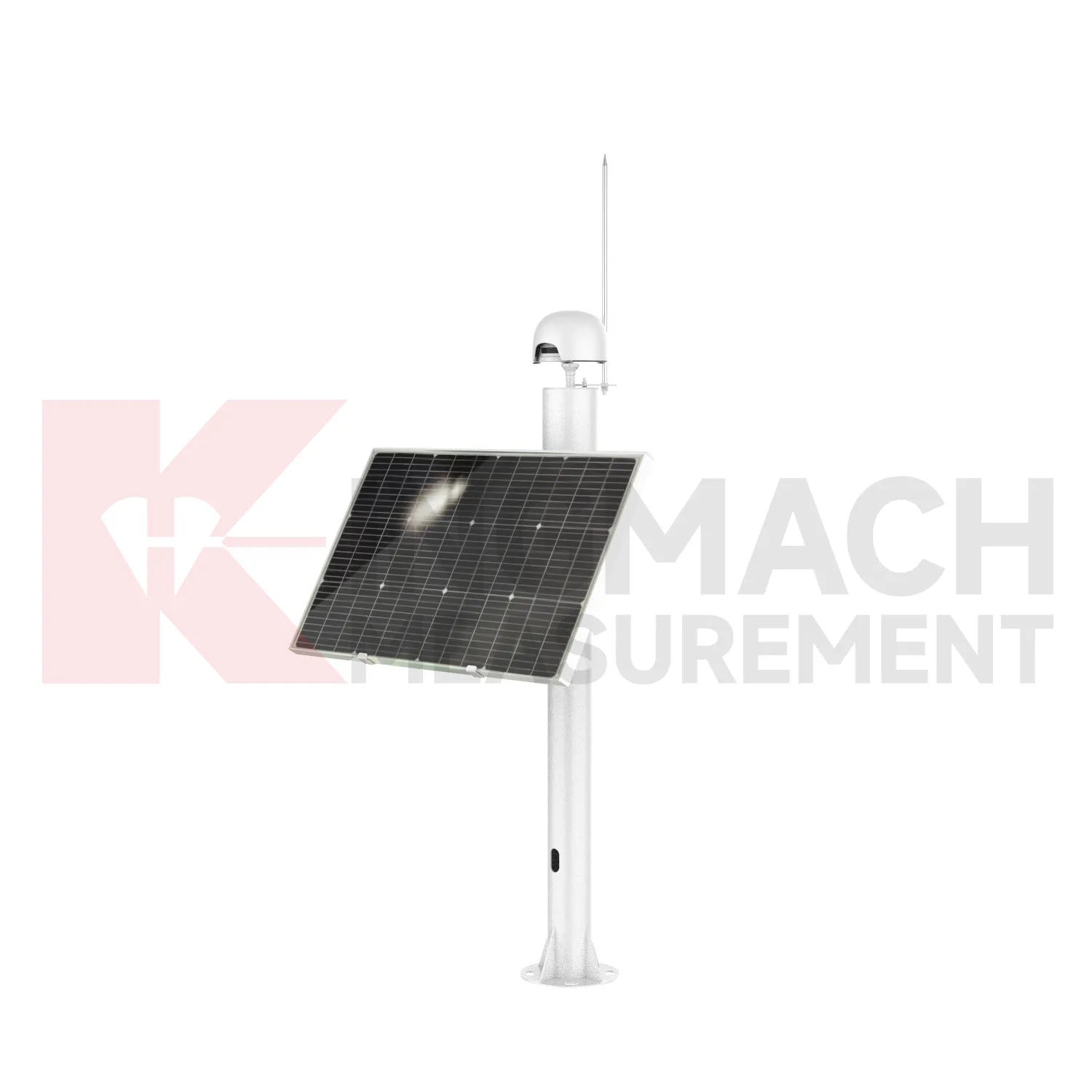

Voor oppervlaktebewegingen op afstand is de Geïntegreerd GNSS JMBD-1050YT ondersteunt positionering in meerdere constellaties, 4G- en RS485-communicatie, werking op zonne-energie plus lithiumbatterij, IP67-bescherming en een omgevingsbereik van -40 C tot +85 C. Selecteer GNSS wanneer de vereiste output positionele beweging over een groter gebied is in plaats van lokale gezamenlijke verplaatsing.

Schermtemperatuur, water, stof en elektrische blootstelling

Civiele monitoringlocaties stellen sensoren bloot aan regen, condensatie, stof, modder, trillingen, trekken van kabels, corrosieve lucht en elektrische storingen. Behandel afdichtings- en milieugrenzen als primaire selectiecriteria. Een geschikt detectieprincipe kan nog steeds falen als de behuizing, connector, kabelinvoer of montagerichting niet overeenkomt met de locatie.

Vergelijk het werkingsbereik met het microklimaat van de installatie in plaats van met een nabijgelegen weerstation. Een damgalerij, tunnelbekleding, brugdek en blootgestelde helling kunnen zeer verschillende temperatuur- en vochtigheidsomstandigheden hebben. Controleer kabelbescherming, connectorafdichting, afvoer, aarding en overspanningsbeveiliging als onderdeel van het installatieontwerp.

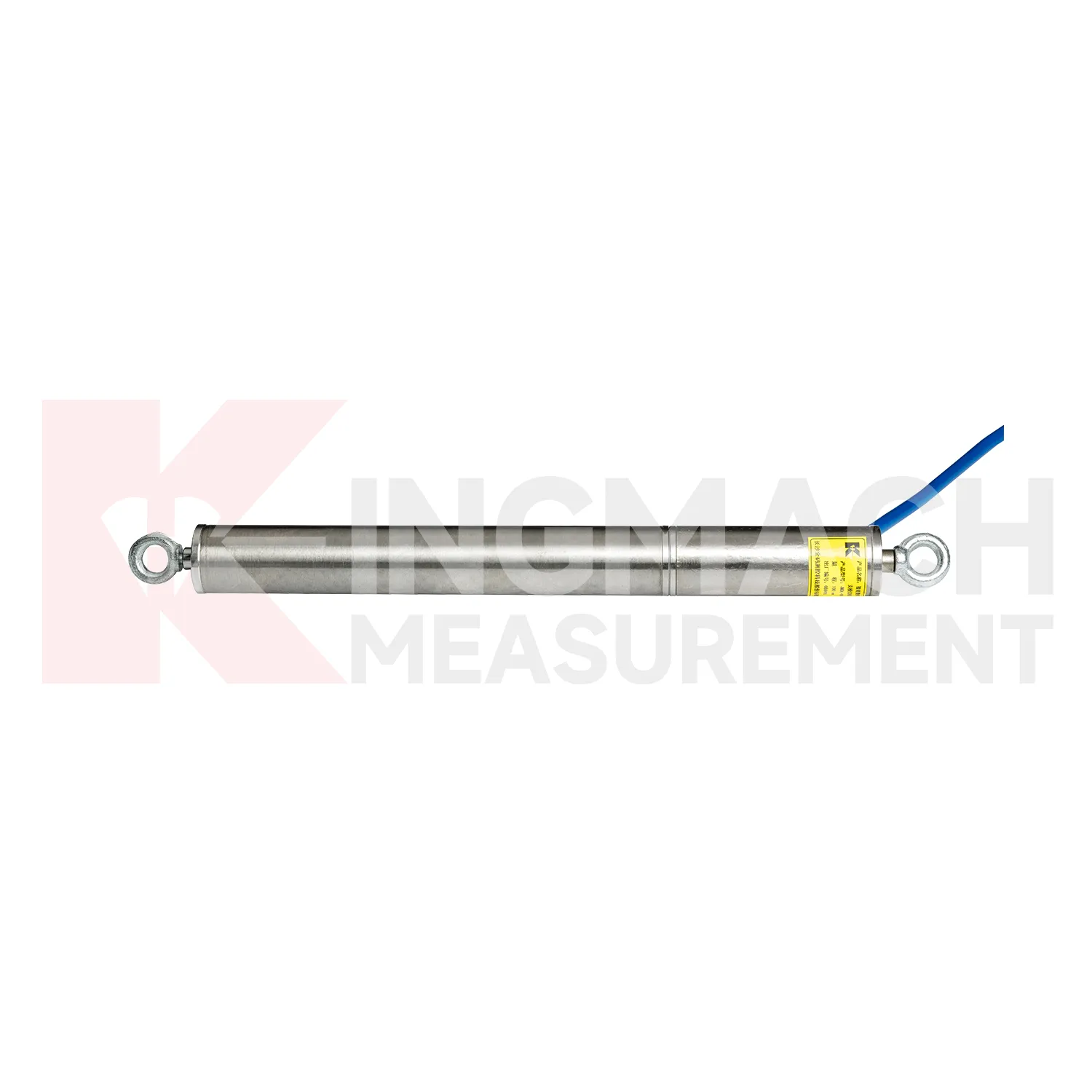

De staalkabelverplaatsingssensor van Kingmach is gespecificeerd voor IP67 en -30 C tot +70 C. De magnetostrictieve meter is gespecificeerd voor IP67 en -30 C tot +80 C. JMDL-49XXAT Slimme bekisting/staaldraadverplaatsingsmeter is gespecificeerd op IP68, wat geschikt kan zijn voor installaties met een grotere blootstelling aan water en stof als de meetstructuur ook bij het project past.

Bevestig de volledige communicatie- en acquisitieketen

Een verplaatsingsmeter creëert alleen bruikbare informatie wanneer het signaal een systeem bereikt dat het resultaat opslaat, controleert en rapporteert. Bevestig vóór aankoop de communicatiemodus, kabelafstand, baudsnelheid, indien van toepassing, compatibiliteit van de logger, voeding, aarding, overspanningsbeveiliging, conversie van technische eenheden, tijdsynchronisatie en controles van de gegevenskwaliteit.

RS485 is gebruikelijk bij robuuste digitale monitoring omdat het veldintegratie en langere kabellengtes ondersteunt. Afgelegen punten hebben mogelijk ook 4G, opladen via zonne-energie of werking op batterijen nodig. Bekijk de sensor, kabel, logger, behuizing, software, alarmlogica en onderhoudstoegang als één systeem in plaats van afzonderlijke regelitems.

De JMDL-21XXAT Slimme verplaatsingsmeter voor algemeen gebruik slaat sensoridentificatie- en kalibratie-informatie op en kan werken met automatische acquisitie voor onbeheerde monitoring. Bevestig tijdens de beoordeling van de offerteaanvraag de exacte uitlezing of logger, bedrading, adressering, softwaretoewijzing en inbedrijfstellingsprocedure voor het geselecteerde model.

Behandel installatiehardware als onderdeel van de meting

De verplaatsingsmeting is afhankelijk van het overbrengen van daadwerkelijke beweging naar het sensorelement zonder losheid, buigfout, wrijving of onbedoelde beperking. Bekijk de installatietekening voordat u een sensor goedkeurt. Montagegeometrie, verwachte bewegingsrichting, kabelgeleiding, toegang voor nulstelling en bescherming tegen constructieschade hebben allemaal invloed op de gegevenskwaliteit.

Scheurmeters vereisen een stabiele basis en geschikte meetstaven. De JMDL-24XXAT Slimme flexibele verplaatsingsmeter moet vervormen met het geogrid of versterkte materiaal dat wordt bewaakt. De JMDL-31XXAT Slimme meerpuntsverplaatsingsmeter maakt gebruik van ankers op verschillende diepten met boren, voegen, beschermbuizen en installatiemateriaal.

Voor beweging van gesteente of omringende rotsen, de JMDL-32XXAT Slimme éénpuntsverplaatsingsmeter voor gesteenten maakt gebruik van een flens, sensor, trekstang, ankerkop en PVC-buisconstructie. Deze componenten bepalen hoe de sensor de beweging van rotsmassa volgt, dus horen ze thuis in de technische beoordeling en offerte en worden ze niet behandeld als optionele accessoires.

Kingmach verplaatsingsmeter specificatiekaart

Geverifieerde Kingmach-projectvoorbeelden

Egongyan-brug voor alleen spoorwegen, Chongqing (2019)

De Egongyan Rail-only Bridge-monitoringproject afgedekte kabelkracht, doorbuiging, barst en omgevingsmonitoring. De lijst met projectuitrusting omvat de JMDL-22XXAT Smart Crack Gauge samen met apparatuur voor rek, belasting, kanteling, versnelling, temperatuur-vochtigheid, regenval, wind en geautomatiseerde acquisitie. Voor een offerteaanvraag voor een brug laat dit voorbeeld zien waarom een ​​scheurmeter moet worden gespecificeerd als onderdeel van een gecoördineerde monitoringketen. Kopers moeten het scheur- of verbindingsbereik, de montagelocatie, de omgevingsblootstelling, de acquisitie-interface en de alarmdrempel samen definiëren in plaats van de meter alleen op resolutie te selecteren.

Registreer de meetbasislijn, beschermende hardware, inspectietoegang en acceptatiecriteria voor elk punt voordat de installatie begint.

Yuping-Panzhou-snelweg, Guizhou (2023)

De Yuping-Panzhou Expressway-project omvatte tunnelzetting, convergentie van boog-taille, scheuren en monitoring van structurele spanningen. De toepassingslijst omvat een Smart Crack Gauge en laserverplaatsingsmeting naast hydrostatische niveau- en trildraad-rekinstrumenten. De casus ondersteunt een multiparameterbenadering van tunnelvervorming: lokale scheuropening, convergentie, zetting en spanning beantwoorden verschillende technische vragen. Voor aanbestedingen specificeert u waar elk verplaatsingspunt is geïnstalleerd, de verwachte richting en omvang van de beweging, hoe de meting het monitoringplatform bereikt en welke drempel inspectie of escalatie initieert.

Het installatieplan moet ook het referentiepunt, de montagetolerantie, kabelbescherming, inbedrijfstellingstest en toegangsmethode voor later onderhoud identificeren.

Changde-windenergietoren, Hunan (2025)

De Changde Wind Power Tower-project bewaakte funderingszetting, kracht van de steunkabel, structurele trillingen, scheuren in overgangssecties en spanning. De bijbehorende uitrusting omvat de JMLS-22XXADT-kabelverplaatsingssensor als onderdeel van een breder sensorpakket. Dit voorbeeld is nuttig wanneer lange reizen of indirecte bewegingen moeten worden gemonitord met andere structurele reacties. Definieer tijdens de selectie het draadpad, het bewegingsbereik, de retourrichting, de montagestabiliteit, de blootstelling aan de behuizing, de communicatieroute en de toegang voor inspectie. Deze details bepalen of de sensor structurele bewegingen volgt zonder speling, wrijving of mechanische interferentie.

Acceptatie moet een gecontroleerde reiscontrole, basislijnmeting, kabelinspectie en bevestiging omvatten dat de output het toegewezen monitoringkanaal bereikt.

Prijzen, documentatie en commerciële voorwaarden

De prijs van de verplaatsingsmeter is afhankelijk van het exacte model, bereik, vermogen, kabellengte, installatiehardware, logger, behuizing, voedingssysteem, software, hoeveelheid, kalibratiedocumentatie en leveringsomvang. Zonder deze input zou een publieke dollarmarge misleidend zijn. Vraag een configuratiegebaseerde offerte aan en vergelijk leveranciers met dezelfde stuklijst.

Voor de JMDL-52XXADT duidt de huidige commerciële informatie op een minimumbestelling uit één stuk, onderhandelde prijzen, T/T vooraf, dozen of houten kistverpakkingen en verzending binnen 30 dagen na volledige betaling. Bevestig alle commerciële voorwaarden in de formele offerte, omdat configuratie, hoeveelheid, maatwerk en projectplanning de uiteindelijke aanbieding kunnen veranderen.

• Geef de toepassing, verwachte beweging, vereist bereik, resolutie, nauwkeurigheid en alarmdrempel op.
• Vermeld de vereisten voor bedrijfstemperatuur, blootstelling aan water en stof, kabelroute, stroom, communicatie en datalogger.
• Maak een lijst van de vereiste beugels, stangen, ankers, flenzen, beschermbuizen, behuizingen en installatiediensten.
• Vraag het datablad, kalibratie-informatie, bedradingsdefinitie, installatiehandleiding, garantievoorwaarden, verpakking, doorlooptijd en toepasselijke certificeringsdocumenten aan.

Controlelijst vóór aankoop voor ingenieurs

• Definieer het verplaatsingstype: scheurbreedte, voegbeweging, zetting, lange verplaatsing, oppervlaktebeweging, beweging van de gesteentelaag of vervorming van het gesteente.
• Stel het bereik in met een marge voor normale, seizoens-, bouwfase- en waarschuwingsniveaubewegingen.
• Controleer samen de resolutie, nauwkeurigheid, herhaalbaarheid, stabiliteit en temperatuurinvloed.
• Bevestig water, stof, trillingen, corrosie, bliksem en installatieoriëntatie op het meetpunt.
• Controleer uitvoer, voeding, kabelafstand, loggercompatibiliteit, softwaretoewijzing en communicatie op afstand.
• Bekijk beugels, bases, stangen, ankers, flenzen, beschermbuizen en voegvereisten.
• Vraag kalibratiegegevens, seriële identificatie, bedradingsgegevens, installatietekeningen en richtlijnen voor de inbedrijfstelling aan.
• Bevestig configuratie, hoeveelheid, verpakking, levering, garantie, betaling en after-salesondersteuning voordat u de inkooporder plaatst.

Veelgestelde vragen

Laatste opmerking: Bevestig vóór aankoop elke specificatie aan de hand van het projectontwerp, de lokale omgeving, de monitoringdrempel, de installatietekening en de data-acquisitiearchitectuur.
