Verticaal inclinatiemetersysteem JMQJ-7915ATS

Algemene productinformatie

Zakelijke voorwaarden voor producten

Beschrijving

Invoering:

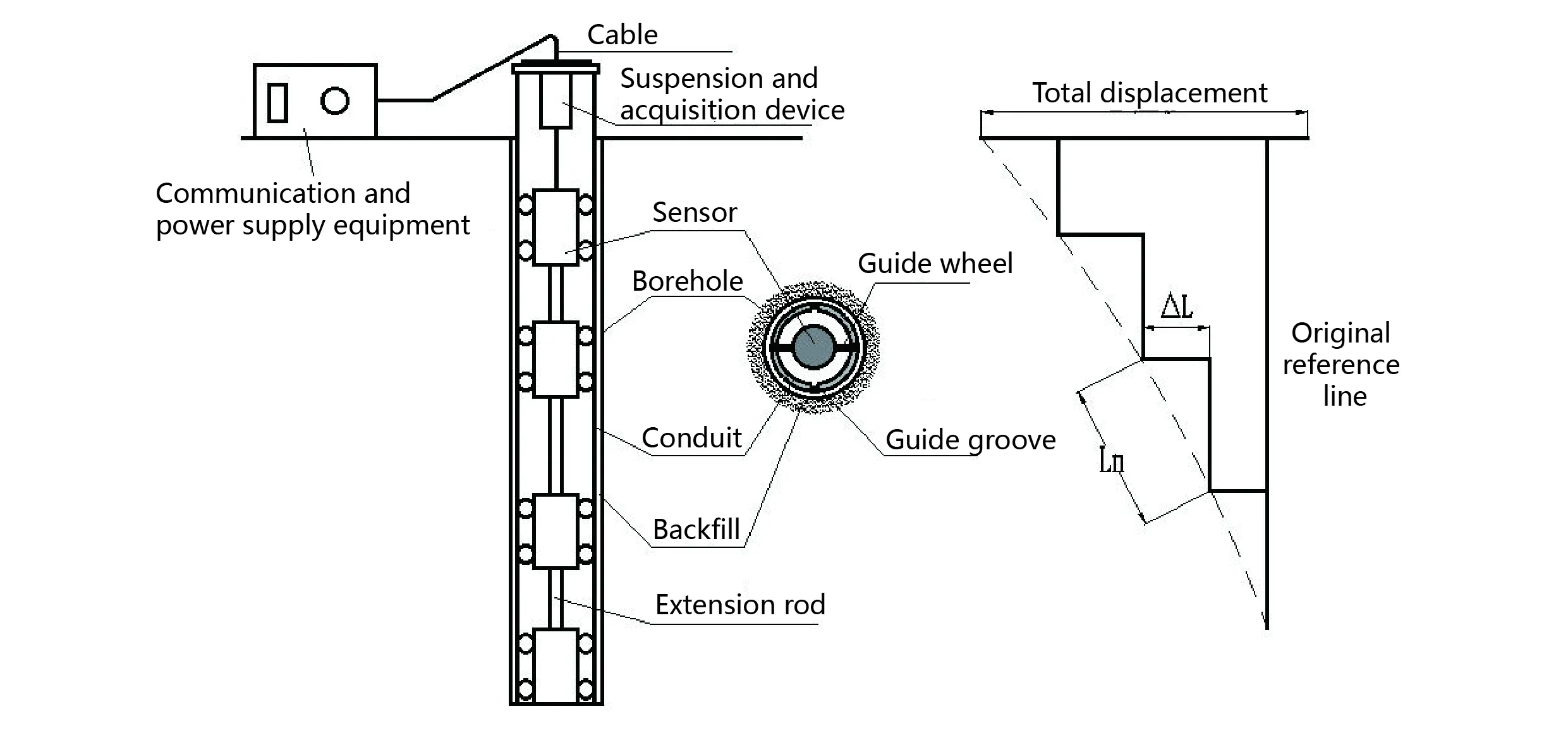

Het Vertical In-Place Inclinometer-systeem bestaat uit twee delen: een meerpunts tandem Vertical In-Place Inclinometer-reeks en een opening-acquisitiemodule. De meerpunts tandem-diepe verplaatsingsmeter is gebaseerd op een multi-array MEMS-hellingssensorontwerp dat meerdere verticale in-place inclinometerreeksen in de boring elektrisch verbindt via een enkele kabel. De acquisitiemodule wordt gebruikt om de meetgegevens van de meerpunts verticale inclinometerreeks te verzamelen en de gegevens via bekabelde of draadloze middelen te uploaden.

Producteigenschappen:

1. Het Vertical In-Place Inclinometer-systeem is gebaseerd op 3D-MEMS-versnellingssensortechnologie en automatische temperatuurcompensatietechnologie, die de invloed van temperatuurafwijking en stroomtoevoerrimpels effectief vermindert.

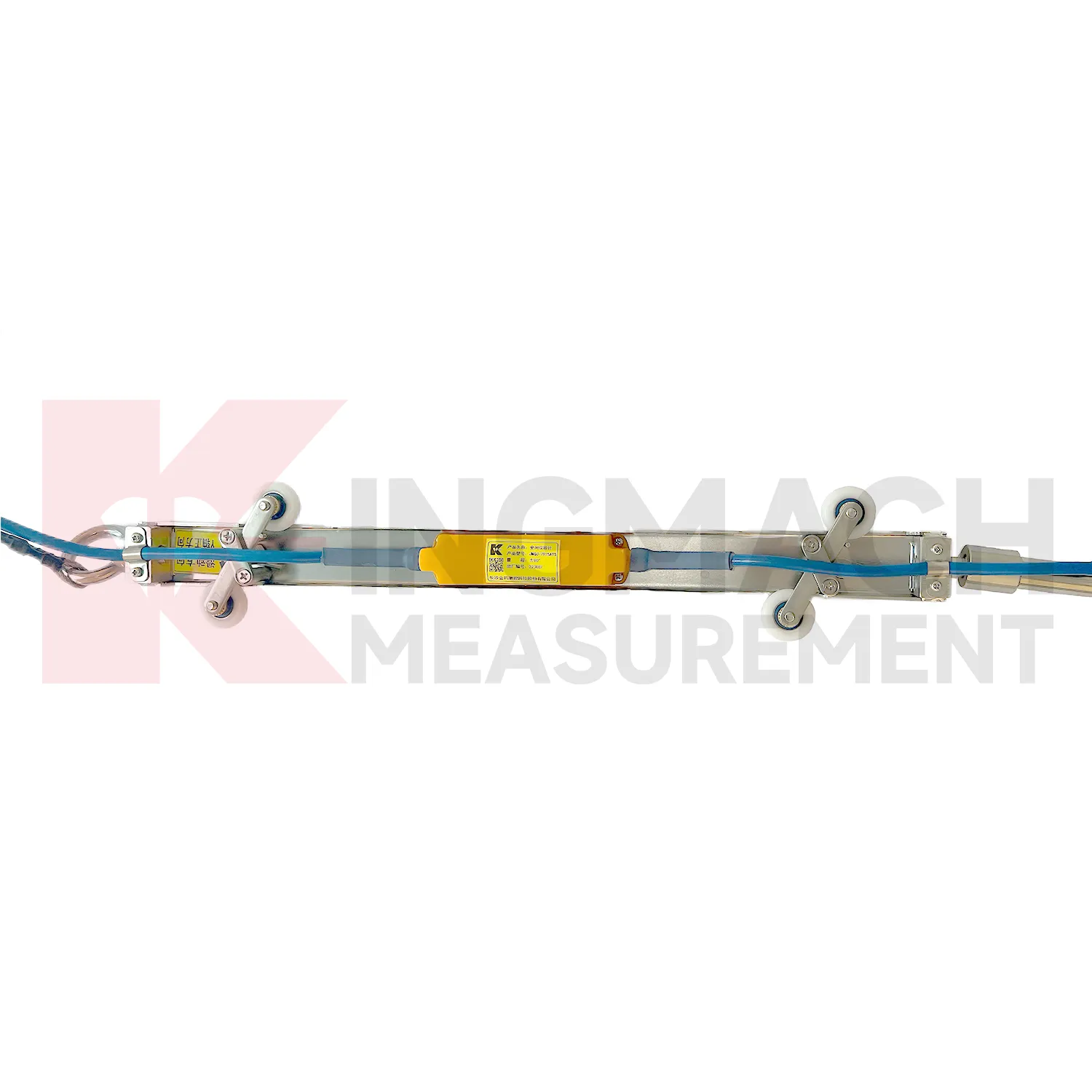

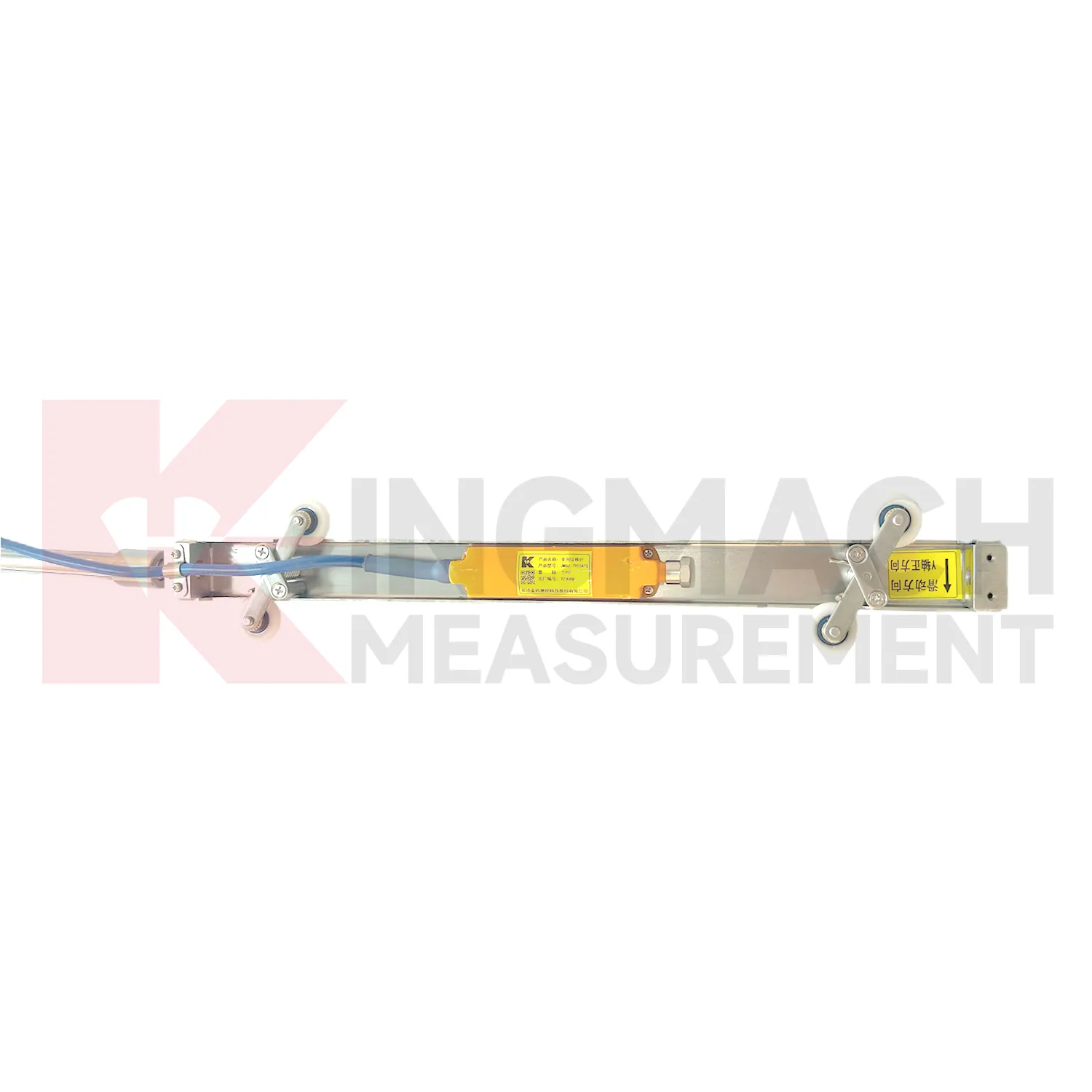

2. Multi-Point Series-aangesloten verticale inclinometerreeks van het bewegende instrumentlichaamsdeel van het spuitgietproces, klein en lichtgewicht, via een kabel om de elektrische verbinding van alle sensoren in het meetgat te bereiken, alle sensoren in het meetgat kunnen in maximaal 4 groepen worden verdeeld, elke groep onafhankelijke communicatie, interfereert niet met elkaar

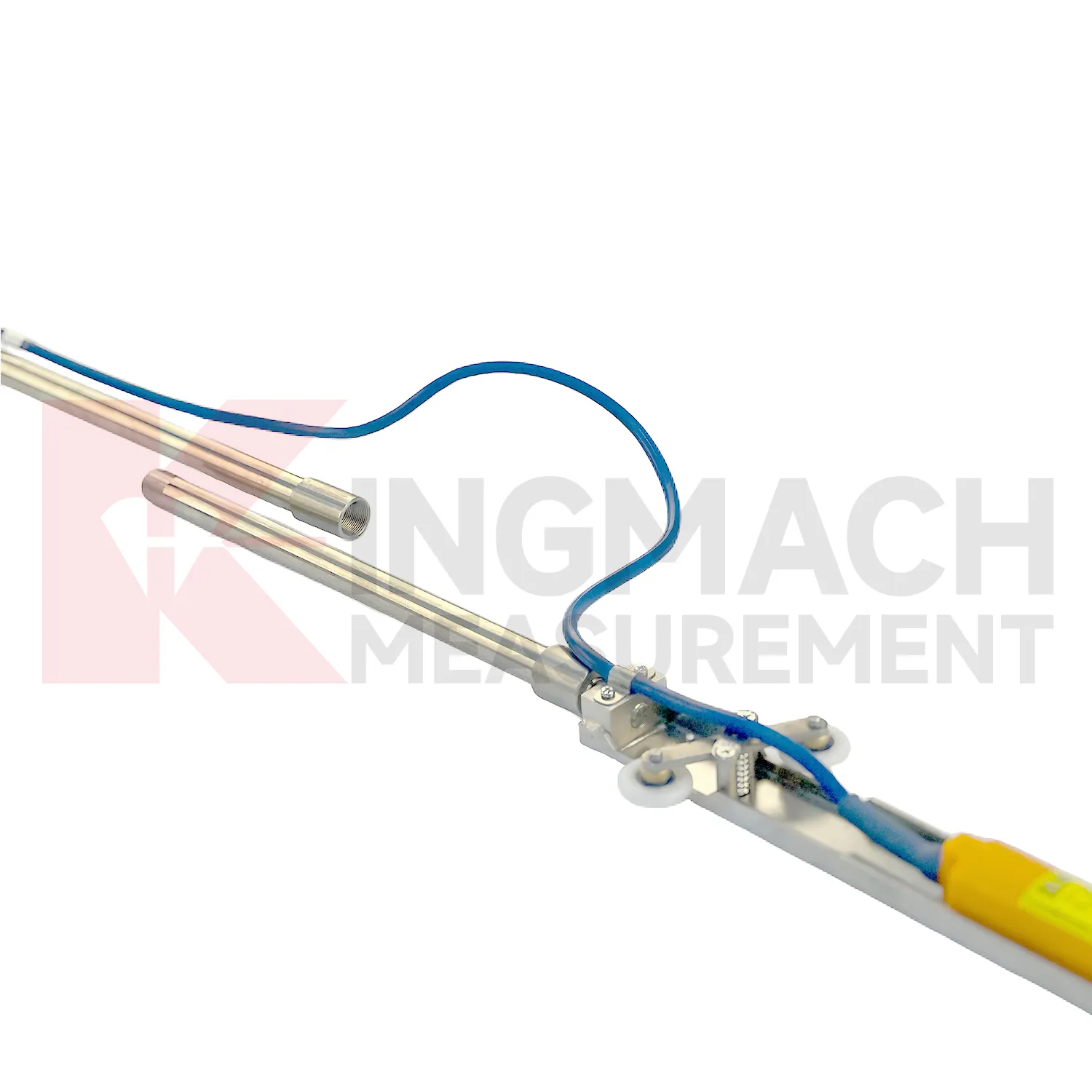

3. Multi-Point Series-Connected verticale inclinometerreeks is fysiek verbonden door de kruiskoppeling en de drijfstang, de lengte wordt geproduceerd volgens de ontwerpvereisten en de positie van het meetpunt is flexibel geregeld. Volledig afgedicht water- en stofdicht ontwerp, geschikt voor verschillende bouwomgevingen.

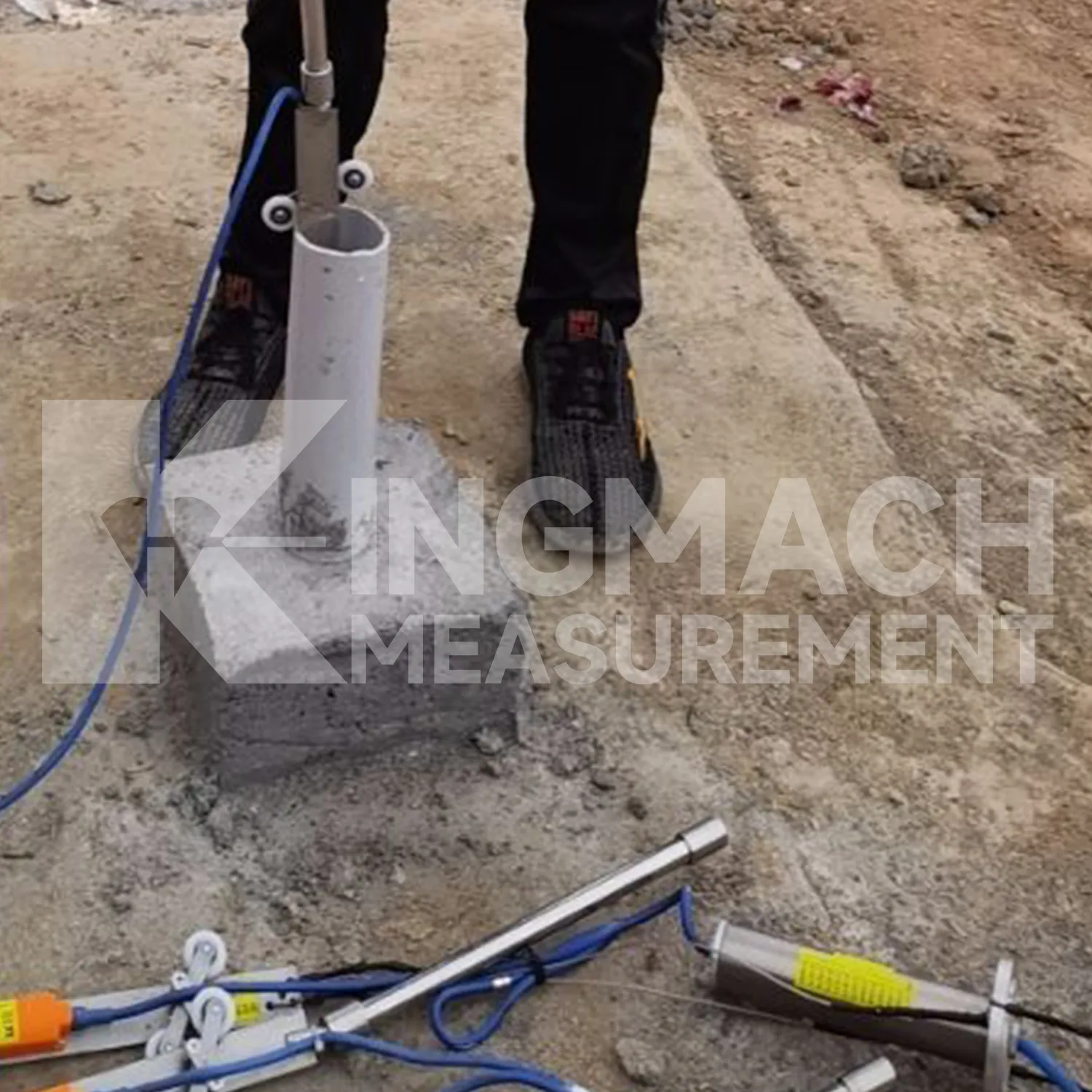

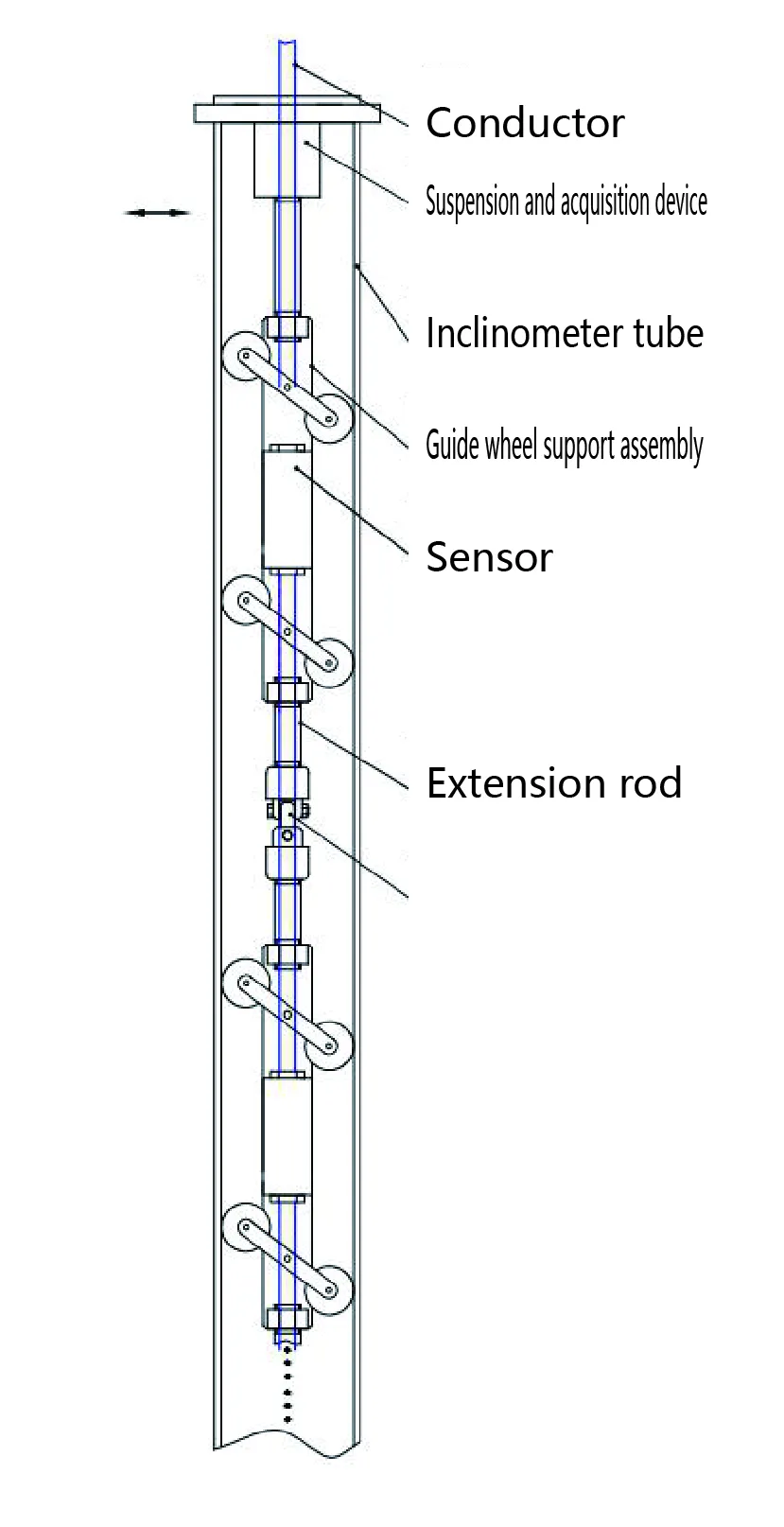

4. De verticale inclinometerreeks in elk boorgat wordt in de fabriek voorgemonteerd met het lichaam, de kabels, kruiskoppelingen, verlengstangen, ophanging en acquisitie-eenheid volgens de ontworpen meetpuntafstand, waardoor geïntegreerde verzending en installatie mogelijk is. Sluit eenvoudigweg de verlengstangen ter plaatse aan en steek het geheel in het boorgat voor een eenvoudige, snelle en gemakkelijke installatie.

5. De erticale inclinometerreeks is intern geconfigureerd met elektronische identificatiegegevens en modelnummers om automatische herkenning en intelligente berekeningen mogelijk te maken.

6. De data-acquisitiemodule bevat één regelbare sensorvoedingsuitgang en vier stroomafwaartse communicatie-interfaces, die automatisch intelligente berekeningen identificeren en uitvoeren bij het aansluiten van de verticale inclinometerreeks.

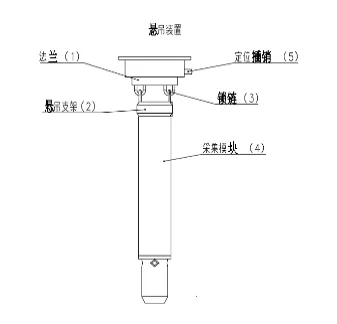

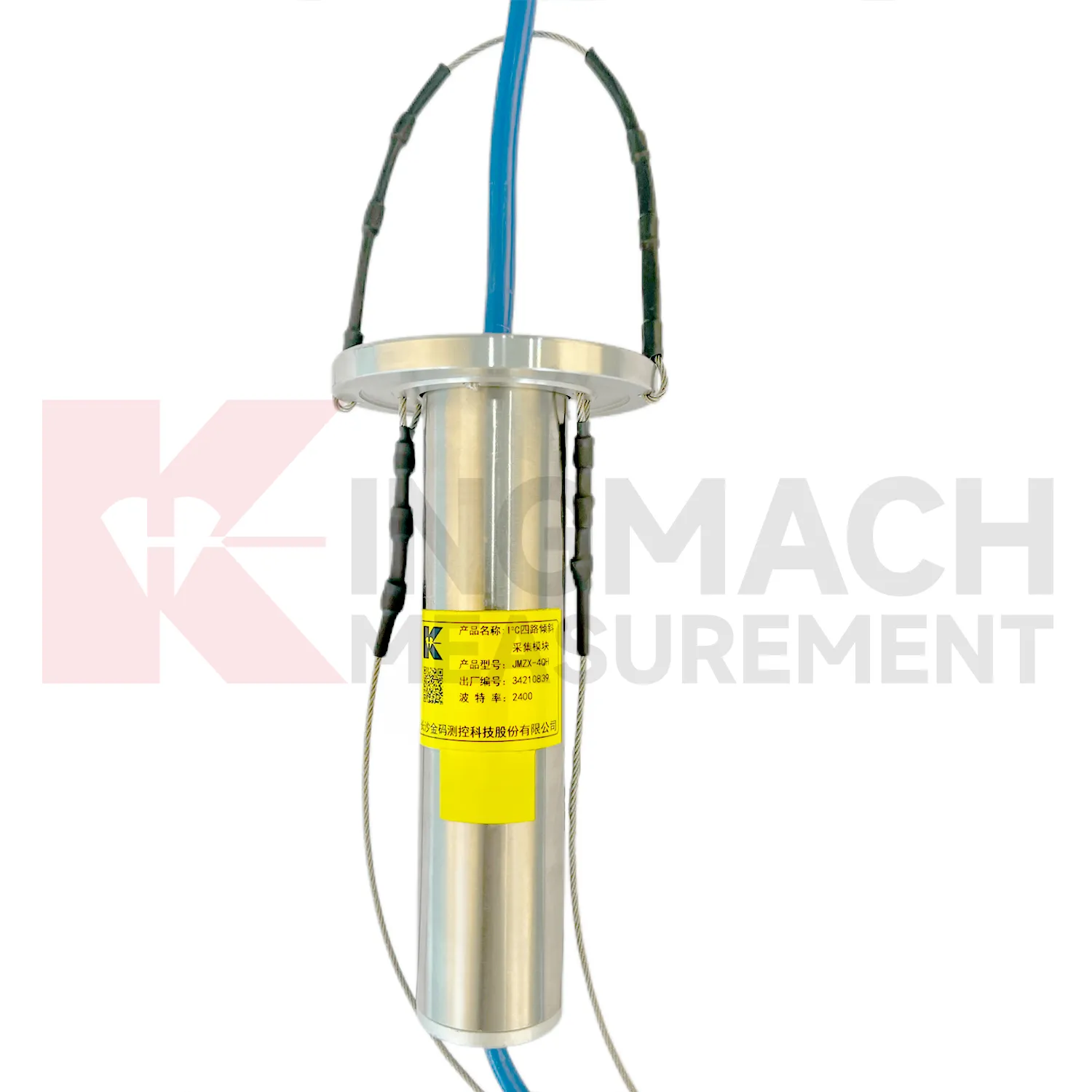

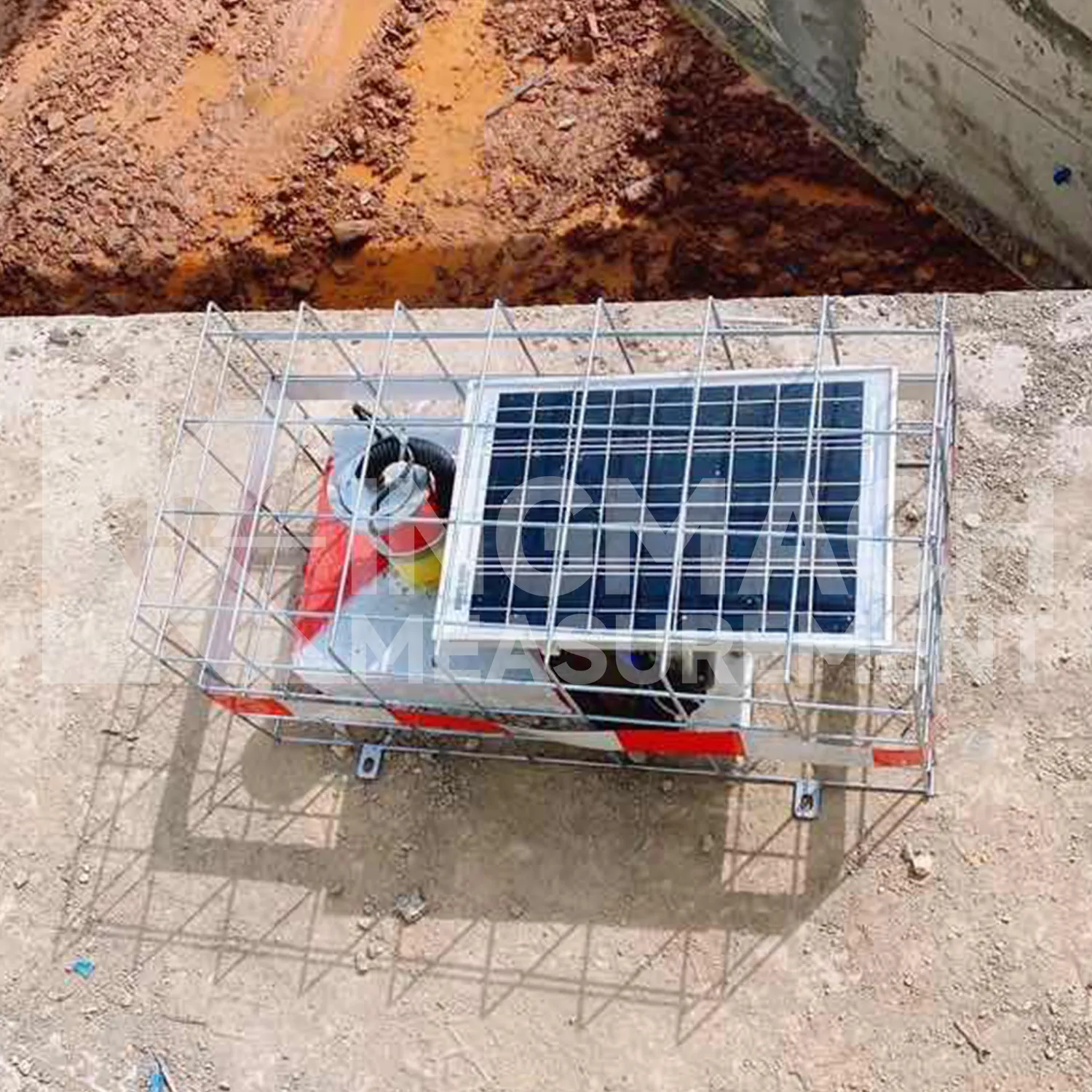

7. De acquisitiemodule wordt in de opening van de inclinometerbuis geplaatst en biedt water- en stofdichte bescherming, voorkomt interferentie met de constructie ter plaatse en minimaliseert de blootstelling aan schade.

8.De energiebesparende modus schakelt sensoren uit tijdens stand-by en activeert ze alleen voor gegevensmeting.

Toepassingen

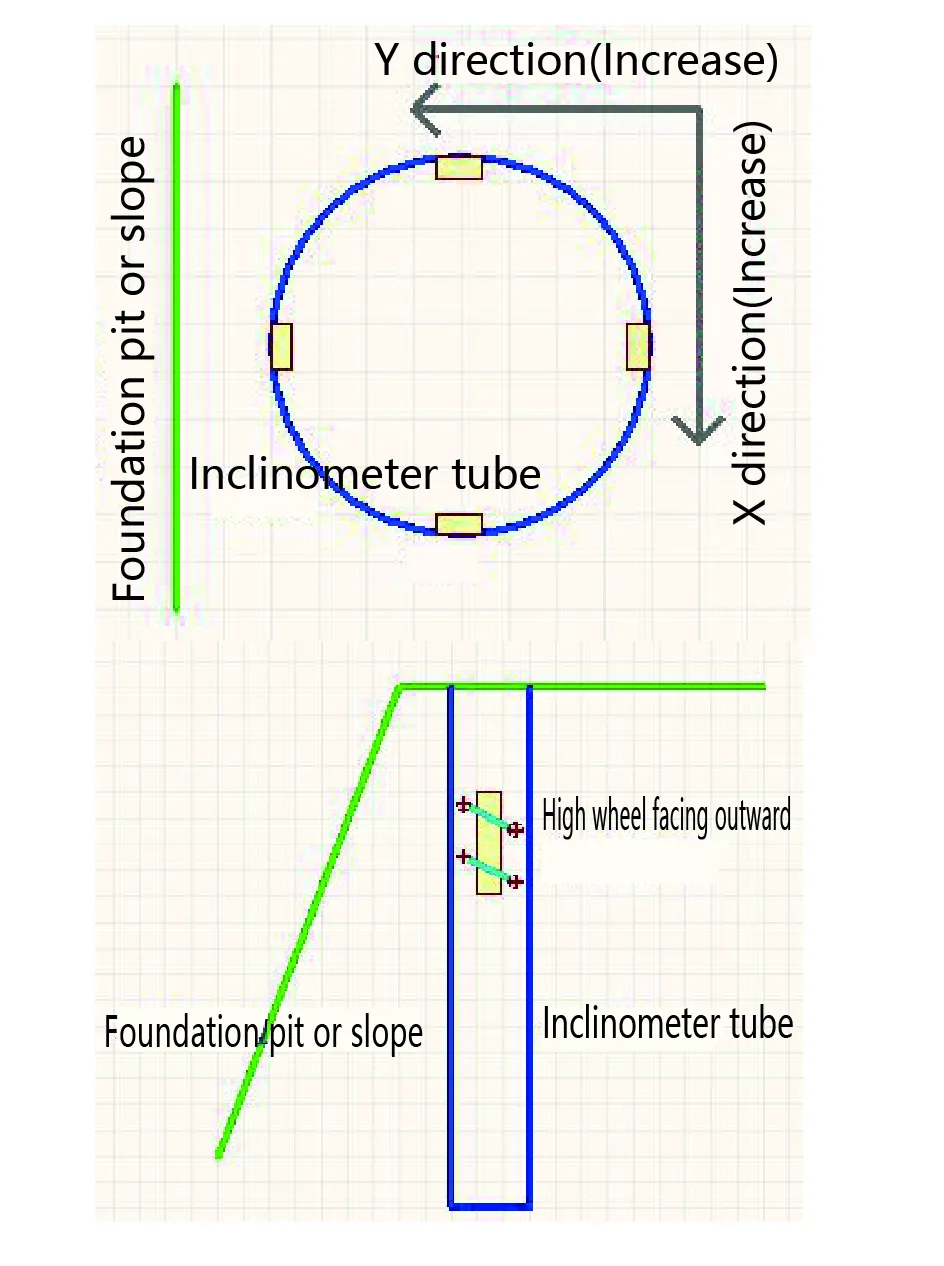

Dit product is een zeer nauwkeurige vaste sensor voor het meten van hellingshoeken, ontworpen en vervaardigd door ons bedrijf, die snel kan worden geïnstalleerd. Het keurt geïntegreerde installatie goed. Bij het verlaten van de fabriek is het aantal meetpunten in het boorgat als een complete set geconfigureerd. Optioneel kan een hellingsmeterbuis worden geïnstalleerd en direct erin worden ingebed. Het kan automatisch de plaatsingsrichting van de sensor lokaliseren, wat eenvoudig en snel is. Het is vooral geschikt voor het meten van de hellingshoeken van meerdere punten in een boorgat en is geschikt voor het monitoren van de diepe interne vervorming van structurele lichamen. Gecombineerd met het automatische monitoringsysteem van ons bedrijf, kan het automatische monitoring op lange termijn en intelligente berekening van vervorming realiseren.

Specificaties
