Geïntegreerde uitgebreide acquisitiemodule JMZX-4/8GH-RTU

Algemene productinformatie

Zakelijke voorwaarden voor producten

Beschrijving

Invoering:

De Integrated Comprehensive Acquisition Module (JMZX-4/8GH-RTU) is een geautomatiseerde, uitgebreide acquisitiemodule met meerdere signalen die door ons bedrijf is gelanceerd. Het kan gegevens verzamelen van sensoren met signaaltypen zoals trildraad, spanning, weerstand en RS485. De module integreert een regelcircuit voor het opladen van zonne-energie, een lithiumbatterij, een draadloze 4G-module, parameteropslag, gegevensverzameling, enz., waardoor integratie van verzameling, stroomvoorziening en gegevensupload wordt gerealiseerd. Het product kan worden gebruikt bij veiligheidsmonitoringprojecten van verschillende geotechnische constructies en constructies (reservoirdammen, bruggen, tunnels, hellingen, vervallen huizen, mijnen, kerncentrales en civiele gebouwen, enz.), waarbij gegevensondersteuning en een beoordelingsbasis wordt geboden met betrekking tot de huidige situatie en veiligheid van het project voor technische constructie- en operationele managers. Het heeft een draagbaar ontwerp, met een compact formaat en waterdichte en stofdichte eigenschappen.

Producteigenschappen:

1. Neemt een zeer intelligent en modulair geïntegreerd ontwerp aan, ondersteunt automatische identificatie en intelligente berekeningen, en berekent automatisch fysieke grootheden (spanning, belasting, verplaatsing, temperatuur, enz.) en rapporteert deze automatisch.

2. Ondersteunt upgrades en onderhoud op afstand, waardoor echt onbeheerde werking wordt bereikt.

3. Maakt gebruik van een 32-bits microprocessor met krachtige reken- en verwerkingsmogelijkheden, waardoor de systeemefficiëntie aanzienlijk wordt verbeterd.

4. Ondersteunt extern opladen via Type-C-interface.

5. Heeft toegang tot verschillende soorten sensoren, zoals RS485-bussensoren, intelligente inductieve frequentiegemoduleerde sensoren, vibrerende draadsensoren, spanningssignaalsensoren en 3k-thermistorthermometers.

6. De sensorinterfaces hebben allemaal een geïsoleerd ontwerp, waardoor de bliksembeveiligingsprestaties van de module aanzienlijk worden verbeterd.

7. Ingebouwde 4G/5G-netwerkcommunicatie, ondersteunt gebruikerssimkaarten en IoT-specifieke netwerkkaarten (APN-kaarten) en ondersteunt het uploaden van gegevens naar interne netwerkservers rechtstreeks zonder via het externe netwerk te gaan. Het ondersteunt door de gebruiker aangepaste protocollen zoals TCP, MQTT en HTTP, en ondersteunt het uploaden van gegevens naar specifieke platforms, met ondersteuning voor het pushen naar maximaal 4 datacenteradressen.

8. Ontwerp met laag vermogen. Nadat de getimede verzameling is ingesteld, gaat het automatisch naar de slaapmodus tijdens de niet-meettijd om het energieverbruik te verminderen. Ondersteunt automatische timing en wekken op afstand.

9. De module ondersteunt meerdere verzamelmethoden, zoals real-time verzameling, enkele verzameling, getimede verzameling, verzameling op drempelbasis en actieve upload. De getimede verzamelingsintervalparameter is configureerbaar (1min~24H) en gecodeerde verzameling kan automatisch worden uitgevoerd op basis van de drempelwaarde. Het ondersteunt automatische opslag van gegevens wanneer de netwerkverbinding is verbroken. De ingebouwde opslagcapaciteit ondersteunt het opslaan van historische gegevens gedurende meer dan 1 jaar, en ondersteunt offline transmissie/hertransmissiefuncties.

10. De module integreert een zonnepaneel en een ingebouwde lithiumbatterij, met een ingebouwd regelcircuit voor het opladen van zonne-energie, waardoor gegevensverzameling op lange termijn mogelijk is. Bij een ophaalfrequentie van één keer per half uur kan hij 30 opeenvolgende bewolkte en regenachtige dagen normaal werken.

11. Gemakkelijk mee te nemen, compact van formaat, waterdicht en stofdicht.

Specificaties

1. Voedingsmethode: interne batterijvoeding
2. Laadspanning: DC5V
3. Modulekanalen:

JMZX-4GH-RTU: 1×RS485-busverzamelkanaal, 4×analoge signaalverzamelkanalen

JMZX-8GH-RTU: 1×RS485-busverzamelkanaal, 8×analoge signaalverzamelkanalen

4. Bedrijfstemperatuur: -30~+60℃
5. Bedrijfsvochtigheid: 0-95% RV
6. Module CH1-CH4/CH8 heeft toegang tot sensoren zoals het type trildraad, het inductieve frequentiegemoduleerde type, het spanningstype, het weerstandstype en het frequentietype. De meetnauwkeurigheid en resolutie zijn als volgt:

   Sensortype	Meetnauwkeurigheid	Oplossing
   Trillende draad	Frequentie: ±0,2 Hz; Temperatuur: 0,5℃	Frequentie: ±0,01 Hz; Temperatuur: 0,1℃
   Inductieve frequentiegemoduleerde verplaatsingsmeter	Verplaatsing: 0,5% FS; Temperatuur: 0,5℃	Verplaatsing: 0,1 mm; Temperatuur: 0,1℃
   Standaard analoog	Spanning: 0,1%FS; Huidig: 0,1%FS	Spanning: <0,1 mV; Stroom: 0,5uA
   Weerstand	Weerstandswaarde: 10Ω	Weerstandswaarde: 0,1Ω

7. Beschermingsgraad: IP67

8. Stroomverbruik: Stand-by: <3 mW; Werkend: <1,5 W

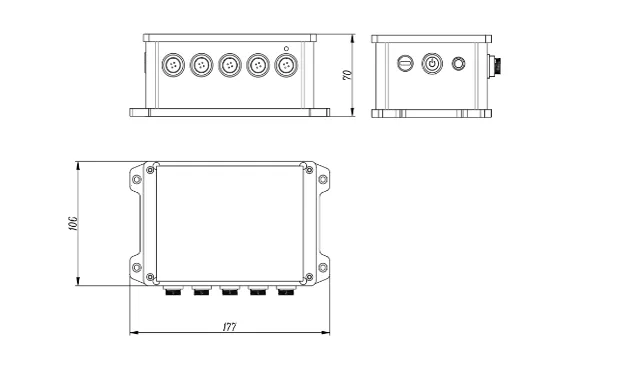

9. Externe afmetingen:

   JMZX-4GH-RTU: 106 mm x 140 mm x 70 mm (exclusief antenne)

   JMZX-8GH-RTU: 106 mm x 140 mm x 92 mm (exclusief antenne)
