Vaste versus holle loadcellen: een uitgebreide gids voor technische selectie (krachtpaden en typische toepassingen en certificeringsvereisten)

De keuze tussen een massieve loadcel en een holle loadcel is een echte technische beslissing. Het is geen strijd om producteigenschappen. Het fundamentele verschil ligt in de manier waarop kracht op de sensor wordt geïntroduceerd. Dit belastingspad bepaalt waar elk type betrouwbaar presteert en waar het onvermijdelijk zal falen. Dit artikel dient als beslissingsinstrument. Het baseert de vergelijking eerder op technische logica dan op merkvoorkeur. We beginnen met wat elke sensor eigenlijk is. De woorden ‘massief’ en ‘hol’ beschrijven de vorm, maar niet de functie.

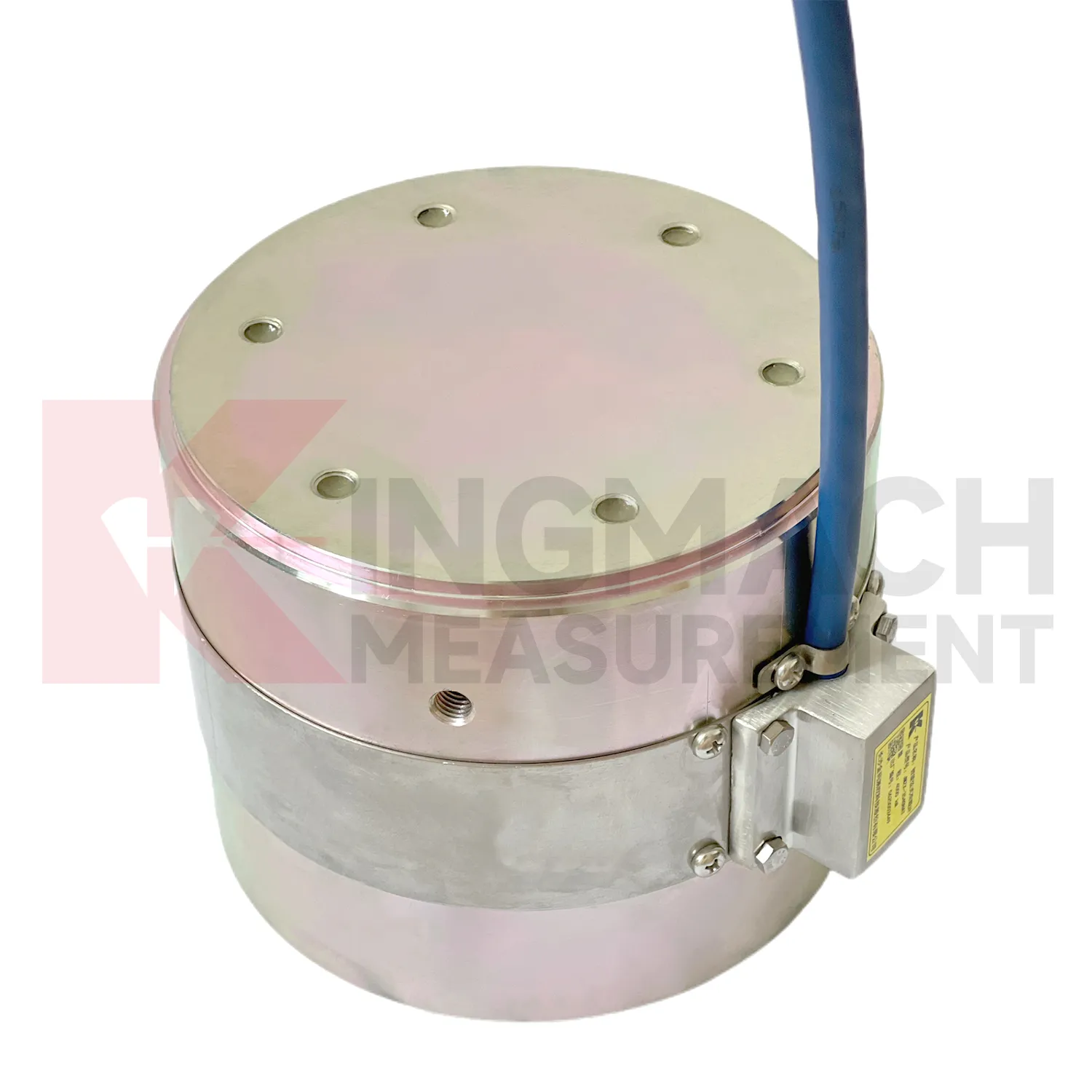

1. Wat is een massieve loadcel – en hoe meet deze kracht?

Ingenieurs weten al hoe een cilinder eruit ziet. Wat ze echt moeten begrijpen is het laadpad door een massief lichaam. Een massieve loadcel heeft een kernarchitectuur die is gebaseerd op een cilindrisch compressie-element met een massief lichaam. Het elastische stalen lichaam vormt zich gelijkmatig onder een axiale drukbelasting. Ingebedde vibrerende draadsnaren zitten in het lichaam. Deze snaren detecteren de microspanning als een duidelijke frequentieverandering.

De logica van het laadpad is eenvoudig. De belasting komt het bovenste draagvlak binnen. Het beweegt door de volledige dwarsdoorsnede van het elastische element. Ten slotte verlaat het het onderste draagoppervlak. De cel zelf wordt een structureel inzetstuk. Het draagt ​​de fysieke last.

Het ontwerp met meerdere snaren berekent het gemiddelde van metingen over meerdere meetpunten in het lichaam. Lagere capaciteitsbereiken maken gebruik van een 3-snarig ontwerp. Hogere capaciteitsbereiken vereisen een 6-snarige uitvoering. Deze middeling over meerdere strings geeft de Kingmach JMZX-34XX/35XX/36XXHAT-serie zijn 0,5% FS-precisie. Het behoudt deze precisie over een enorm bereik van 1.000–10.000 kN, ondanks veeleisende werkomgevingen.

Het apparaat beschikt over een slimme HAT-chip aan boord. Deze intelligente chip slaat de kalibratiecoëfficiënt standaard op. Het corrigeert automatisch de temperatuur via een ingebouwde thermistor. Het slaat ook maximaal 600 meetrecords op. De sensor onthoudt zijn eigen geschiedenis, zelfs zonder aangesloten datalogger.

Het werkingsbereik loopt van −30°C tot +80°C. Bovendien beschikt de vaste cel over een overbelastingstolerantie van maximaal 300-400% van de nominale capaciteit voordat catastrofale storingen optreden. Dit levert een zeer betekenisvolle veiligheidsmarge op. Plotselinge accidentele overbelasting is een zeer reëel risico bij het testen van palen en het dragen van bruggen.

[Bekijk de volledige specificaties voor de Kingmach JMZX-35XXHAT Solid Load Cell]

2. Wat is een holle loadcel – en wat maakt hem structureel anders?

Een holle loadcel wordt ook wel een ringvormige loadcel genoemd. De kernarchitectuur is gebaseerd op een ringvormig (ringvormig) lichaam met een centrale boring. Het structurele onderdeel loopt door het midden van de cel. Dit onderdeel kan een ankerstang, een kabel of een bout zijn. De belasting wordt rechtstreeks van de moer van het structurele onderdeel overgebracht naar het ringvormige oppervlak van de cel. De lading dringt niet zelf in de boorwand.

De logica van het laadpad verschilt volledig van een vaste cel. De belasting komt binnen via het ringvormige draagvlak. Het ringlichaam wordt gelijkmatig rond de omtrek samengedrukt. Rondom de ring zitten meerdere trillende draadsnaren. Deze strings middelen het compressiesignaal. Dit meerakkoordenontwerp compenseert op krachtige wijze kleine excentrische belasting. Een ontwerp met één snaar kan eenvoudigweg geen ongelijke belastingen aan.

Dit ontwerp met meerdere akkoorden maakt gebruik van drie akkoorden in het lagere bereik. Het gaat verder naar zes akkoorden voor het bereik van 4.000–8.000 kN. Deze specifieke architectuur maakt het mogelijk JMZX-3XXXHAT holle loadcel te installeren op een actieve ankerstang zonder demontage. De staaf gaat er gewoon doorheen. De moer rust op het celvlak. Het toezicht begint onmiddellijk.

De holle cel heeft een ontwerplevensduur van 50 jaar. De elastische stalen carrosserie ondergaat een meertrapsstabiliteitsbehandeling voordat deze de fabriek verlaat. De interne trildraden zijn gemaakt van ultrasterk staal. Technici verankeren deze draden met behulp van internationale standaard lastechnologie. Dit zijn geen beweringen over basisspecificaties. Het zijn cruciale ontwerpbeslissingen die van groot belang zijn in twintigjarige damveiligheidsprogramma's.

Deze cel is dubbel gecertificeerd volgens GB/T 13606-2007 en DL/T 269-2022. De tweede norm is specifiek voor hydraulische en energietechniek. Dit maakt het de enige juiste keuze voor het monitoren van dammen en waterkrachtankers.

[Bekijk technische specificaties voor de JMZX-3XXXHAT holle load cell]

3. Specificaties naast elkaar: wat de cijfers eigenlijk betekenen

Attribuut	Vaste loadcel (JMZX-35XXHAT)	Holle loadcel (JMZX-3XXXHAT)	Wat het in de praktijk betekent
Capaciteitsbereik	1.000–10.000 kN	500–8.000 kN (op maat leverbaar)	Het lagere ingangspunt van 500 kN van de holle cel is geschikt voor kleinere ankerstangen. Een vaste cel zou hier overgespecificeerd zijn. Voor testtoepassingen voor paalfunderingen met ultrahoge capaciteit van meer dan 8.000 kN kan Kingmach op maat gemaakte JMZX-36XXHAT solid load cell-oplossingen leveren. Neem gerust contact op met ons technisch team voor meer informatie.
Oplossing	0,1 kN (alle modellen)	0,1–1 kN (varieert per model)	De consistente resolutie van 0,1 kN van de vaste cel maakt het nauwkeurig testen van palen mogelijk. De resolutie van 1 kN van de holle cel is acceptabel omdat de bewaakte belastingen proportioneel groot zijn.
Geheugencapaciteit	600 platen	800 platen	De grotere interne opslag van de holle cel weerspiegelt het langere inzetprofiel voor decennialange monitoring.
Certificeringen	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	De aanvullende waterbouwkundige norm (DL/T 269-2022) zorgt voor strikte projectnaleving in damomgevingen.
Ontwerp levensduur	Niet gespecificeerd (applicatie-afhankelijk)	50 jaar	De holle cel is ontworpen voor permanente monitoring. De vaste cel wordt vaak gebruikt in tijdelijke testfasen.

Deze cijfers bieden een uitstekende leidraad. De meer onthullende vraag is echter waar elk type werkelijk thuishoort in een echt project.

4. Waar vaste loadcellen het beste presteren – en waarom

In dit gedeelte wordt uitgelegd waarom het specifieke belastingspad van de vaste cel dit de juiste keuze maakt. We kijken naar redeneren, niet alleen naar het catalogiseren van kenmerken.

Testen van paalbelasting: De solide loadcel voor paaltesten is een perfecte match. De massieve cel zit direct tussen de paalkop en de laadvijzel. De volledige testbelasting gaat dwars door het cellichaam. Het vermogen van de vaste stof om de last structureel te dragen is hierbij absoluut essentieel. De enorme capaciteit tot 10.000 kN dekt boorpalen met de grootste diameter in brugfunderingen.

Controle van de lagerzitting van de brugpijler: De cel fungeert als een structureel inzetstuk binnen de lagerstapel. Het moet voor onbepaalde tijd enorme ontwerpbelastingen dragen terwijl deze actief worden gemeten. De compressiegeometrie van het massieve lichaam kan dit perfect aan. De referentieafmetingen van de Kingmach massieve krachtcellen komen naadloos overeen met de standaardafmetingen van de lagerplaten in de ontwerpcodes van bruggen.

Hydraulische krikkrachtmeting: Naspanoperaties vereisen strikt toezicht. De vaste cel zit onder de krik. Het meet de uitgeoefende kracht in realtime. Dit verifieert dat de ontwerpvoorspanning daadwerkelijk ter plaatse wordt bereikt. Ingenieurs kunnen niet simpelweg vertrouwen op berekeningen van de vijzeldruk.

Tijdelijke monitoring van de werklast: Bouwteams houden toezicht op bekistingen, bekistingen en schoren. Het monitoringprogramma eindigt wanneer de constructie klaar is. Het team verwijdert de instrumentatie. De hoge overbelastingstolerantie van de vaste cel maakt hem tot een robuuste, herbruikbare keuze voor ruw werk in de bouwfase.

Waarom het faalt bij through-rod-toepassingen: Een vaste cel heeft geen centrale boring. Het kan niet op een staaf of kabel worden gehuld. Ingenieurs kunnen het niet gemakkelijk aanpassen. Door op maat gemaakte eindfittingen te maken, wordt excentrische belasting onmiddellijk geïntroduceerd. Dit brengt de meetnauwkeurigheid direct in gevaar en ruïneert de gegevens.

[Zie toepassingen in de echte wereld van Kingmach-producten in specifieke projecttypen]

5. Waar holle loadcellen het beste presteren – en waarom

De holle cel is niet simpelweg een gemodificeerde vaste cel. Het is een fundamenteel ander instrument. Het is geoptimaliseerd voor een geheel andere laadgeometrie.

Ankerkabel- en voorgespannen kabelbewaking: toepassingen met holle loadcellen schitteren hier. De stang of kabel loopt soepel door de centrale boring. De moer of ankerplaat rust plat op het ringvormige vlak. De cel meet de werkelijke voorspankracht in de kabel. Het meet de jack-ingang niet. Het meet de werkelijke kracht in het structurele onderdeel na vergrendeling en in de loop van de tijd.

Controle op rotsbouten en grondankers: Tunnels, hellingen en keermuren zijn afhankelijk van rotsbouten. De holle cel bevindt zich tijdens de eerste installatie op de boutkop. Het blijft daar gedurende de levensduur van de constructie. De ontwerplevensduur van 50 jaar komt overeen met de lange termijn monitoringprogrammaduur. Modellen met een kleinere diameter komen nauwkeurig overeen met de standaardafmetingen van de rotsboutkop.

Monitoring van dammen en waterkrachtankers: De DL/T 269-2022-certificering is strikt verplicht volgens de Chinese waterbouwnormen. Het is een strenge nalevingseis. De dubbele certificering van de holle cel dekt deze wettelijke noodzaak. De vaste cel voldoet niet aan deze specifieke hydraulische standaard.

Monitoring van brugsteunkabels en hangers: Monitoringprogramma's voor renovaties zijn vaak gericht op bestaande bruggen. De ringvormige vormfactor maakt een eenvoudige installatie op bestaande kabels mogelijk. Technici hebben alleen toegang nodig tot het ankeruiteinde. Voor de installatie is het niet nodig om het structurele element te snijden. Dit is vaak de doorslaggevende factor voor inkoopingenieurs.

Waarom het faalt in eenvoudige lagertoepassingen: De holle cel heeft een ringvormige geometrie. Deze vorm concentreert op natuurlijke wijze de belasting op het smalle ringlagervlak. Door het in een vlakke lagerstapel te plaatsen zonder een doorgaande stang van de juiste maat, wordt een niet-uniform spanningsveld geïntroduceerd. De sensor leest deze spanning correct, maar de waarde geeft niet de werkelijke lagerbelasting weer.

[Zie toepassingen in de echte wereld van Kingmach-producten in specifieke projecttypen]

6. Installatielogica: wat elk type van het locatieteam vraagt

Installatievereisten bepalen uiteindelijk waar projecten slagen of mislukken. Beide typen vibrerende draadloadcellen vereisen een hoge nauwkeurigheid van het bouwteam.

Installatievereisten voor vaste cellen: Vlakke, evenwijdige draagoppervlakken zijn absoluut niet onderhandelbaar. Een oppervlakte-onregelmatigheid van slechts 1 mm over een celoppervlak met een diameter van 200 mm verpest de gegevens. Het introduceert enorme, meetbare excentrische belasting. Teams moeten standaard bolvormige zitringen gebruiken. Technici moeten de juiste uitlijning met de belastingsas verifiëren voordat ze de allereerste belasting toepassen.

Installatievereisten voor holle cellen: De speling tussen boring en stang moet exact overeenkomen met de gespecificeerde tolerantie. De centrale stang mag onder belasting nooit in contact komen met de binnenwand van het boorgat. Technici voeren de installatie aan de ankerkop uit voordat de moer wordt gespannen. Herinstallatie na het opspannen is praktisch onmogelijk. Het team zou het hele anker volledig moeten ontlasten om een ​​fout te herstellen.

Signaalcontinuïteitsplanning: beide typen loadcellen maken gebruik van de slimme HAT-architectuur. Ze bieden uitstekende digitale output over lange afstanden. Technici moeten echter tijdens de installatie de kabelgeleiding van de sensor naar de datalogger plannen. Ze kunnen kabels niet gemakkelijk achteraf aanpassen. Kabeltrajecten ingegraven en onder water vereisen zware gepantserde kabels. Ze eisen ook waterdichte aansluitdozen die strikt geschikt zijn voor de exacte installatiediepte.

Het gedeelde risico: beide celtypen blijven zeer kwetsbaar voor vroege fouten. Fouten die bij de installatie zijn gemaakt, kunnen later niet meer worden gecorrigeerd zonder ernstige fysieke tussenkomst. Om de precieze installatie meteen de eerste keer goed te krijgen, is geen over-engineering nodig. Het is de enige optie.

7. Beslissingschecklist: vijf vragen die tot de juiste keuze leiden

Ingenieurs hebben te maken met strakke deadlines. Gebruik deze beknopte beslissingstool als leidraad voor uw inkoopstrategie.

Vraag 1 — Is er een structureel onderdeel (staaf, kabel, bout) dat door de sensor moet gaan?
Ja: Kies hol.
Nee: Kies effen.

Vraag 2 — Zal de sensor de structurele belasting volledig dragen, of alleen waarnemen?
Moet intern de volledige lading dragen: kies voor massief.
Alleen detectie (kracht overgedragen via lagervlak): Kies een van beide typen, strikt afhankelijk van vraag 1.

Vraag 3 — Is dit een tijdelijke testinstallatie of een permanente monitoringinstallatie?
Tijdelijke test/bouwfase: Kies voor massief.
Permanent/langdurig SHM-programma: Kies voor hol (met een ontwerplevensduur van 50 jaar).

Vraag 4 — Valt het project onder de normen voor waterbouwkunde of energiesector?
Ja: Kies hol (DL/T 269-2022 gecertificeerd).
Nee: beide typen voldoen aan de algemene GB/T 13606-2007-norm.

Vraag 5 — Wat is de benodigde monitoringcapaciteit?
Onder 500 kN: Kies hol (instapmodellen beschikbaar).
10.000 kN of hoger: Kies massief (hol komt normaal gesproken uit op 8.000 kN standaard, hoewel er aangepaste opties bestaan).

Slotopmerking op de checklist: Als twee of meer vragen uw team in tegengestelde richtingen wijzen, pauzeer dan onmiddellijk. Uw aanvraag vereist een specialistische beoordeling. Kingmach biedt aangepaste configuraties om aan complexe hybride vereisten te voldoen.

De geometrie van de toepassing bepaalt de geometrie van de sensor

Vaste loadcellen en holle loadcellen zijn nooit concurrerende producten op verschillende prijsniveaus. Het zijn fundamenteel complementaire instrumenten die zijn ontworpen voor totaal verschillende belastingspaden. De unieke geometrie van het project bepaalt altijd welke sensor correct is.

Bij veel grootschalige projecten zijn beide typen tegelijkertijd op verschillende meetpunten nodig. Een complex brugprogramma kan veilig gebruikmaken van massieve cellen bij de lagerzittingen, terwijl tegelijkertijd holle cellen worden ingezet bij de tuikabelankers.

Twijfelt u nog over de juiste oplossing voor uw project? Vul het onderstaande technische adviesformulier in en de ingenieurs van Kingmach zullen binnen 24 uur op maat gemaakte selectie-aanbevelingen geven. [Bekijk Solid Load Cell-productpagina] · [Bekijk de productpagina voor holle loadcellen] · [Download het volledige technische gegevensblad (PDF)]
